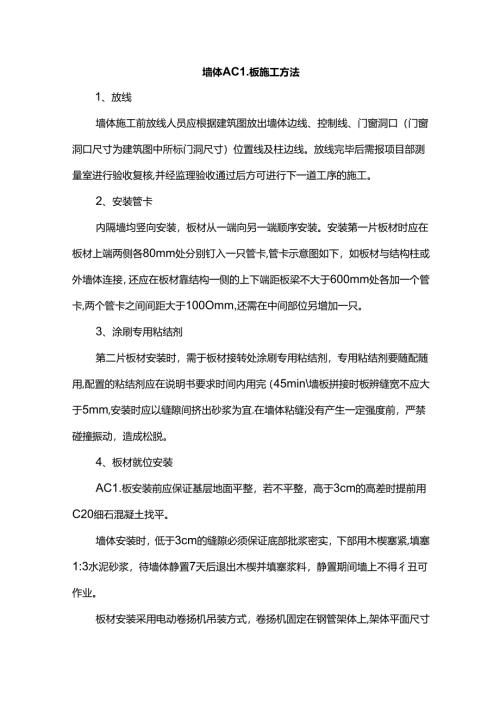

墙体ACL板施工方法.docx

墙体AC1.板施工方法1、放线墙体施工前放线人员应根据建筑图放出墙体边线、控制线、门窗洞口（门窗洞口尺寸为建筑图中所标门洞尺寸）位置线及柱边线。放线完毕后需报项目部测量室进行验收复核,并经监理验收通过后方可进行下一道工序的施工。2、安装管卡内隔墙均竖向安装，板材从一端向另一端顺序安装。安装第一片板材时应在板材上端两侧各80mm处分别钉入一只管卡,管卡示意图如下，如板材与结构柱或外墙体连接，还应在板材靠结构一侧的上下端距板梁不大于600mm处各加一个管卡,两个管卡之间间距大于100Omm,还需在中间部位另增加一只。3、涂刷专用粘结剂第二片板材安装时，需于板材接转处涂刷专用粘结剂，专用粘结剂要随配随用,配置的粘结剂应在说明书要求时间内用完（45min墙板拼接时板辨缝宽不应大于5mm,安装时应以缝隙间挤出砂浆为宜.在墙体粘缝没有产生一定强度前，严禁碰撞振动，造成松脱。4、板材就位安装AC1.板安装前应保证基层地面平整，若不平整，高于3cm的高差时提前用C20细石混凝土找平。墙体安装时，低于3cm的缝隙必须保证底部批浆密实，下部用木楔塞紧,填塞1:3水泥砂浆，待墙体静置7天后退出木楔并填塞浆料，静置期间墙上不得彳丑可作业。板材安装采用电动卷扬机吊装方式，卷扬机固定在钢管架体上,架体平面尺寸1.5*1.5m,顶部采用顶托顶紧在楼板下，吊起后板材扶起后，在板材上下端垫入木楔。对次梁梁底等突出部位需使用专用切割工具对板材进行弹线切割。5、调整根据安装控制线，通过调整木楔对板片的平面安装位置、垂直度做调节，从而减少因对板材的直接驳动而造成的板材损伤，直至将板片调整到正确位置。6、固定管卡第一片板材调整合格后，将管卡固定在结构上。靠近下一片板材一侧的管卡，应顺安装方向固定在墙体上部的钢梁底部。板材安装后上下端应留缝隙20-3Omm.楼板上的管卡均垂直于墙板安装。第一片板材固定后，就可以安装第二片板材。从第二片板材起,只在靠近下一片板材一侧的80mm处安装一只管卡，用同样的方法接板，并对板片作调整，相邻两片板材之间应靠紧，每块板距两侧板端80mm处各打一只管卡,每个管卡射钉不少于2个（注意射钉间距，避免降混凝土打裂I用2m靠尺检查平整度，用线锤和2m靠尺吊垂直度,用橡皮锤调整直至合格后，用射钉固定管卡。以此类类推顺序安装。7、勾缝、修补一面墙体板材安装好后，全面检查墙体平整度、垂直度。修整后对根部缝隙填塞粘接砂浆,并对板面和边棱损坏处用修补粉进行修补,其颜色、质感宜与板材产品一致，性能应匹配.板材接缝处采用耐碱玻璃纤维网格布压入抗裂砂浆或专用粘接剂以防止接缝处开裂，抗裂砂浆及耐碱玻璃纤维网格布加强部位为拼缝处、与结构接缝处、阴阳角等，每边不少于5cm
