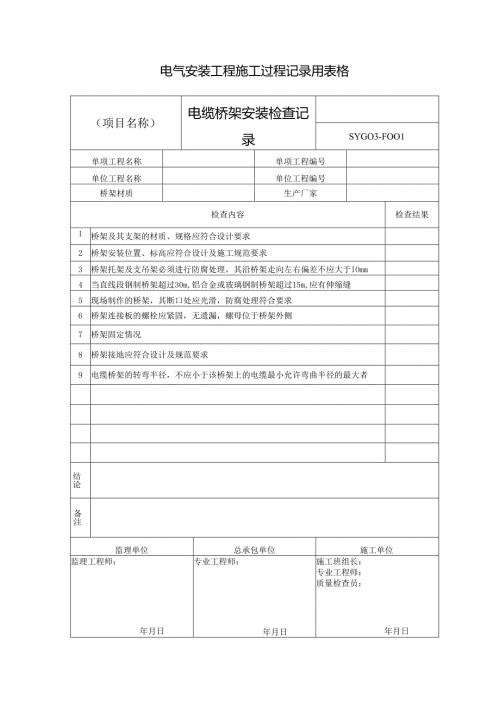

电气安装工程施工过程记录用表格（项目名称）电缆桥架安装检查记录SYGO3-FOO1单项工程名称单项工程编号单位工程名称单位工程编号桥架材质生产厂家检查内容检查结果1桥架及其支架的材质、规格应符合设计要求2桥架安装位置、标高应符合设计及施工规范要求3桥架托架及支吊架必须进行防腐处理，其沿桥架走向左右偏差不应大于IOmm4当直线段钢制桥架超过30m,铝合金或玻璃钢制桥架超过15m,应有伸缩缝5现场制作的桥架，其断口处应光滑，防腐处理符合要求6桥架连接板的螺栓应紧固，无遗漏，螺母位于桥架外侧7桥架固定情况8桥架接地应符合设计及规范要求9电缆桥架的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者结论备注监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日施工班组长：专业工程师：质量检查员：年月日（项目名称）电气保护管、线安装SYG03-F002单项工程名称单项工程编号单位工程名称单位工程编号施工图号检查内容检查结果管敷设1支架排列应整齐，安装牢固2安装应平直、牢固3管口内应光滑，有护口4管线的弯曲半径不应小于电缆最小弯曲半径，并不应有明显弯扁和折皱管内穿线1管内穿线应无接头，管内的线路数量应符合施工规范要求接线盒分线盒安装1接线盒、分线盒安装应平整、牢固2接线盒、分线盒内穿线应有余量3导线连接应牢固管路保护1穿过变形（伸缩）缝处应有补偿装置2穿过建筑物和设备基础处应有保护管爆炸火灾危险环境配管1全封闭式配管、接线盒，防爆密封必须符合设计及施工规范要求2隔离密封应符合施工规范规定3钢管接头丝扣应涂电力复合脂，连接螺纹不应少于6扣4在非钢结构上采用断续配管时，断续处必须采用接地跨接线连接接地与防腐1接地连接应紧密、牢固，接触良好2接地线防腐应均匀无遗漏3涂刷油漆不应污染设备及建筑物结论质量检查员：年月日专业工程师：年月日施工班组长：年月日（项目名称）高压电缆头制作检查记录SYG03-F003单项工程名称单项工程编号单位工程名称单位工程编号电缆编号电缆型号规格电缆头位置电缆头制作方式作业人试验人员质量检查人员检查结果结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日施工班组长：专业工程师：质量检查员：年月日（项目名称）电伴热系统安装检查记录SYG03-F004单项工程名称单项工程编号单位工程名称单位工程编号回路号生产厂家检查内容检查结果1伴热电缆及附件型号、规格符合设计要求，并有产品技术质量证明2绝缘测试符合产品技术要求3伴热电缆应进行外观检查，应清洁，无绝缘破损，褶皱现象4伴热电缆敷设和附件安装应符合产品技术要求5伴热电缆头制作应符合符合产品技术要求6爆炸危险区域内的伴热附件应符合相应防爆等级要求7保温层施工前伴热电缆应试送电检查正常8金属外护层接地可靠，一次回路接线正确9在保温层外加设警示标志结论:质量检查员：专业工程师：施工班组长：
