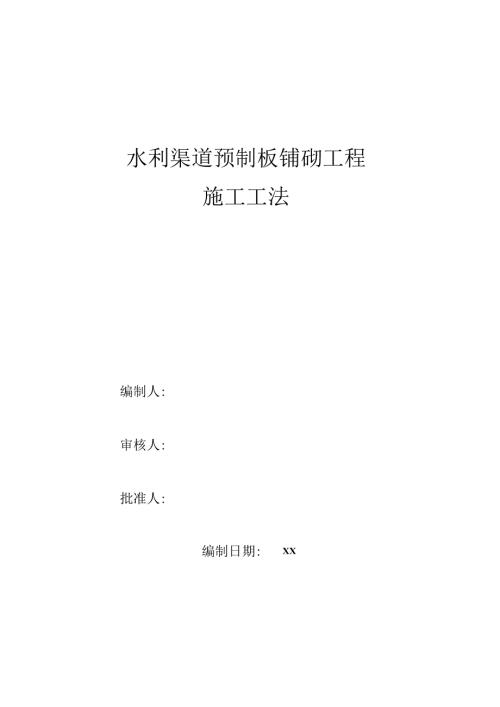

水利渠道预制板铺砌工程施工工法.docx

水利渠道预制板铺砌工程施工工法编制人:审核人:批准人:编制日期:XX目录1、工法特点2.1施工简便，易于操作，较为普及，便于推广。43适用范围wwww*ww4、工艺原理5、工艺流程6、6.1施工准备46.2施工原则46.3施工方法53、渠顶渠底边角处的膜下砂眼要保证平顺，以防止伤膜56.3.4防渗膜的铺设56.3.5现浇混凝土底、隔梁66.3.6预制板铺砌与填缝66. 3.8预制渠沿石埋设77. 3.9马道与外坡施工77、演量控制7.1质量控制标准88. 2痂量保证措施873质量验收99、安全措施10.7进入施工现场的作业人员必须配戴发放劳动保护用品。10IK环保指籁11I1.12、效益分析13、应用实例13.1工程概况13.2施工情况I1.13.3结果评价I1.1、前言渠道预制板铺砌在水利工程建设中应用十分广泛，因其施工方法简单，技术单一，可操作性强，被各建筑单位广为使用，此项施工技术也得到日臻完善。2、工法特点2.1施工简便，易于操作，较为普及，便于推广。2.2混凝土预制板铺设以前多为人工手工运输，为提高铺设效率，近年来，混凝土项制板铺设采用了手摇送板机，大大地降低了人工运输强度，加快了施工工效。3、适用范围本工法适用于水利预制板铺砌工程，大坝坝体后坡铺砌亦可参照此工法施工。4、工艺原理渠道预制板铺砌施工，就是待上（石）方开挖、回填工程结束后,开始案道预制板铺砌阶段。预制板铺砌时采用手摇送板机在渠堤上往坡面运输预制板和砂浆的原理诚少了人工搬运预制板的强度，同时在坡面上给操作人员提供了个操作平台，从而提高了渠道预制板铺砌的施工工效“5、工艺流程施工准备一测械放线一上方开挖一土方回填一渠道柒底、边坡整修一渠道防港膜铺设一在渠堤上架设预制块手摇送板机一预制块铺砌-填缝料、水泥砂浆勾健一沿渠压顶板铺设一成品养护、保护6、施工方法及操作要点6.1 施工准普1 .1.1施工测量渠道边坡在整修前应建立施工控制网、点，按设计图纸给定渠道截面尺寸及纵坡，采用经纬仪或全站仪、DS,水准仪，认真准确地进行轴线、边线定位控制和高程控制。6 .1.2施工区段的划分根据渠道结构安排几个铺砌作业队，般每IK1.n或2Km作为个施工区安排作业队，500In作为个施工段进行划分，循序渐进推进施工。6.2 施工原则6. 2.1渠道预留的土方保护层采用人工配合机械进行开挖施工，边坡、渠底精修采用人工整修成型，纵、横隔梁基础土方为人工开挖。7. 2.2渠道整修先边坡后渠底，渠道混凝土预制板块砌筑先渠底后边坡。渠道纵、横隔梁混凝土在预制板块砌筑前完成。6.3施工方法6.3.1土方工程待渠道上方工程分段验收结束，进行渠道预制板铺砌的项H施工，为便于渠道预制板铺砌，要求渠道渠堤精豳成型，划分段落长度，一般500米长为一铺砌段，同时要求渠道渠底、边坡整修按施工测量放线定出的施工桩及控制点高程，分三道工序完成成型：第道先施工放样冲筋，人工配合机械进行修坡粗整形。第二道施工放样冲筋，渔工放样冲舫前对渠底边坡进行碾压夯实经现场监理工程师验收后，人工开始进行精修渠底边坡直至成型。第三道依据控制点施工放样作最后自检,对平整的基面、平整度采用3m刮杠检查刮平，对刮出石粒出现的凹坑采用粗砂再刮平压实的方法，同时满足规范要求。6. 3.2渠道纵梁、隔梁土方开挖如果渠道设计r纵梁,隔梁，则首先进行渠道纵梁,隔梁十方开挖，可采用人工开挖，按设计位置、截面深度放样洒线开挖，多于的上方用小型车辆运出。7. 3.3膜下水泥砂浆保护层抹面1、集道一般膜下有砂浆保护层，施工前要将砂砾料垫瓜而洒水湿润（表面最好达到饱和），洒水方式宜采用雾状洒水。2、膜卜砂浆施工方式采用先边坡后渠底的施工工序。边坡施工时要采用自上而下铺筑，采用跳仓条带方式，用2.53cm角钢做条模。砂浆面利用刮板和平后再压实，用木排精平：渠底施工采用倒退法施工，找平方式与边坡相同。两隔梁之间要连续施工。3、渠顶渠底边角处的膜卜.砂浆要保证平顺，以防止伤膜，4、膜下砂浆完成后812小时内或有定强度时用养护毯进行覆盖洒水保湿养护，橙盖养护时必须保证养护毯湿润：膜下砂浆完成48小时后方可进行防渗膜的铺设。6.3.4防渗膜的铺设防渗膜铺设是渠道衬砌主要工序之一，水利集道防渗目前多用土工膜防渗.渠道以50Om作为一个作业单元，与边坡整修砂浆保护层抹面预制板衬砌工序组织流水施工。土工膜进行搭接，采用塑焊机进行焊缝。所有接缝的验收要采用外观检查和充气检查相结合，以充气检查为主.焊接时要注意流水方向，流水方向上游处布置在上层，下游处放词在下层，要防止此处处理不当造成渗漏。铺设时注意上工膜不要拉得太紧，要留有一定的松弛度，与底层砂浆平贴，并开始进行检杳。检查土工膜上有无破坏或孔眼，如有破坏、针眼必须进行粘结，粘结（焊接）时四周要超出IOCI1.U纵、横梁端土工膜接头的削置不少于1.0ma每批土工膜在进入现场前要对其物理性能、水力学性质、力学性能和耐久性进行抽样检验，合格的上工膜才能用于工程.土工合成材料以大片或卷材的货包必须贴有标签，标明该膜的制造厂名、制造号、安装号、类里、厚度、尺寸及重S.均应符合设计要求，并附有使用说明书及出厂合格证。在铺设前对土工膜进行外观检查不允许存在针眼.疵点和厚薄不匀，不允许有裂口、孔洞、裂纹或退化变质等材料，所有接健拟选用焊接接缝施工，并用充气法进行验收。在铺设土工膜时一般选择纵向铺设，并结合土工膜的材料幅度，尽可能地减少接缝。铺设完毕，并经监理验收合格后方可转入下道工序，并做好有关资料。土工膜施工操作要点：上工膜的库存必须放置在地面平整和阴凉处防止曝晒至老化。上工膜铺设速度应尽量和预制板衬砌速度相适宜，±工膜铺设时施工操作人员和技术人员穿平底鞋并检查基底是否有尖楂物划伤土工布，铺设完成后采用编制袋装土压住防止风吹撕破，膜上砂浆抹面时，水泥砂浆的垂直运输采用软物做溜槽，防止破坏，为防止人否的践踏应设专人看护。6.3.5现浇混凝土底、隔梁1、纵横底梁、隔梁人工开挖，破坏面积不要过大，开挖成型后立模，用水泥砂浆填补不规则的边壁及底面并振捣密实，底梁、隔梁水泥砂浆衬砌尺寸符合设计要求及规范要求，同时槽口棱角进行打磨处理以防伤膜。2、纵横底梁、隔梁槽两侧的砂浆找平层必须与底梁、隔梁槽砂浆同时施工（厚度2-3cm）,有利下土工布两侧延伸连接部分的保护.3、纵横隔梁膜铺设前，先将隔梁槽清扫干净，铺设时必须保证不悬空，留有一定的松弛度，两侧要对称，平直不能有褶皱；铺设时两恻外露部分采用线修包裹保护，人员、机械不直接与防滑膜接触，要在12小时内浇筑完毕，然后对防渗股进行覆盖保护.4、纵横底梁、隔梁混凝土模板要坚固，立模要顺直、稳固，混凝土浇筑时满槽施工，以保证混凝土纵横隔梁表面平推。5、浇筑混凝土必须采用振动棒进行振捣，振捣方法为快插慢板,混凝土浇筑完毕后人工进行表面收光处理（3次压面收光成形），收光时必须采用原浆，不得另拌高标号砂浆或在表面洒干水泥。6、浇筑完毕后12小时内开始覆盖洒水养护，养护时要将隔梁及外露条带膜同时覆盖，养护时间要达到14大以上，覆盖养护时间7天,覆盖养护时要保证线毯湿润：洒水养护7大，要保证2小时洒水养护一次，在干燥、炎热气候条件下，应延长养护时间至少28天以上。6.3.6预制板铺砌与填缝预制板为几何形状，多为为正六边形，一般边长25E.厚60n板下座浆1an,板间宽2an,采用M1.O水泥砂浆砌筑勾健，每19.95m为一段，一段设4道伸缩缝，缝间填充材料为聚胺脂砂浆。施工顺序先渠底后边坡。铺砌前应挂线排板,调好板缝，使其宽度均匀致，整齐美观渠底瞅水流，从相邻隔梁两端向中间施工，边坡自下而上施工.砌坡面板时，每位砌筑工，二台手摇送板机控制1.52.Om宽度整块同步进行，采用灰刀在板缝位置挂足浆，每砌完一块随即用勾缝刀或“1.”钢筋捣实板缝，确保砌板质量。砌板完成48h内开始洒水养护并覆或，砌板还应及时安排施工技术人员和质检人后通过插入法、木槌捶击法和观察法进行检查，不合格处及时返工水泥砂浆在拌和站拌合，罐车拉运，溜槽或手摇送板机运砂浆入仓的方式。拌制水泥炒浆必须满足设计要求。水利渠道施工时采用预制板手摇送板机施匚手摇送板机的原理通过钱链、牵引绳、大小平台，人工在呆堤上，手摇绞盘的方式将预制板、砂浆通过钢丝绳牵引带滑轮平台将预制板运输到操作面，而人工操作平台和运输预制板的平台都可以上卜移动，起到在坡面上供操作人员站立和运输材料的作用。另一方面起到防止对成型铺砌板、土工膜的成品保护作用，大大提高预制板的铺砌效率,详图见照片。铺砌操作要点：砌筑按“平整、密实、稳定、饱满、错缱”十字要求严格施工。D砌筑的横缝可砌成通f,但纵缝必须错开。采用先铺浆后砌筑的方法从坡脚到坡顶逐层进行，混凝土板间砂浆一定饱满。2）砌筑施工中标后再继续砌筑前，应彻底清除砌面并用水刷洗干净。3）铺砌时，板块要四角同时下落，用木（橡皮）锤敲击平实，同时，随时检测标高，应按白下而上后退的方向逐层浆砌，砌块要咬合紧密、平整“铺完一段后，利用靠尺检测其平整度、清除板健、板面尘土及散浆，在砂浆初凝前勾缝。4）混凝土预制板板缝施工必须采用原浆及时勾缝，严禁采用砌完板后二次勾缱的方式：板缝砂浆要填充密实，尤其要注意交点处的密实。5）勾缝严格按照规范要求施工，勾健完成洒水养护，养护日期至少达到M天，气温在05©时采用绵帘保护表面，在干燥炎热气候条件下，应延长养护时间至少在14天以上，负温卜停止施工。6）铺砌完成后养护期间不允许有人和机诫在上面行走。7）手摇送板机运输预制板时，上下速度均匀，防止受力偏滑.6. 3.8预制渠沿石埋设渠沿石用5T我重汽车运至施工现场，人工装卸,集沿石下土工膜埋设，水平留有一定的富余宽度“每块渠沿石应沿起砌槽中心线铺砌避免偏差。栗沿石间预留有灰缝，缝宽为1.5cm内填M1.O水泥砂浆进行勾水。渠沿石安装操作要点根据设计要求，测量放线定渠沿石位置及基槽开挖线。根据设计尺寸开挖基槽，要求槽内无杂物、乱石、人工洒水夯实至取样合格。渠沿石卜.塑膜铺设，要求搭接平顺整齐，无绷索现象，无破损孔洞，塑膜铺设后质检人员检查确认无问题后进行下道工序。渠沿石安装前应在基槽上均匀洒水湿润，然后人工铺筑厚度均匀，标号符合设计要求的砂浆。渠沿石砂浆勾缝同混凝土预制板砂浆勾缝施工方法相同。采取洒水养护，连续养护14天以上。6.3.9马道与外坡施工渠道马道上上工膜及渠沿石埋设上方。待施工完毕后对马道进行修整，使马道高程和宽度符合设计要求并达到压实标准。渠顶马道修整施工要点：1）马道宽度、高程、纵坡符合设计要求。2）马道采取151自行式碳碾压，达到设计压实度标准。7、质量控制7.1 质量控制标准渠道施工质量执行水利水电现行施工规范及验收评定标准。7.2 质量保证措旅7.2 .I严格按照施工规范、规程和工艺标准施工和操作，不得偷工减料，质检人员按照J贞量验评标准检查验收，不得随意降低标准。72.2坚持技术交底制度.技术交底分为总技术交底和分项工程交底.交底必须在开工前进行，必须有书面交底，且在施工现场以书面与口头
