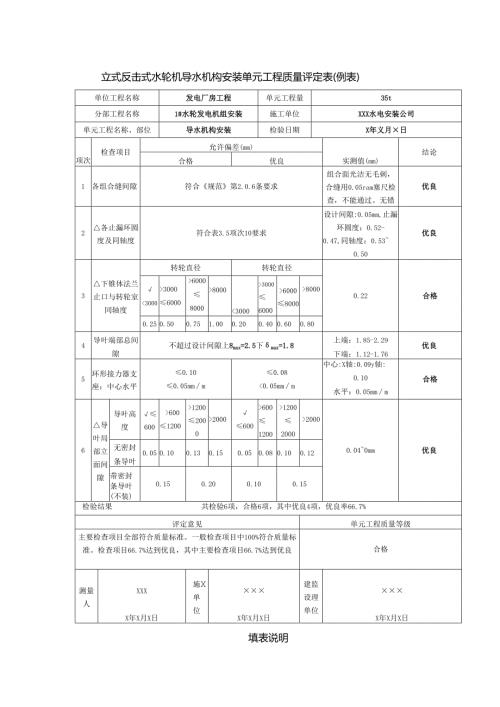

立式反击式水轮机导水机构安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量35t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位导水机构安装检验日期X年义月×日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1各组合缝间隙符合规范第2.0.6条要求组合面光洁无毛刺，合缝用0.05ram塞尺检查，不能通过。无错牙优良2各止漏环圆度及同轴度符合表3.5项次10要求设计间隙:0.05mm,止漏环圆度：0.52-0.47,同轴度：0.530.50优良3下锥体法兰止口与转轮室同轴度转轮直径转轮直径0.22合格<3000>30006000>60008000>8000<3000>30006000>60008000>80000.250.500.751.000.200.400.600.804导叶端部总间隙不超过设计间隙上8max=2.5下max=1.8上端：1.85-2.29下端：1.12-1.76优良5环形接力器支座：中心水平0.100.05mmm0.08<0.05mmm中心:X轴:0.09y轴:0.10水平：0.05mmm合格6导叶局部立面间隙导叶高度600>6001200>12002000>2000600>6001200>12002000>20000.040mm优良无密封条导叶0.050.100.130.150.050.080.100.12带密封条导叶(不装)0.150.200.100.15检验结果共检验6项，合格6项，其中优良4项，优良率66.7%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目66.7%达到优良，其中主要检查项目66.7%达到优良合格测量人XXXX年X月X日施X单位×××X年X月X日建监设理单位×××X年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以每台机组的导水机构安装为一个单元工程。2.单元工程量：填写本单元工程导水机构安装工作量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1各组合缝间隙用塞尺检查分瓣底环，顶盖，支持环等组合面应涂铅油或密封胶2各止漏环圆度及同轴度挂钢琴线用测杆检查按机组中心线检查各半径与平均半径之差，止漏环工作面高度超过20Omm者，应检查上、下两圈，至少测4点3下锥体法兰止口与转轮室同轴度挂钢琴线用测杆检查4导叶端部总间隙用塞尺检查5环形接力器支座：中心水平用千分表及方型水平仪检查6导叶局部立面间隙导叶高度用塞尺检查无密封条导叶带密封条导叶（不装）带密封条的导叶在密封条装入后检查，应无间隙4 .GB856488水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺，合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙，用0.1OnInI塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。'组合缝处的安装面错牙一般不超过0.10mm。5 .项次3、项次6填表时，在相应栏内用“标明。6 .设计值按图纸填写。实测值填写实际测量数值。7 .合格项目数，指达到合格及以上质量标准的项目数。8 .单元工程质量等级。合格：主要检查项目全部符合规定，一般检查项目的实测点有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上达到优良标准（其中主要检查项目必须达到优良标准）。
