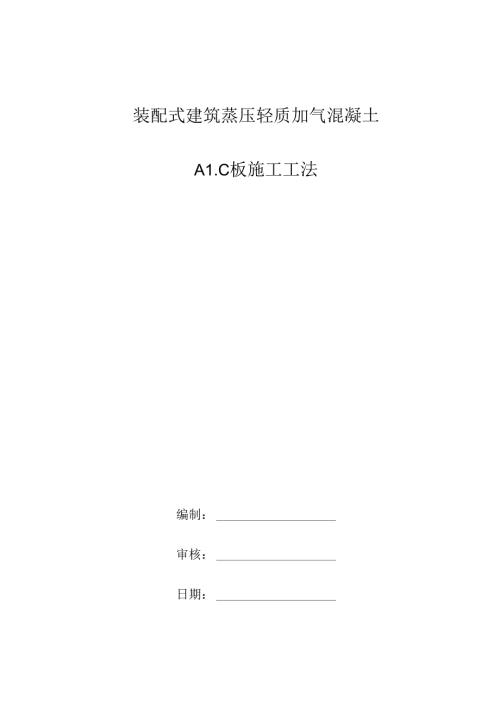

装配式建筑蒸压轻质加气混凝土A1.C板施工工法编制：审核：日期：目录t11r-2椅点43范B1.»-1-m-44工艺g45 TSU46 A1.C1.R1方法46.1 厘而施工方法46.2 外墙板施【：56.3 内墙板Jffi工66.4 门曲洞1186.5 A1.C板的装修86.6 A1.C板施工注意事项8OMMMKMX9劳动taR及安全99.1 劳动想织99.2 安全措施910.4 板材切斜后所用材料至少应有两极纵笳11效果分析.11.1 施工效果1()11.2 经济效果件.（如图D1前言蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料.由经过防轿处理的制前增强,经过高温病压蒸汽养护而成的多孔混凝土板材（荷林A1.CtS）,A1.C板的干密度为500kgm",设计荷我为650kg/,被誉为“浮在水面上的混凝土”.A1.C板施I：速度快.安装方便.适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的幡板。A1.C板在欧洲、日本使用很广,在我国是刚起步，它是国家建材局曳点推广的新型建筑材料.2特点2.1 A1.C板I1.t轻，设计黄就小，由于其他地疏松多孔，是良好的保温和隔音材料.2.2 作墙板时他于板材薄,扩大了建筑使用面枳。2.3 A1.C板安装方便，施工速度快，3适用范围：此工法适用于A1.C板的外墙、内墙和屋面板的罐工。4工艺原理：A1.C板是利用接缝制筋和板鼓砂浆制屋面板连成一个整体.通过接缝筋或钩头螺栓固定在梁或柱上。5工艺流程排版一放样一选材一角纲焊接一装板一接缱筋焊接（或安装钩头螺栓）一校IE-钩头螺栓焊接一板缝潴砂浆2.4 A1.C板施工方法6. 1屋而施工方法（1）框架结构屋面板安装框架部分屋面梁为矩形梁，A1.C屋面板两端拥置在两边梁上，搁置长度210Omn同时通过梁中间的预埋件焊接连接纲筋在板缝处灌水泥砂浆使之连成整体。预埋件放词：根据排版图,在每块板的接维处放过预埋秩A1.C板有正反面.施工时务必隔认板短边一找平放战：在徒道梁上拉通线，用水泥砂浆找平，使农面平整,坡度一致.找平后根据排版图,在屋面梁上放线定出每块板位置.铺设：侧的正反标记。由于A1.C板很容易破损，A1.C板由专用吊具吊至屋面后,由四人用A1.C板专用吊装带.抬至铺设点,板端搁置处用水泥砂浆座架.根据定位线进行调正.A1.C板原则上是梁短边两点支承。接缝钢筋焊接（如图2）是预埋件和按缱筋。（如图3件IH3由于板长边方向没有接纳筋，所以快件位置接缝筋有纵向和横向两种，板一边方向的Si中有通长筋，以起连通和调整作用，婢在预埋件±：极氏边方向边缘有企门，拼接后横向筋垂直纵筋伸入一边板殴中长50011m.和纵筋焊接,以起连接整体作用.这样预埋件位置即使偏了，不在板维处，也可以通过纵筋而调整。流缝在板的边缘有企口,在企口中填满砂浆,通过砂浆和按缱筋的粘结得以加强，把整个屋面板连成一个整体,由于A1.C板吸水率很大，故灌缝砂眼宜刖1：3水泥砂浆，水泄砂浆中加万分之一铝税.使这微膨粘结.施工时先用水湿润板b再用107股水刷一道后海砂浆，淋缱时不能一次到位，应分2-3次进行，最后收光一次，砂浆灌缝一定要密实，以利于屋面板的整体性和防水要求“（2）剂结构屋面板施工由于AiX板横前布置是两端密中间少，因此在AI.C板极断时如果端部钢筋部分被敲去，就不能实现板所标示的容许荷我.在施工中对干屋面板、楼板应当注意不要有涉及钢筋的截断，因此A1.C原面板长度应与图纸相符准确无误，不允许工地修工时由长切短.板在钢梁上搁徨长度不应小于4011m,这就要求在安装撩条时准确到位.不能有的荒。就必须在板缝位置.这就要求先根据排版图放我,后焊铁件。铁片与楔条必须焊牢,因为铁片不仅是固定接缝筋，还固定板战就以不使其滑动.秩片必须做防锈处埋，镀锌或刷防桃漆，钢结构屋面板其余的脩工方法和步骤与制筋混凝土结构屋面板一样，此处就不再重复。6.2 外墙板施工外堵桢的施工方法有插入钢筋施工方法和螺栓固定施工方法.螺栓同定施工方法是将A1.C板材用螺检牢推地固定在结构框架上的方法：插入钢筋施工方法是把板材舔放在外蜡板上边用方灯点固，边按顺序插入下去，从后面开始在板与板结合处的细长槽内灌入接缝砂浆.通过在其中外墙板中间开着的孔插入刖筋将板材牢把地固定在结构体上的方法,外墙板施工时，从弹线到安装.每一步都很笊要，下边以常州国际汽车城为例淡淡外墙的胞工要点.外墙板有100厚和150厚两种,150厚板作线条，通过400宽的将线条和35。宽的横跳条来表面建筑物立面丰富的艺术效果.本建筑成败的关雄就在线条,因此，在安装线条时应特别注意.(如图4图4(1)槽钢安装(梏钢350X100X25X6是本工程为设计350宽我条和固定堵板所用的，其他工程不一定有楙捌)外墙板和窗是固定在槽钢上，荷栽通过梢钢传到柱上。由于本工程跨度大，有6m,9m.12m.其中9m.12m跨的槽钢水平挠度和垂直挠度很大,都大于20mm以上，板安装上后便晃动，因此必须加固，经设计院同遨后在梁上方中间，12m的1/3跄处各加现浇i矩形柱，在梁底打4个膨张螺栓把钢板固定在膨胀定性上,再用钢板纵向焊在槽刖上，经过加tfi后措钢稳定性大大加强，满足了墙板和幕墙的安装要求.(2)放线根据轴线和墙板的排版图在帆钢和碎梁上放线。(3)角钢焊接角铜有1.50X5和1.63X6两种，主要受力角掬为1.63X6.构造要求用1.50X5在纲筋徐柱或梁上固定，一般是焊在预埋件上，但由于在浇策混凝土时排版图不详细.后图纸又有些变更,所以有些部位没有预埋件.在这些部位打膨版爆栓固定，把角钢焊在膨眼螺椎上。出于外墙板是直接放在角钢上的,所以角钢的平整度将宜接影响到外堵板的平整度和垂直度.槽用本身有变形.焊接角制时应根匏轴线来定位，不能根据槽钢来定位。(4) A1.C外墙板的安装田于在角期的焊接过程中角纲和梢纲受热描会产生变形,因此一定要根据现场实际情况来切割板材.在地面上把邮踏的啮板平铺后盘树实际尺寸弹线、切割、钻孔。钻孔时要尽业避开钢筋.扩孔深度为30Ini1.以便于型片和螺母的安放.(5) A1.C外墙板校正地板安装前检查角钢的位置和平整度，对不符合要求的立刻整改，符合要求后在水平方向和垂直方向各拉一条通线，以确保墙板的平整度和垂宜度.A1.C板材质较轻.外墙板可从屋面用绳子挂下来，下面由二人安装就位.用靠尺校正班面的平整度和垂直度，件格后用钩头爆松钩在角钢上然后焊车，拧紧燥检后焊接牢固，(6)潴缝经各方检查无误后就可以潴缝了.先用107胶水湿润缝麋,再用灌浆器或湿头潜注1：3水泥砂浆，水泥砂浆呈流质状，靠其白重下流而密实。A1.C板的吸水性强，强度低，砂浆中的含水率将不会影响其强度.(如图5)6.3 内墙板施工内墙板安装主要有三种安装方法。第一,安装内椅板之后在楼面上用细石混(土或砂股找平时的安装方法，用槽钢网定在天棚上，墙板上口卡在槽钢的槽里面。墙板的下口，要用楼血饰向眇浆从两IW央住，使其正下方留20InB筵隙，在堵板底下插入木楔，使其不落下来，在楼面和墙之间填入砂浆，使地板不从天棚的梢纲中脱落。在楼面上抹上饰面砂浆固定墙板.第二，在楼面上浇筑饰面后立起培板的安装方法。即在纵向接缝部分的楼面上打入锚定配件，-般用膨眠螺粒，也可在浇筑混凝土时埋入预埋件，在膨胀螺栓或预埋件上焊一根500m的插入筋，用抽入筋施工方法将墙板固定“第工将墙板下泡紧抬地贴靠在楼面上的安装方法，天栩恻先安装上1.型配件(知钢)，楼面一侧用插入筋施工法固定，将墙板立起来后，上箍用的头蝶桂固定在角纲匕支撑住堵板“下面用常州国际汽车商城为例介绍具体施工方法。(1)接钢筋焊接根据排版图弹线定位后,在板筵处把接缝筋焊在预埋件上或彬胀爆柱上.内墙板接缝筋焊接比较灵活，可在地面上焊一根通长钢筋，然后根据需要在通长网筋上焊接接缝筋.,这样颈埋件位比即使不在接较下也不影响,可通过通长筋而说整.(2)安装、校正根据实际尺寸，切割板材后C1.接安装，调整板的平整度和事H度，上下口用木楔子固定。遇到税管尽ht健钩调整到板健中,如确有困难可对极的表面开一条槽安放线管，后用砂浆修补.(3)海缝内墙濯缱相对外墙来说操作起来较困难些.在板的上口开一个槽，用潴浆器注浆,潴满后用砂浆修补开的槽.板上下口用砂浆塞密实，侍即浆凝固硬化后取出木模子.内墙板构造(如图6)X八八1ff1.i6.4 门窗洞口11丝11在门窗开口部较大的2块板以上，两例和上侧，用角网或楙钢做补强的框架结构，框架下战锚固在楼地面上.在2块板以下的小开口制用膈钢条代普角铜，用铝方钉固定在地板的两侧.（如图7）«8接注的筋卜J-t头嫖校明0g600、-水平用纲Y-木¥角钠/-钩头螺栓010600.".-08J-.B1tbIeN1.IK76.5 A1.C板的装修A1.C桢装惚很冠活，贴面游、刷涂料林可以，本工程采用涂料装修.6 .5.1外墙板的防水要求很高,墙面100厚的板之间灌砂浆.100板和150板不能滩浆,只能用砂浆或混合砂浆匕嵌缝至板面卜25mm,塞泡沫条，然后打丙烯酸类建筑密封股，消除板面上的砂浆、浮灰，披上腻子，刷聚丙烯类防水涂料，7 .5.2内墙板用内墙涂料，但卫生间应做防水处埋，6.6A1.C板施匚注敕事6. 6.1运输、堆放A1.C板很容易破损，运输过程中必须小心，装车时绿隔60Omm高就用木方隔开，大板放下面,小板放上面，用绳子绑车，在绳f和板之间用木方垫著,以免破坏板的棱角.堆放时内放在平整的场地匕每1.600nm用木方隔开,堆放高度不能超过2m.垂直运输应用专用的小具，严禁用钢丝绳吊装.水平运输用树边柔软的带子，"J用人工抬运.为减少损耗，A1.C板在场内尽必少搬运，6.6.2A1.C板是通过接维纲筋和接缝砂浆把各块板连成一个整体，因此接缝筋焊接必须牢固.砂浆潴缝密实.屋面板应平整光浒,瘠面板缝线条均匀一致.（DA1.C板的空隙大，吸水性强，因此对板的防水要求特别高，尤其是屋面板和外墙板。屋面适合用高分子防水性材，但其成本高，本工程用聚重酯防水涂原（,布三涂）外墙板缝适合用丙饰酸类水溶性的密封胶和硅胡密封胶，外堵涂料适合用丙烯酸类防水涂料.（2）1.C板施工过程中应小心轻放,切割后对露出的钢笳头进行防恢处理，所有与A1.C板有关的钩头螺栓、角钢等都应进行防锈处理7材料7. 1A1.C宽度一般为6O011u11,也可根据需要向厂家订做。其长度可根据设计要求厂家配板。7.2 填充材料宜用标号较低的砂浆.7.3 安装用的五金材料应进行防桥处理.8施工机具起盅机、电焊机、切割机、电钻(带犷空钻头)、冲击钻、手工锯、套扳手和灌浆器.9劳动组织及安全9. 1劳动组织(1)板的垂直运输可用提升架或吊机,水平运输直接用人工抬运.(2) A1
