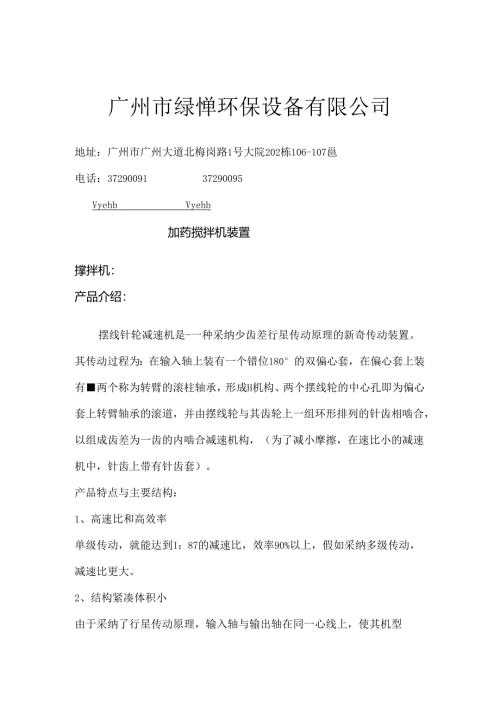

加药搅拌机装置.docx

广州市绿惮环保设备有限公司地址：广州市广州大道北梅岗路1号大院202栋106-107邕电话：3729009137290095VyehbVyehb加药搅拌机装置撑拌机：产品介绍：摆线针轮减速机是-一种采纳少齿差行星传动原理的新奇传动装置。其传动过程为：在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与其齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。产品特点与主要结构：1、高速比和高效率单级传动，就能达到I：87的减速比，效率90%以上，假如采纳多级传动，减速比更大。2、结构紧凑体积小由于采纳了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。3、运动平稳噪声低摆线针齿啮合齿数较多，重登系数大以与具有机件平衡的机理，使振动和噪声限制在最小程度。4、运用牢靠、寿命长因主要零件采纳高碳辂钢材料，经淬火处理，获得高强度，并且部分传动接触采纳了滚动摩擦，所以经久耐用寿命长。5、设计合理、修理便利简洁分解安装，最少零件个数以与简洁的润滑，使搓线轮减速机深受用户的信任。产品介绍:在水处理工程中加药箱主要用于各种药剂的搅拌、溶解、储存，再通过计量泵或水射器符药液投加到各投加点。加药箱外形分为方形和圆形，材质为聚乙烯(PE),通过滚塑技术一次成型，上部预设了计量泵与搅拌机的安装位置，搅拌机、加药箱、计量泵三合一，运用特别便利。它的立式加药搅拌机是采纳捷线齿轮合行星传动原理，是当今国内最先进的传动工具，具有钮距大、传动效率高、功率大、寿命长、价格低、永不加油，是环保加药装置最好的配套产品，加药箱预设的计量泵与搅拌机安装位置，并不完全通用于全部品牌、型号的计量泵与搅拌机，详细安装时须要由客户依据实际状况作出相应调整。产品规格I型号功率(kw)桶容积(1.)轴转速(rpm)轴直径(Cm)轴长(cm)叶轮直径(cm)s1-090.37、0.55100040-136£1860-10020s1.-00.37、0.55、0.75300040-136I£1860-10020s1.-10.37、0.55、0.75、1.1、1.5500010-136程060-20025s1.-21.1、1.5、2.2、2、4800040-136£20-3060-25035-40s1.-31.5、2.2、3、4、5.5、7.51000040-13630-40100-35030-50订货须知:订货时需注明所购产品型号、尺寸、数量等。搅拌机的原理介绍搅捽机传动原理摆线针轮减速机是一种采纳K-H-V少齿差行星传动原理的新奇传动装置，参见图。太阳轮（针齿轮）Zz与行星轮（摆线轮）ZB的齿数差为1,即：Zz-ZB=IO在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与真齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。当输入轴带着偏心转动一周时，由于摆线轮上齿麻曲线的特点极其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转乂有自转的平面运动，在输入轴正转一周时，偏心套亦正转一周，摆线轮于相反方向上转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。搅拌机特点与主要结构1、高速比和高效率单级传动，就能达到1：87的减速比，效率90%以上，假如采纳多级传动，减速比更大。2、结构紧凑体积小由于采纳了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。3、运动平稔噪声低摆线针齿啮合齿数较多，重叠系数大以与具有机件平衡的机理，使振动和噪声限制在最小程度。4、运用牢靠、寿命长因主要零件采纳高碳珞钢材料，经淬火处理，(HRC58-62)获得高强度，并且部分传动接触采纳了滚动摩擦，所以经久耐用寿命长。5、设计合理、修理便利简洁分解安装，最少零件个数以与简洁的润滑，使摆线轮减速机深受用户的信任。输入转速KW.B1.YoB1.Y1.B1.Y2B1.Y3B1.YIB1.Y5B1.Y6B1.Y7B1.Y8输入转速1450rmin(左下侧输出转速为1450rmin输入计算值)输入转速1000r/min转速m0.752.2/1.53/2.27.5/5.5/4I转速'm0.752.2/1.53/2.27.5/5.5/41118.5/15转速85rm0.751.5/1.13/2.27.5/5.5/41118.5/152237转速63rm0.551.5/1.13/2.25.5/411/7.518.5/15223755转速50rm0.551.1/0.752.2/1.55.5/4/37.5/5.51518.53755转速41rm0.371.1/1.751.54/3/2.27.5/5.515/11153045转速34rm0.370.75/0.551.5/1.14/3/2.25.5/411/7.5112240转速25rm0.250.75/0.551.1/0.752.2/1.5/1.14/37.5/5.57.518.530转速2Orm0.180.55/0.370.752.2/1.5/1.135.57.51522转速17rm0.121.5/1.135.55.51122搅拌机配套选型搅拌机与标准加药桶配套选型参考表:型号加药桶叶轮、轴材质转速轴直径轴长叶轮B1.Y09-I1.-O.37JYT-1001.304不锈钢碳钢+衬胶3161.不锈钢132rpm181.=6003叶片jE200B1.Yw-I1.-O.37JYT-1501.304不锈钢132rpm181.=6003叶片£200型号加药桶叶轮、轴材质转速轴直径轴长叶轮碳钢+衬胶3161.不锈钢B1.Yn-I1.-O.37JYT-2001.304不锈钢132rm181.=7003叶片MoO碳钢+衬胶3161.不锈钢B1.Y0-I1.-O.37JYT-3001.304不锈钢132rm181.=7003叶片髭00碳钢+衬胶3161.不锈钢B1.Yn-I1.-O.55JYT-5001.304不锈钢132rm181=8003叶片1200碳钢+衬胶3161.不锈钢B1.Yn-I1.-O.75JYT-100O1.304不锈钢132rpm27X31.=HOO2叶片1300碳钢+衬胶3161.不锈钢B1.Y0-11-1.1JYT-20001.304不锈钢132rpm32X31.=12002叶片4350碳钢+衬胶3161.不锈钢B1.Y-17-1.5JYT-30001.304不锈钢85rpm1.=13002叶片田400型号加药桶叶轮、轴材质转速轴直径轴长叶轮碳钢+衬胶3161.不锈钢42X3搅拌机订货须知订货时请说明搅拌机的功率、转速、轴长、叶轮直径、材质等相关参数，以便我们为您选型。
