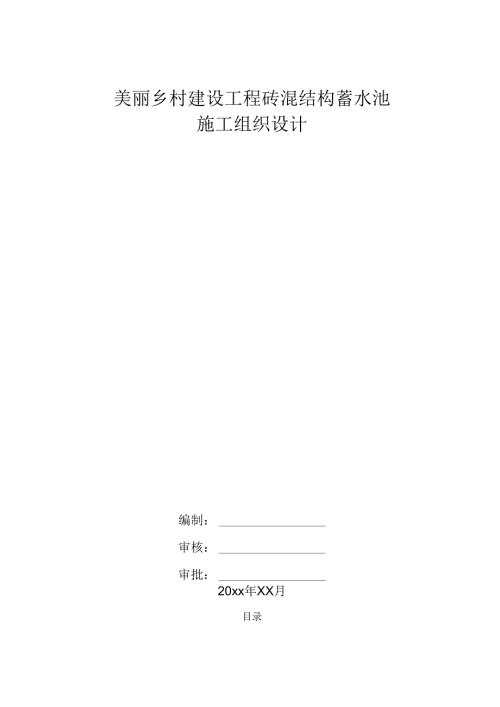

美丽乡村建设工程砖混结构蓄水池施工方案.docx

美丽乡村建设工程砖混结构蓄水池施工组织设计编制：审核：审批：20xx年XX月目录I、工程概况1、1工程概况41、2施工条件。3、董工部署.4、籁工顺序及看工进度网络计划5、主要施工工序施工方法及技术要求.5.1工程测量定位、放线51.正负零以下基坑高程控制.5.2 架子工程。65.3 模板工程75.4 钢筋工程85.5 混凝土工程9混凝土原材料和配合比I1.5.6 屋面防水工程135.7 砌体及装饰工程146.5 加强计量管理，按规定对计量器具进行检测166.8 加强对关键环节，关键工艺流程的质量控制166.11 特殊技术工种和主要管理工作上的管理人珏实行持证上岗167.1建立健全安全管理保证体系和安全检查制度，设专职安全员。167.6特种作业人切必须持证上岗。177.8夜间作业要有充足的照明177.10严禁用吊篮乘人。177.12对垂直运输机械，脚手架定期检查维护，并做好防雷措施。17九、附图、表。18f）钢筋混凝土结构预埋件04G362g）未详之处参照有关规范或标准图集3、施工部署。a）施工所需的劳动力计划。（见附表一）b）施工所需的机具设备。（见附表二）c）施工所需的材料。（见附表三）施工场地平面布置（见附图一）4、施工顺序及施工进度网络计划。a）施工顺序。施工进度网络计划。测量定位放线一混凝土垫层一弹出纵横控制中心线及模板边线一外模板安装一钢筋绑扎一防水套管预埋固定一内模板安装一混凝土浇注一混凝土养护一墙体砌筑一屋面防水。5、主要施工工序施工方法及技术要求。5.1 工程测量定位、放线。i .高程控制。1 .正负零以下基坑高程控制。根据业主提供的原始标高点，作为拟建工程的高程水准点。我方用DS2200水准仪校验核对后，引入就近建筑物上进行标识，并做好保护。经建设、设计、监理等有关人员核准同意后，作为施工期间的高程标志基准点，据此向基坑内引测设计高程，进行基坑、基础标高的控制。ii .轴线平面位置的控制。根据所提供的施工总平面图的坐标，将轴线引出拟建建筑物平面图之外，经建设、设计、监理审核、认可后，作施工标志，做好控制标志桩，再次提请有关方认可，依据标志桩，使用JD2激光经纬仪，将轴线控制点引测到基坑底、基础上，根据施工图放出基础边线，进行基础施工。基础施工完后，将轴线引测到基础柱的上口四周，给上部结构施工,施工完成后，误差控制在2mm以内。5.2 架子工程。5.2.1 水池施工外架为双排脚手架，里架为满堂脚手架采用648,6=3.5的钢架管搭设。立杆纵距1.01.5M,横距1.020M,横杆步距1.6M,里架的搭设在钢筋撑子上防止架管在池底板留下洞便于防水，钢筋撑子焊在底板钢筋上防止架管走动。具体布置见摸板支护图（附图一）5.2.2 框架施工所用的外架为双排脚手架，里架为满堂脚手架，采用小48,5=3.5的钢架管搭设。架子搭设前，应在管底加设垫板、扫脚杆，防止支承架卜.沉，立杆纵距1.01.5M,横距1.020M,横杆步距1.6M,砌筑架立杆距墙边0.3M,铺设的架板支承长度不小于20CM,且不得有探头板。双排外脚手架每12M自下而上设剪刀撑，纵向再下而上开大剪，架子每隔5M与厂房柱拉牢。脚手架上须设置防护栏杆和挂安全网，外排立柱内侧须设置栏杆和挡脚板，上栏杆上皮高度1.2M,挡脚板高度不小于150mm.5.3 模板工程5.3.1 模板采用IOmm厚竹胶板，用60X8Omm木方作加劲肋，间距控制在20Omm500mm之间,支撑及加固系统采用扣件式钢管脚手架，模板接缝处采用密封胶带密封以防跑浆。5.3.2 所有模板在施工前均刷机油或高效脱模剂。5.3.3 池壁模板的施工要点及措施：1.1.1.1 安装模板前先复查地基垫层标高及中心线位置.，池壁模板面标高应符合设计要求。1.1.1.2 池壁模板，尺寸必须符合设计要求。针对池壁抗渗的特点，模板一次性搭设至梁底处，模板内搭设支模架以及设置612的对拉螺杆，对拉螺杆中间满焊上-10X80X80钢板止水片、内设8长100内撑抵住内模、外设置12X80X120钢板垫片。对拉螺杆纵横间距500mm,以保证模板及支撑有足够的刚度和稳定性。内模架设在钢筋撑子上。详图见附图三（模板支撑示意图）1.1.1.3 钢性防水套管的预埋，钢性防水套管尺寸必须符合设计要求。针对池壁抗渗的特点钢性防水套管中间设止水环两边满焊。1.1.1.4 模板的拆除应按顺序，做到不损坏模板及构件,模板的拆除不得硬撬或用力过猛，防止损坏结构和模板。拆下的模板应及时清理分类堆放，不得乱丢乱扔乱放。5.4钢筋工程5.4.1 原材料进场应会同监理工程师共同现场见证取样，检验合格后方可用于工程中，并将检验资料存档。5.4.2 钢筋配料由内业技术人员配料，签发加工单，配料必须严格按照施工图及有关规范要求，并结合工程的实际特点，制定本工程适宜的配料原则。5.4.3 钢筋加工：钢筋在现场钢筋棚加工制作，现场布置原材料和半成品堆放场地，原材料须挂牌对已检验合格材料和未检验材料进行区别，半成品应进行标志堆放，对每种规格的半成品设立标志牌，对其规格、绑扎部位进行说明，并分类堆放。5.4.4 钢筋的连接：根据设备基础钢筋施工的实际情况，基础底板钢筋采用闪光对焊接头的方式，竖向、水平钢筋采用绑扎接头的方式。术交底。7.4 施工现场必须挂有安全宣传标语，并设置安全警告牌。7.5 施工人员进入现场必须戴好安全帽和劳保用品。高空作业要系好安全带，穿好防滑鞋。根据不同情况和需要，安装挂式、提升式或者滑移式安全网。7.6 特种作业人员必须持证上岗。7.7 施工用电线路架设整齐，电线无破皮漏电，线路过载及短路有保护接地装置，安装漏电保护装置，以防止触电事故发生。7.8 夜间作业要有充足的照明。7.9 经常检杳各种机械，定时保养，各种机电防护设施必须完善，非操作人员严禁操作。井架按规程设置好揽风绳。7.10 严禁用吊篮乘人。7.11 所有垂直运输设备和重大吊装设备，必须经过检查确认后，方可投入使用。7.12 对垂直运输机械，脚手架定期检查维护，并做好防雷措施。7.13 斜道必须设置防护栏杆和防滑条。脚手架要设足够的剪刀撑。7.14 做好“四口”“五临边”的防护，关键部位及时设置安全警示标志。8、现场文明施工。8.1 施工现场的材料、设备、设施应严格按施工总平面图布置，要求合理堆放和搭设。8.2 工程用材料、施工用料进场及上方运输应有计划安排,并按指定地点堆放整齐。8.3 及时清理现场的废物，保持现场道路畅通，保持施工现场生活、生产大临的清洁，保证有一个良好的生产、生活秩序。九、附图、表。1 .附表一：劳动力计划表附表二：机具设备需用量计划表附表三：施工材料需用量计划2 .附图一：施工进度网络计划附图三：模板支撑示意图附表一:劳动力计划表工种人数工种人数管理人员8电焊工2木工30钢筋工20混凝土工15测量工2电工2施工机具机具名称规格型号数量电焊机500型1台手提式1台对焊机100千伏安1台切割机1台弯曲机2台切断机1台木工机2台调直机1台台钻1台绞丝机2台附表三：施工材料计划材料名称规格型号数量竹胶合板1Omm900m2木方60X80mm20m3钢架管48×3.5IOt扣件5000个对拉螺杆124t钢筋撑子253t钢板-123t钢板-102t水池摸板支护图（附图三）钢板垫户-I2×8(×12O88内持100钢板止水片（满煌）-IO×8O×8O丝长50对拉螺栓详图（D对拉螺栓大小数量670nm1400根6IOnun200根模板撑子详图（2）架管撑子详图（2）
