施工用电安全方案.docx

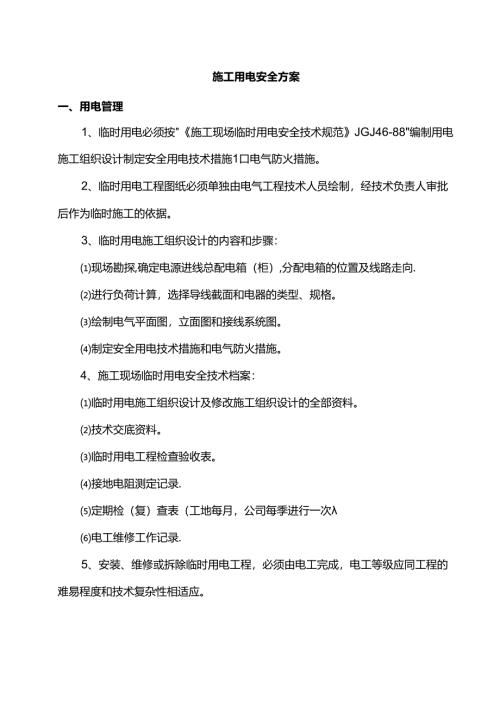

施工用电安全方案一、用电管理1、临时用电必须按"施工现场临时用电安全技术规范JGJ46-88"编制用电施工组织设计制定安全用电技术措施1口电气防火措施。2、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。3、临时用电施工组织设计的内容和步骤：现场勘探,确定电源进线总配电箱（柜）,分配电箱的位置及线路走向.进行负荷计算，选择导线截面和电器的类型、规格。绘制电气平面图，立面图和接线系统图。制定安全用电技术措施和电气防火措施。4、施工现场临时用电安全技术档案：临时用电施工组织设计及修改施工组织设计的全部资料。技术交底资料。临时用电工程检查验收表。接地电阻测定记录.定期检（复）查表（工地每月，公司每季进行一次电工维修工作记录.5、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。二、安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。1、不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物.2、安全距离：在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离IkV不小于4m,1IOkv不小于6mf35I1.Okv不小于8m架空导线最大弧垂与施工现场地面最小距离24.0m与机动车道26.0m.起重臂或被吊物边缘与IOkV的架空线路水平距离22m。（3）机动车道与外电架空线路交叉的最小距离Ikv以下为6m,IOkv以下为7m3、外电防护：达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。带电体至遮栏的安全距离IOkV应大于95Cm,35kv应大于115cm.带电体至栅栏（封闭）的安全距离IOkv应大于30cm,35kv应大于50cmo在架设防护设施时,应有电气技术人员或专职安全员监护。无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。三、供电路线架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方.1、架空线路最少截面：为满足机械强度要求，铝线216mm2,铜线10mm2跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2,铜线不少于16mm22、电线接头：在一个档距内，每层架空线接头不得超过该层导线50%,且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。3、电杆档距：最大不超过35m,线间距不得少于0.3m,上下横担间高压与低压1.2m,低压与低压0.6m,（横担选用附表于后14、电杆及埋设电杆应选用钢筋混凝土杆或木杆其稍径不得小于13Cm,埋设深度为杆长的十分之一加06m.5、拉线：拉线宜用截面不少于e4X3的镀锌铁丝、拉线与电杆的夹角庆在4530度之间，埋地深度不少于Im,钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。6、室内配线：进户线过墙应穿管保护，距地面不得少于2.5m,并采取防雨措施，室外应采用绝缘子固定。四、电缆线路1、电缆干线应采用埋地或架空敷设,严禁沿地面明设，并应避免，机械损伤和介质腐蚀。2、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。3、像皮电缆架空敷设时，应沿墙壁或电杆设置,并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5mo五、配电柜（盘配电箱及开关箱1.配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定：配电柜（盘）正面的通道宽度，单划不小于1.5m,双划不少于2m,后面的维护通道为08m（个别部位不许少于0.6m）,侧面通道不少于1m。配电室的天棚距地面不低于3m在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于Im,并采取屏障隔离。配电室门应向外开.配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离,遮栏下面通道的高度不少于1.9m.配电装置的上端距天棚不少于05m.2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过30mo开关箱与其控制的固定用电设备的水平距离不宜超过3m4、配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。5、配电箱、开关箱应采用铁板或优质绝缘材料制作.安装应端正牢固，箱下底与地面的距离在131.5m之间。移动式开关箱应装高在坚固的支架上，下底离地面061.5m.进出线必须采用橡皮绝缘电缆。6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动.7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。8、箱体的金属外壳应做保护按零（或接地），保护零线必须通过接线端子板连接.9、配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。10、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。六、电器装置的选择1、配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。2、总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关3、每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座4、现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。5、购普漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。6、对新购置或摘置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。7、使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。8、手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。容量大于5.5kw的动力电路应采用自动开关电器或降压起动装置控制.七、使用与维护1、所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。2、酉傩、开关箱每月检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。3、送电操作过程：总配电箱一分配电箱-开关箱；停电操作过程：开关箱-分配电箱-一总配电箱（榭朱情况除外4、施工现场停电一小时以上时，应切断电源，锁好开关箱。5、配电箱、开关箱内不得放置任何杂物，并应保持清洁.6、熔断器的熔体（保险丝）更换时，严禁用不符合规格的熔体或其他金属裸线代替。
