施局技（11）19号关于上报二期III标预制砼楼梯板安装施工措施的函.docx

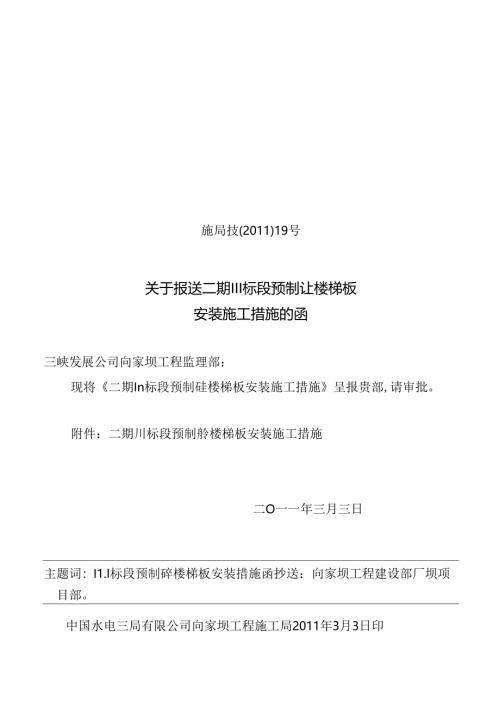

施局技(2011)19号关于报送二期III标段预制让楼梯板安装施工措施的函三峡发展公司向家坝工程监理部：现将二期In标段预制硅楼梯板安装施工措施呈报贵部,请审批。附件：二期川标段预制舲楼梯板安装施工措施二O一一年三月三日主题词：I1.I标段预制碎楼梯板安装措施函抄送：向家坝工程建设部厂坝项目部。中国水电三局有限公司向家坝工程施工局2011年3月3日印金砂江向家坝水电站二期In标段工程（合同编号；XJB/0564）预制税楼梯板安装施工措施批准：审核：校核：编写：中国水电三局向家坝工程施工局二O一年二月预制碎楼梯板安装施工措施1、工程概述为了规范二期山标段坝后厂房及安装间预制碎楼梯板安装作业，明确预制碎楼梯板安装的步骤和办法，使预制彼楼梯板施工程序化、规范化，严格预制碎楼梯板安装工艺与作业流程，确保预制险楼梯板安装质量，使预制灶楼梯板安奘质量满足要求.根据2011年2月25日业主、设计、监理、施工技术准备会议精神，特编写此措施。2、安装部位及工程量坝后厂房及安装间内的渗漏集水井、检修集水井及1.T3、Ur4、1.T5.见下表1坝后厂房及安装间楼梯统计汇总表表I序号楼梯所在部位梯板规格数量楼板宽(mm)步级(宽*高)爸注I港漏集水井YTBI8800280X1682港漏集水井YTB2I80028O×I683港阻集水井YTB3I800280×1754渗漏柒水井YTB4I800280X1755沙漏集水井YTB5IX(X)280X1706渗漏集水井YTB61800280×1707检修集水井YTB717800280X1758检修集水井YTB81X(X)280×1659T5T5-YTBII1000280×!62.510T5T5-YTB27I(XX)280X162.5I1.T4-IT4-1YTB311200280X162.512T4-IT4-I-YTB471200280X162.513T4-2T4-2-YTBII1200280×162.514T4-2T4-2-YTB271200280×162.515T3-14T3-1.-4YTB1.4I(MX)280X155.416T3-14T3-1-4YTB216I(MX)280X155.417T3-1-4T3-1-4YTB38I(XX)280X20018T3-1-4T3-1-4YTB44I(XX)280X151.519T3-1-4T3-1.YTB54100O28O×I5I.5小计：91块3、编制依据(1)中南勘测设计研究院设计图纸(金向二期山标一厂房一(H-OI-1/1111/11):(2)中南勘测设计研究院设计图纸(金向二期山标一厂房一01014546)：(3)中南勘测设计研究院设计图纸(金向二期山标一厂房一0103191192):(4)中南勘测设计研究院设计图纸(金向二期山标一厂房一O1.-T)3-193195)及有关技术核定单等：(5) 4水工碎钢筋施工规范3DIZ51692002：(6) C水利水电工程施工测量规范DUT5I73-2(X)3;(7)夕碎强度检验评定标准DIT5144-2001：(8) 2011年2月25日业主、设计、监理、施工技术准符会议精神“4、安装前准备4.1 安装人员：安装班长I2人，安装工人23人，技术人员12人，协助工46人、测量人员23人等。4.2 机械设备：I#港机一台、8T/I2T汽车吊一台、I5t加长东风运输车一辆、莱卡测量仪器一台、6分钢丝绳2付、51卡环4个、15麻绳2根X1.Om、C30细石碎约I.5m3、钢筋切断机一台。4.3 楼梯板验收：预制碎楼梯板按规范养护到龄期后，填写预制件单元工程评定表，提交睑试验强度报告等资料，报请监理工程师对预制楼梯板的几何尺寸、板端搭接折面角度进行验收。并按现场安装进度进行预制件出厂质量检验，办理出厂手续。4.4 平台1.TI支座验收：检查平台上匚门的支座形式、位置桩号、支座尺寸及搭接宽度、支座顶面标高、两个1.T1.之间水平距离应符合图纸规定的要求；对凸凹不平的结构而进行人工凿毛找平，安装前加层M30#砂浆找平：检查1.T1.支座折面角度与楼梯板搭接折面角度一致。5、运输5.1 根据构件重量、尺寸及工地具体情况选择I5t加长东风运输车运输，一次载3-4块板，要确保平稳驾驶。楼梯板在运输时要求固定牢靠;，以防在运输中途倾倒。5.2 预制碎楼梯板在转运过程中，尽可能避免二次转运。5.3 预制碎楼梯板的垫点和吊点，要求与构件设计的受力特点一致，位于板的两端头。楼梯板之间的垫木要在同一条垂直线上，且厚度相等。5.4 在行驶“下基坑道路1.,过程中,为防止F滑，可以采用一台装载机反拖协助行驶。5.5 预制碎楼梯板在综合加工厂（ZB6区）出发到山标段大件安装平台的运输线路：ZB6区厂门路路路金沙江大桥路下基坑R2大件安装平台。初步测量运输距离5378m,沿程9处存在弯道，重物运输下坡道路坡度大、下坡线路长，运输车辆应结合路线特点，级慢行驶。安放在151加长东风运输车上的预制碎楼梯板采用¢15钢丝绳进行捆绑、II2t倒链用下拉索掴绑绳索，预制砂楼梯板捆绑稔定、牢固后方可上路行走.沿途设置二辆皮卡车跟踪护送，检查预制梁运输行驶情况,发现问题及时汇报解决.6、吊装验收合格后的预制睑楼梯板，利用场内I#港机吊装，吊装时严格按照有关规程及规定进行，牢记“川装十不准6.1 6装准备根据预制能楼梯板的近量选择6分钢丝绳，仔细检杳、保养钢丝绳，钢丝绳的接头要求牢固；根据楼梯板结构形式选择四点起加法：准备描杠、卡环等吊装工具：选择熟练的吊车驾驶员，吊装前对吊车进行检杳，认为正常后开始工作.6.2 起吊开始起吊前试运转一次，检查各机构的工作是否正常，制动罂是否灵敏可弊，并注意起重瞥回转范围内无障碍物。吊起楼梯板重物时，先吊起地面2050cm,检查起重机的稳定性、制动器的可热性和绑扎的牢固性等，确认可旅后，才能继续以缓慢速度起吊。6.3 预制碎楼梯板的吊装必须由专人负资指挥。6.4 预制睑楼梯板安装6.4.1 预制能楼梯板安装必须按设计图纸进行，严禁任意改变结构，6.4.2 吊装前所需的人员、机械、工器具、材料等准备到位，确定吊装用钢丝绳的直径、长度，确定吊点位践，先进行试吊，询认无误后，方可正式吊装。6.4.3 泮禁在同垂直面上安装操作。6.4.4 预制险楼梯板YTBI第一步板的下口护角钢/63X5与预埋钢板焊牢，焊长1200m,检杳合格后，I#港机方可脱钩，再进行下一块板的安装。6.4.5 预制舱楼梯板安装顺利：自下而上、按照楼梯板编号，逐步安装。646预制舱楼梯板检杳、调整、固定楼梯板就位前，对照楼梯测量放点，聘楼梯板调整、校正到位。楼梯板安装的允许偏差，不得超过规范所规定的偏差值。6.4.7 楼梯板与1.TI支座之间，采用M30#砂浆找平。6.4.8 细石碎补缝预制舲楼梯板就位、校正、调整完毕后，用C30细石碎鼓缝，防止漏嵌。7、安装人员7.1安装班长：（1）熟悉图纸及测量放点资料，了解安装部位的桩号、高程、支座形体、预埋件等具体情况。根据现场情况协助技术员做好预制险楼梯板安装工作。（2对楼梯板安装全过程负贡，即指导班组完成楼梯板的转运、翻身、起吊、就位、调整加固、检查等工序.（3）负员班组人员安装过程中的安全防护工作.（4）认真做好班组安装记录，做好本班组的文明施工°.?.2安装工：（1）能锅熟悉草图，独立承担安装任务，严格按照图纸和技术规范安装，确保预制险楼梯板安装版址。（2）协助班长检查和监督安装过程中的安全防护工作。（3）协助班长搞好本班组的文明施工。7.3协助工：（1）服从班长和安装工的安排，保证完成安装工序合格。（2）严格遵守安全技术操作规程，做到安全操作。8、进度计划根据资源配冏情况、运输距离及安装条件等，每天安装约56块板，故预制睑楼梯板进度计划约20天，间断安装作业。9、资源配置9.1劳动力资源（每班人员）人员数ft人员数ft起重工2人汽车司机4人测量人员23人指挥人员2人电工1人电焊工1人抹浆工1人协助工人46人9.2设备配置设备规格数量汽车吊8T/I2T1台加厂运输汽车15t1辆门机MQ20001台皮卡车1t2辆9.3水平与垂直运输材料用量材料数R材料数员6分钢丝绳4H×12m,6m4分钢丝绳2付X7m捆绑、刹车）2t卡环2个1.t-2t倒链2个51卡环4个15×15×250方木2根I2×12X150方木2根51倒链1个15麻绳2根XIOm10、安装质量保证措篦O严格执行班组自检，工区复检，质量部终检的三检制度，楼梯板严对号入座。02安装前，根据作业指导书、施工图纸和施工条件，认真进行班组技术交底，工区负交组织，质量部负资安装质量的检验。10.3技术培训，开展施工人员的职业岗位培训，使员工熟练掌握施工技术工艺。IK安装中安全注意事项11.1 每个安装人员都应熟知本工种的安全技术操作规程，在安装过程严格遵守本岗位安全标准，特殊工种操作人员持证上岗，每班前认真开展“班前五分钟安全教育”和“危险预知”活动。11.2 高空作业要挂安全带，遵守高空作业规定。11.3 预制碎楼梯板安装，应遵守吊装作业安全规定，每块板安装合格后、C30细石碎灌注完成后方可摘钩，以防止楼梯板位移、帧覆。I1.4楼梯板安装应按作业工序进行，楼梯板没有固定前，不得进行下道工序：使用的工具应经检查，防止掉头、断把等坠落伤人。11.5严禁安装人员卜班时，留卜松动和悬挂的楼梯板，11.6楼梯板在提升或下放过程应使用合格的绳索系好，较重的楼梯板提升或下放，必须有几个人分工合作，防止上平台、下平台对接作业时，挤伤撞击伤人。H.7预制小楼梯板安装前,凡参加安装的人员,应进行技术和安全教育,了解楼梯板及安装要求特点，确保安全生产。附图一份：预制能楼梯板安装起吊工艺图。
