铁路建设项目信息系统建设标准及信息系统设备清单表.docx

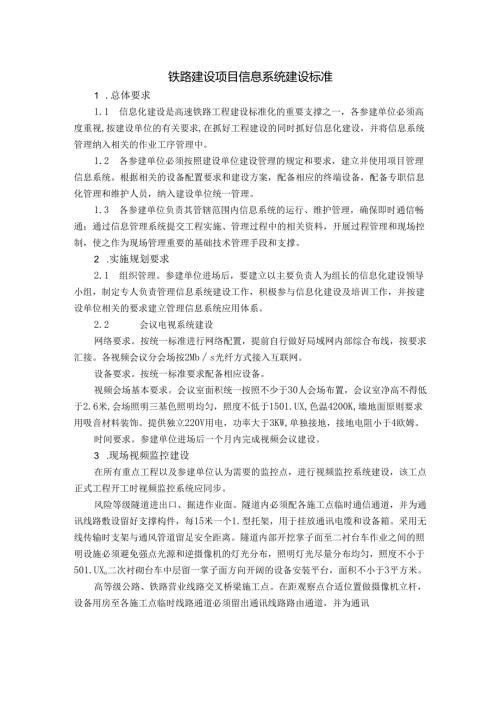

铁路建设项目信息系统建设标准1 .总体要求1.1 信息化建设是高速铁路工程建设标准化的重要支撑之一，各参建单位必须高度重视,按建设单位的有关要求,在抓好工程建设的同时抓好信息化建设，并将信息系统管理纳入相关的作业工序管理中。1.2 各参建单位必须按照建设单位建设管理的规定和要求，建立并使用项目管理信息系统。根据相关的设备配置要求和建设方案，配备相应的终端设备，配备专职信息化管理和维护人员，纳入建设单位统一管理。1.3 各参建单位负责其管辖范围内信息系统的运行、维护管理，确保即时通信畅通；通过信息管理系统提交工程实施、管理过程中的相关资料，开展过程管理和现场控制，使之作为现场管理重要的基础技术管理手段和支撑。2 .实施规划要求2.1 组织管理。参建单位进场后，要建立以主要负责人为组长的信息化建设领导小组，制定专人负责管理信息系统建设工作，积极参与信息化建设及培训工作，并按建设单位相关的要求建立管理信息系统应用体系。2.2 会议电视系统建设网络要求。按统一标准进行网络配置，提前自行做好局域网内部综合布线，按要求汇接。各视频会议分会场按2Mbs光纤方式接入互联网。设备要求。按统一标准要求配备相应设备。视频会场基本要求。会议室面积统一按照不少于30人会场布置，会议室净高不得低于2.6米,会场照明三基色照明均匀，照度不低于1501.UX,色温4200K,墙地面原则要求用吸音材料装饰。提供独立220V用电，功率大于3KW,单独接地，接地电阻小于4欧姆。时间要求。参建单位进场后一个月内完成视频会议建设。3 .现场视频监控建设在所有重点工程以及参建单位认为需要的监控点，进行视频监控系统建设，该工点正式工程开工时视频监控系统应同步。风险等级隧道进出口、掘进作业面。隧道内必须配各施工点临时通信通道，并为通讯线路敷设留好支撑构件，每15米一个1.型托架，用于挂放通讯电缆和设备箱。采用无线传输时支架与通风管道留足安全距离。隧道内部开挖掌子面至二衬台车作业之间的照明设施必须避免强点光源和逆摄像机的灯光分布，照明灯光尽量分布均匀，照度不小于501.UXo二次衬砌台车中层留一掌子面方向开阔的设备安装平台，面积不小于3平方米。高等级公路、铁路营业线路交叉桥梁施工点。在距观察点合适位置做摄像机立杆，设备用房至各施工点临时线路通道必须留出通讯线路路由通道，并为通讯线路敷设留好支撑构件，用于挂放通讯电缆和设备箱。如采用无线传输时，设备临时用房必须与摄像机的距离不大于2000米并且在可视范围内，摄像机及无线前端设备现场供电必须单独220V2KW供电。拌和站、试验室、隧道围岩监控量测信息化管理系统等（RCPMIS）各现场相关子系统（含PDA工程数据采集子系统）按照建设单位有关规定执行。附件：参考设备清单表参考设备清单表序号货物名称型号和规格单位数量备注分会场视频会议硬件设备1视频会议终端套12会议专用摄像机套1高速一体云台480TVCCD/256预置位/带遥控3会议专用麦克风套14投影机套1N3000流明5电动屏套1100电动玻珠幕6数字电视台1大于47英寸/16：9/1920*1080/水平视角大于175度/垂直视角大于175度/输入端子有VGA接口。7反馈抑制器套18通道/回声抑制8调音台套112路输入（8路话筒+4路立体声）9功放套175W/静态122dB动态95dB10会场音箱套215W&25W/98dB11三角架套2铝合金三节可调12设备机柜台119寸钢制喷塑13会场专用电缆及接插件国标批1RGB线/视频线/视音频插头14控制室设备电源台1过电压/欠电压保护功能二工点视频监控1.隧道监控点设备（采用有线传输）方案1顶载式云台枪式摄像机套1配夜间红外照明2综合监控终端（或编解码器）台13室外单模光缆室外4芯GYFA-4B1米按实际米数4视频电缆国标SYV-755米按实际米数5控制电缆国标RVVP2*1.0米按实际米数6设备电源供电缆国标RVV3*2.米按实际米数57室外单模光缆熔接及配件国标套1两端熔接及接续盒、尾纤8控制室设备电源台1电带过电压、欠电压保护功能9隧道内设备机柜1550*600*450台1（包括电源配线）10控制室设备机柜600*600*1200台119标准机柜2.隧道监控点设备（无线传输）前端摄像机和终端同上面有线方案1室外天线立杆6米套12遂道内无线音、视频、数据收发器（含天线）套1实现3KM绕射传输3无线音、视频、数据信号中继器套1根据需要增加3.桥梁重要交叉跨越工点远距离枪式监控点方案设备（采用有线传输方式）方案1顶载式云台枪式摄像机套1,2配变焦镜头和夜间红外照明2视频监控终端（或编解码器）台13室外摄像机立杆8米台14控制室内视频避雷模块套1F1.O接口F/F,标称放电电流5KA5光端机台2单模IoKM1路视频+1路数据+一路音频6室外单模光缆室外4芯GYFA-4B1米按实际米数7视频电缆国标SYV-755米按实际米数8控制及信号电缆国标RVVP2*1.0米按实际米数9设备电源供电缆国标RVV3*2.5米按实际米数10室外单模光缆熔接及配件国标套1两端熔接及接续盒、尾纤11控制室设备机柜600*600*1200台119标准机柜12控制室设备电源信号避雷模块套1流量20KA(820us)/残压W1.2KV/漏流W1.oUA13控制室设备电源台1稳压/带过压、欠压保护功能10室外单模光缆熔接及配件国标套1两端熔接及接续盒、尾纤11控制室设备机柜600*600*1200台119标准机柜12控制室设备电源信号避雷模块套1流量20KA(820us)/残压W1.2KV/漏流W1.OUA13控制室设备电源台1精密稳压、带过压、欠压保护功能4.特大桥一般要求匀速球型监控点方案设备1匀速球型摄像点前端台1配变焦镜头和夜间红外照明2视频监控终端（或编解码器）台13室外摄像机立杆8米台14控制室内视频避雷模块套1F1.O接口F/F,标称放电电流5KA5光端机台2单模IOKM1路视频+1路数据+一路音频6室外单模光缆室外4芯GYFA-4B1米按实际米数7视频电缆国标SYV-755米按实际米数8控制及信号电缆国标RVVP2*1.0米按实际米数9设备电源供电电缆国标RVV3*2.5米按实际米数10室外单模光缆熔接及配件国标套1两端熔接及接续盒、尾纤11控制室设备机柜600*600*1200台119标准机柜12控制室设备电源信号避雷模块套1流量20KA(820us)/残压W1.2KV/漏流W1.OUA13控制室设备电源台1精密稳压、带过压、欠压保护功能三隧道人员安全管理3.1RFID胸卡扫描1读写器有源RFIDReader台2每个隧道监控点安装2台2报警灯控制器套23人员标签集成到胸卡中枚每人一枚3.2指纹识别1指纹仪台1四PDA工程数据采集1PDA设备WM6/USB1.1/26万色/2.8英寸一3.2英寸TFT/触摸屏/320*240像素/频GSM/DCS900/1800/GPS/指纹/GPRS台见备注监理单位：总监、副总监、站长、监理工程师每人一台。施工单位：局指工程管理及技术人员每人一台；工区经理、总工、安质部部长、工程部部长每人一台。5.1自动监测1位移监测设备套102数据采集设备套103现场监测终端套1与视频监控终端结合5.2半自动监测1水准仪台12收敛计台2六网络设备6.1参建单位现场管理机构1路由器台123个100M局域网口2交换机台1模块化二层交换机，24个电口3网关防火墙VPN50以上台16.2施工工点1路由器台1三2个100M局域网口2交换机台1模块化二层交换机，24个电口七RCPMIS相关设备1客户端计算机当前主流配置台根据实际需要配备2数字证书客户端个根据实际需要配备3扫描仪普通平板台根据实际需要配备4数码相机300万象素以上台根据实际需要配备5打印机A4激光台根据实际需要配备八工程材料1各类设备安装辅助材料国标根据实际计列（光缆、连接线等）五隧道自动围岩量测
