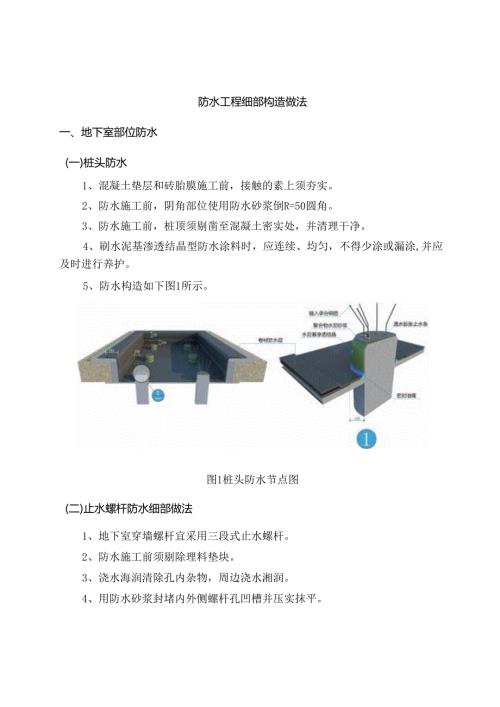

防水工程细部构造做法一、地下室部位防水(一)桩头防水1、混凝土垫层和砖胎膜施工前，接触的素上须夯实。2、防水施工前，阴角部位使用防水砂浆倒R=50圆角。3、防水施工前，桩顶须剔凿至混凝土密实处，并清理干净。4、刷水泥基渗透结晶型防水涂料时，应连续、均匀，不得少涂或漏涂,并应及时进行养护。5、防水构造如下图1所示。图1桩头防水节点图(二)止水螺杆防水细部做法1、地下室穿墙螺杆宜采用三段式止水螺杆。2、防水施工前须剔除理料垫块。3、浇水海润清除孔内杂物，周边浇水湘润。4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。5、防水构造如下图2所示。图2止水螺杆处防水细部做法图（三）止水钢板节点、""、""、“T”、“十”等异形止水钢板均需提前在场外预制加工。2、止水钢板焊接采用双面满焊，焊缝要饱满。3、防水构造如图3所示。Wii*mI如，木图3止水钢板节点图（四）地下室外墙防水临时保护做法1、阳角防水附加层施工，待面层防水施工完成后，对顶部用沙袋或砌块进行成品保护。2、防水施工顶部位置根据沙袋或砌砖的宽度进行确定，宽出100imnn3、防水构造如图4所示。图4外墙防水接头节点临时保护图（五）防水收口做法1、预留凹槽、檐口：浇筑时须预留防水收口20nm×5011un凹槽或做成60X60檐口，做凹槽时可采用预埋50nn宽板条的方式。2、清理：将凹槽及檐口清理干净。3、铺设卷材：凹槽及檐口80Omm范围内的卷材必须采取满沾法。4、收头处理：将凹槽及檐口防水收头处理用密封宫密封，檐口部位卷材铺至檐口底部即可。5、防水构造如图5所示。凹槽助水收"图5防水收D做法图二、厨卫部位防水（一）厨卫管根部防水节点1、厕、浴、的房间应采取迎水面防水，地面防水应在结构层的找平层上面，并反上墙壁面高出地面150mm。2、厨、浴、厨房间的地面应向地漏方向找坡1.%-3%,地漏口标高应低于地面不小于20mm。3、所有转角处一律做成半径不小于IOmm的均匀一致平滑圆角，不得将圆弧做的太大，否则将会影响墙面装修。（二）卫生间门口防水节点1、防水施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空鼓、起砂等缺陷，方可进行下一步工序。2、在防水施工前，在卫生间门口浇筑15mm高的C15细石较找水坝。3、丑生间四周墙根部防水，沿墙上返至成活面向上300mm,门口处的防水层，应沿墙上返，做到门口挡水坝的上表面，并延伸至墙外边皮200mm。4、在防水施工完毕后24h后进行第一次蓄水试验，蓄水至少50mm深，保持24h观察，查看卫生间水位是否下降，板底部和四周墙根是否有渗漏现象，如渗漏须从渗漏处逐步剔槽，找出渗漏点，将防水层重新补好，并再次进行蓄水试验，直至符合要求为止。5、厕、浴、脱房间的地面应向地漏方向找坡居3%地漏口标高应低于地面不小于20mmI-IMM三、外墙部位防水(一)穿墙管防水节点1、套管周圈须满焊100长2mm厚的翼环。2、防水附加层须向迎水面外延250mmo3、套管须内高外地，向外1%坡度设置。图8穿墙管防水节点图(一)外墙预留洞口封堵节点1、预留洞口严禁用砌块砂浆封堵，须用高一标高微膨胀防水混凝土封堵。2、须将预留洞口凿出斜口，利用止水螺杆将模板固定，利用投料口进行碎浇筑。3、碎强度达75%后剔除料口与墙齐平，抹灰收口。在迎水面粘贴防水卷材，卷材须向洞口周边各外延50mm四、屋面工程防水(一)出屋面结构收头槽做法1、在主体结构浇筑时须预留防水收口30mmX30mm凹槽，做凹槽时可采用预埋30mm宽板条的方式。2、将凹槽防水收头处理用密封膏密封。3,屋面女儿墙周边须设置半径250mm的圆弧形R角，并在R角上门设置PVC分隔条，屋面保护层面层与阴角交界处设置分隔缝，缝宽2cm内填防水弹性填充料。4、混凝土压顶须顺直、平整、美观且向内坡水不小于6%。内悬挑下口应做滴水线或鹰嘴。滴水槽宽度和深度不小于10mm。图10出屋面结构收头槽做法图(二)等高屋变形缝做法1、变形缝泛水处的防水设置附加层，附加层在平面和立面的宽度不小于250mm；防水层应铺贴或涂刷至泛水墙顶部；变形健内填充不燃保温材料，上部采用防水卷材封盖，并放置衬垫材料，再在其上十铺一层卷材。等高变形缝顶部宜加扣混凝十.或金属瓶板。65图I1.等高屋面变形缝做法图(=)不等高屋面变形缝做法1、在变形缝内填充不燃保温材料，在保温材料上方剪力墙植筋做悬挑板，悬挑板上方采用水泥防水砂浆或细石睑在基层进行找坡，坡度不小于5%,悬挑卜.口应做滴水线或鹰嘴，滴水槽宽度和深度不小于IOnmu（四）屋面落水口内排做法1、水落口杯上口的标高必须设在最低处，屋面直式水落口周围半径50Omm范围内坡度不应小于5%,防水层和附加层伸入水落口杯内部不小于50mm,并应粘接牢固。水落口杯与基层接触处应留宽20mm、深20mm凹槽，嵌密封材料。2、应采用成品铸铁落水口忐，顶部标高宜与面层齐平，水落口应处无积水现象、水算子起落灵活，整体达到最佳观感质量。图13屋面落水口内排做法图（五）屋面落水口侧排做法1、侧排地漏的安装平外墙装饰面，管口出水处低于露、阳台、屋面装饰面层IOmmo地漏周围50OnIm范圉内地面向地漏方向58坡度找坡。侧排地漏四周增加防水附加层。2、屋面外露竖向水落管每节不少于一个管卡，且安装牢固：管K间距为9001500mm。水落管内径应不小于75mm,距墙应不小于20mm,排水口距水簸箕宜为150-200mn;管卡应设在靠近水落管接头处、弯头处。（六）排气管处细部做法1、排气出口应埋设排气管，排气管应设置在结构层上：穿过保温层的管壁应打排气孔，屋面排气孔应做到做法一致、排列整齐、外形美观，应设置在纵横分隔缝的相交点处。2、排汽道纵横间距宜为6m,排汽道宽度宜为40廊；屋面面积每3611V宜设置一个排气孔。透气孔距屋面高度大于250mm,应做防水处理。图15排气管处细部做法图图16混凝土锥形支护墩模具图（七）上人屋面门槛节点做法1、屋面水平出入口防水层收头应压在混凝十.踏步卜，泛水处应增设附加防水层和护墙。2屋而出入口泛水距屋面高度不应小于250mm。屋面出入口Im范围内不得有积水。3、根部分隔缝内填2cm宽防水弹性填充料。油IHH1.(WB2<m>K9X图17上人屋面门槛节点做法图（八）上人屋面通气管出屋面做法1、根部直径500Inm范围找平层应抹出高度不小于30mm的圆锥台；管道周围与找平层或细石碎防水层之间，预留20X2Omrn凹槽，并用密封材料填密实：2、泛水距屋面完成面大于25Omn1,管道根部四周增设附加层，宽度和高度均不小于250mm；防水层用金属箍固定，上端用密封材料封严；管道IJ出屋面高度不小于2米。图17上人屋面通气管出屋面做法图
