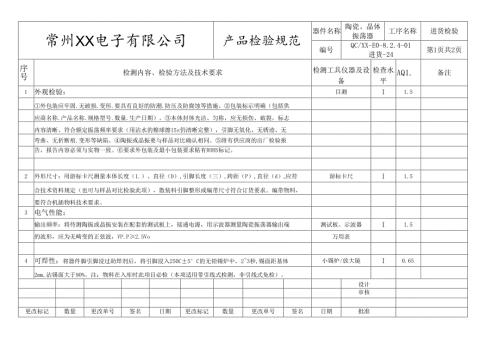

陶瓷、晶体振荡器进货检验标准.docx

常州XX电子有限公司产品检验规范器件名称陶瓷、晶体振荡器工序名称进货检验编号QC/XX-E0-8.2.4-01进货-24第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期），本体封体光洁、匀称，应无损伤、破裂，标志内容清晰、符合额定振荡频率要求（用沾水的棉球擦15s仍清晰完整），引脚无氧化、无锈迹、无弯曲、无折断痕.变形等缺陷。陶振或晶振要与样品对比确认相同。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有ROHS标记。2外形尺寸：用游标卡尺测量本体长度（1.）、直径（D）,引脚长度（三）,跨距（P）,直径（d）o应符游标卡尺I1.5合技术资料规定（也可与样品对比检验此项），散装料引脚整形或编带尺寸符合订货要求。编带物料，要符合机插物料技术要求。3电气性能：输出频率：将待测陶振或晶振安装在配套的测试板上，接通电源，用示波器测量陶瓷振荡器输出端测试板、示波器I1.5的波形，应为无畸变的正弦波，VP.P2.5Vo万用表4可焊性：将器件脚引脚浸过助焊剂后，将引脚浸入250C±5°C的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652mm,沾锡面大于90%。注：物料在入库时此项目必检（本项适用带引线式检测，非引线式免检）。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称陶瓷、晶体振荡器工序名称进货检验编号QC/XX-E0-8.2.4-01进货-24第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5环境试验：稳态湿热：将器件放在温度55土2,相对湿度90%95%的环境中放置48h,取出充分除去表高低温湿热试验箱I0.65面水滴并在常态（温度25土3湿度4080%）下恢复2h。外观无可见损伤，电气性能测试符合。低温贮存：将器件放在一40土2的环境中放置8h,取出在常态（温度25土3湿度4080%）高低温湿热试验箱I0.65下恢复1.h。外观应无可见损伤,标志清晰，电气性能测试符合。高温贮存：将器件放在85土2的环境中放置8h,取出在常态（温度25土3湿度4080%）高低温湿热试验箱I0.65下恢复1.h。外观应无可见损伤,标志清晰，电气性能测试符合。6有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次7检验要求及注意事项：项目为型式试验项目”（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
