配电箱安装方案.docx

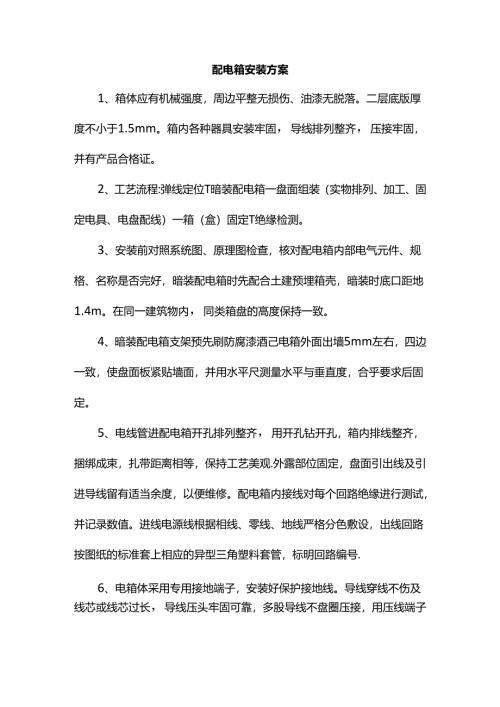

配电箱安装方案1、箱体应有机械强度，周边平整无损伤、油漆无脱落。二层底版厚度不小于1.5mm。箱内各种器具安装牢固，导线排列整齐，压接牢固，并有产品合格证。2、工艺流程:弹线定位T暗装配电箱一盘面组装（实物排列、加工、固定电具、电盘配线）一箱（盒）固定T绝缘检测。3、安装前对照系统图、原理图检查，核对配电箱内部电气元件、规格、名称是否完好，暗装配电箱时先配合土建预埋箱壳，暗装时底口距地1.4m。在同一建筑物内，同类箱盘的高度保持一致。4、暗装配电箱支架预先刷防腐漆酒己电箱外面出墙5mm左右，四边一致，使盘面板紧贴墙面，并用水平尺测量水平与垂直度，合乎要求后固定。5、电线管进配电箱开孔排列整齐，用开孔钻开孔，箱内排线整齐，捆绑成束，扎带距离相等，保持工艺美观.外露部位固定，盘面引出线及引进导线留有适当余度，以便维修。配电箱内接线对每个回路绝缘进行测试，并记录数值。进线电源线根据相线、零线、地线严格分色敷设，出线回路按图纸的标准套上相应的异型三角塑料套管，标明回路编号.6、电箱体采用专用接地端子，安装好保护接地线。导线穿线不伤及线芯或线芯过长，导线压头牢固可靠，多股导线不盘圈压接，用压线端子（有压线孑堵除外1所有接线要拧紧每个固定螺栓，防止线头松动。固定面板的机螺丝用镀锌圆帽螺丝，其间距不大于250mm,并均匀地对称分布于四角。配电箱安装完进行送电调试，在箱内分配开关下方,用标签纸标上每个回路控制的负载名称、位置,以便用户使用、检修。
