沥青混凝土心墙工程监理实施细则.docx

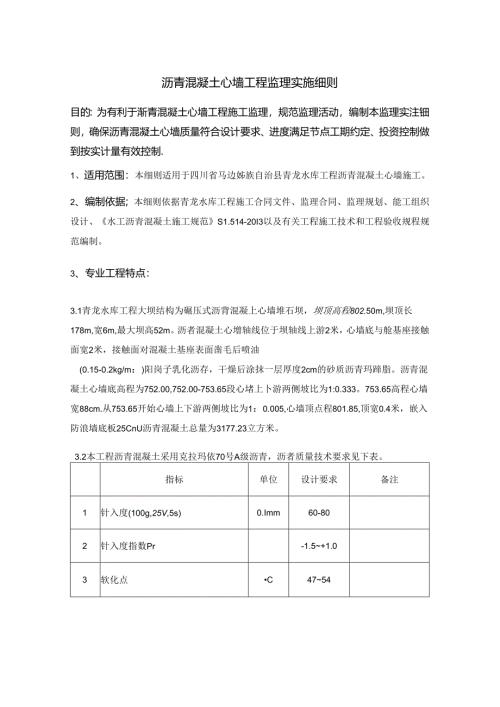

沥青混凝土心墙工程监理实施细则目的：为有利于渐青混凝土心墙工程施工监理，规范监理活动，编制本监理实注钿则，确保沥青混凝土心墙质量符合设计要求、进度满足节点工期约定、投资控制做到按实计量有效控制.1、适用范围：本细则适用于四川省马边姊族自治县青龙水库工程沥青混凝土心墙施工。2、编制依据；本细则依据青龙水库工程施工合同文件、监理合同、监理规划、能工组织设计、水工沥青混凝土施工规范S1.514-20I3以及有关工程施工技术和工程验收规程规范编制。3、专业工程特点：3.1青龙水库工程大坝结构为碾压式沥背混凝上心墙堆石坝，坝顶高程802.50m,坝顶长178m,宽6m,最大坝高52m。沥者混凝土心增轴线位于坝轴线上游2米，心墙底与舱基座接触面宽2米，接触面对混凝土基座表面凿毛后喷油(0.15-0.2kg/m：)阳岗子乳化沥存，干燥后涂抹一层厚度2cm的砂质沥青玛蹄脂。沥青混凝土心墙底高程为752.00,752.00-753.65段心堵上卜游两侧坡比为1:0.333。753.65高程心墙宽88cm.从753.65开始心墙上下游两侧坡比为1：0.005,心墙顶点程801.85,顶宽0.4米，嵌入防浪墙底板25CnU沥青混凝土总量为3177.23立方米。3.2本工程沥青混凝土采用克拉玛依70号A级沥青，沥者质量技术要求见下表。指标单位设计要求备注1针入度(100g,25V,5s)0.Imm60-802针入度指数Pr-1.5+1.03软化点C47544IOC延度，cm25515C延度，cm1506含蜡量(蒸镯法)，%27闪点，'C2608舱点，'C-109含水量.%0.210溶解度，%99.511密度(15C)g/cm1.01-1.0512薄膜烘箱试验(163,C,5h)质量变化，%+0.513残留针入度比(25,C),%7014残留延度(10,C).cm615残留延度(15*C),>cm10016脆点C<-817软化点升高r<53.3本工程沥声混凝土骨料来源于水碾坝灰岩骨科场。沥青混凝土粗骨料质证技术要求见下表:序号顼目单位技术要求符注粒径mm2.36-19两级破碎2超径率%<5圆孔筛检验3逊径率%10圆孔筛检验1表观密度g/cm32.605与沥青粘附性三4水煮法6针片状颗粒含量%25颗粒最大、最小尺寸比大于37压碎率%30压力400KN8吸水率%29含泥量%0.510耐久性%12瓶酸钠干湿循环5次的质量损失11其他岩质坚硬，在加热条件卜.不至于引起性质变化,不得使用风化岩石加工沥青混凝土细骨科质量技术要求见卜沃:序号项目堆位技术要求备注1粒径mm0.075-2.36级配良好2超径率%53表观密度g/cm32.554吸水率%<25含泥量%0.56水稳定等级级6硫酸钠溶液沸煮Imin一耐久性%15硫酸钠干湿循环5次的质量损失8有机质含量浅于标准颜色9其他岩质坚硬，在加热条件卜.不至于引起性质变化3.4本工程沥者混凝土填料为矿粉，质量技术要求见下表：（已变更为水泥，设计未出相应技术要求。）序号项目单位技术要求备注1密度gcm,2.52亲水系数1.0煤油与水沉淀法3含水率%0.54细度<0.6%1005<0.15%>906<0.075%>857其他不结团块，不含泥土、有机物等杂质3.5本工程碾用式沥青混凝土主要技术性能指标见下表:序号顼目技术指标备注1密度(gcn5)2.382孔隙率（）<3室内马歇尔出实试件空隙应V2%3渗透系数cms）1×1064水稳定系数0.905骨科最大粒径（11un）196马歇尔稳定度（N）>500016.4-C一马歇尔流值（O.Inn）30-11016.4-C8弯曲强度（Mpti）1.0根据室内试验成果确定9弯曲应变（）>0.816.4*CIO内摩擦角（）25室内三轴试验，温度16.44C,静压11钻结力(kpa)350IOMpa,3分钟(作为参考控制指标)3.6本工程沥件混合料配合比的允许偏差见下表检验类别沥吉粗骨料细骨料城料允许偏差(%)逐盘、抽提±0.3±5.0±4.0±2.0总量±0.1±2.0±2.0±1.03.7本工程沥青混;疑土降雨、低温，施工、停工标准见下表日降雨量(三)平均气温(C)0-55-1010-30>3030-55-00-5<-5施工停工停工停工施工施工防护施工停工3. 8沥者混凝土作为防渗结构是一种可靠、经济、先进的水工防渗措施。她的优越性表现在沥者混凝土作为土石坝的防滑体，具有防渗性能好：适应能力强：节省防渗土料，少占农田，保护耕地，有利丁水土保持：工程量少：机械化程度高，施工速度快；塑性性能好，抵抗冲击能力强：耐久性和裂缝自愈能力好：不需设置接缝等优点。但对原材料侦量要求较高，需要加强原材检测及半成品检测，受气候影响较大.施工技术要求较高，海工过程复杂，单体工程造价高.4、专业工程开工条件检查4. 1工程承建单位应在现场咽压试验前完成室内配合比试验，现场碾压试验应根据设计文件和合同技术规范要求，选择与心地施工条件相似的部位完成碾压试5佥。碾压试脸部位、试脸大纲均应事先报经业主和监理部批准“5. 2现场碾压试验结束后，承建单位应及时整理试验成果报告送监理部审批。其内容应包括：1.1.1 施工工序、施工工艺及方法与采用的设备;1.1.2 材料及配比的合理性:1.1.3 根据不同铺填厚度、碾压遍数等所确定的碾压参数等有关建议：424特殊部位的处理方法；1.1.5 变形观测成果分析.4.3 承建里位应在心墙填筑开工的7天以前，根据忒验成果和监理部审批意见与设计、规范要求，结合现场施工条件，编制碾压式沥吉混凝土工程施工方案报送业主和监理部批准,其内容应包括：4.3.1 工程概况4.3.2 灌浆工序、工艺和压力：433原材、配比、碾乐参数：4.3.4 施工进度计划：4.3.5 机械设备配置与劳动力组织：4.3.6 质量保证措施;4.3.7 试验、监测部位、数星、方法等：4.3.8 作业原始资料收集与整理；439施工安全与环境保护措施。4.4 承建单位必须按合同要求组织施工设备进场。运至海工现场用于碾压式沥青混凝土作业的各种机械设备、仪器仪表、计量监测装置和其他辅助设备，必须经过检查、率定、安装调试并经监理工程和认证合格后，方可使用。4.5 承娓单位应做好原材检测、配比、现场碾压试验等准备工作，并于碾压式沥者混凝土心墙作业开始前将试验成果报送业主和监理部批准。开工申请资料有以下内容：碾压式沥者混凝土施工专项方案：施工平面布用图和控制点签证单：仪沿仪表率定报告；压力容器检测报告：原材检测报告；配合比试验报告：碾压试验报告：接触面、模板验收申请。4.6 上述报送文件连同审签意见单均一式四份，经工程承建单位项目经理（或其授权代表）签署并加盖公章后递交。监理部审阅后限时返回审签意见单一份，原文件不退回。4.7 除非接到的审格意见为“修改后重新报送”，否则承建单位可即时向监理部申请开工。监理部将于接受承建单位申请后的24h内开出相应项目的开工通知或开工批发文件.5、现场监理工作内容、程序和控制要点职贵I总监理工程师：组织实施碾压式沥肯混凝土心墙施工监理活动，组织审批工程价款支付。各专业监理工程师：负责实施开工、施工过程控制、质量控制及验收单元活动监理员：做好日常检查、填写记录、及时向监理工程师汇报情况5.1 工作内容：5.1.1 施工准备阶段的监理工作内容5.1.1.1 认我熟悉施工图纸、技术要求、工艺规能、设计文件及相关施工文件，校核工程量，并编录单元资料档案，建立施工流水台帐。5.1.1.2 收集并掌握接触面情况，周边施工状况，理解设而意图，熟悉飒压试验成果及检测须率、方法，预测施工中可能出现情况。5.1.1.3 明确监理工作各阶段职贡、任务、工作程序、内容、工作依据，熟悉施工、监理合同，明豳参建各方权利和义务。1.1.1.1 组织设计单位和施工单位进行技术交底，对施工方案进行审核批准”5.1.1.5 督促施工单位人员、设备及时到位，进行设备率定、材料检测，审查率定证明和检测报告，并到现场对设备型号、材料品牌.、批次、生产期等进行核实。51.I6检查施工部位放样、标记是否正确，控制点成果有无测量监理签证，控制点保护和标记是否妥当。5.1.1.7 检查工作面及沥青混凝上配制系统，施工所用风、水、电设备管路、线路等布置是否合理，准备工作是否到位，检查周边施工条件是否适应施工，并进行碾压前综合验收“5.1.1.8 签发浙青混凝土单元施工开工批复。5.1.1.9 现场旁站，做好原材、沥者混凝土的温度检测，并形成记录.5.1.2施工过程监理工作内容：5.1.2.1监理对用丁心墙施工的沥青、粗细骨料,水泥进行平行检测,并要求施工单位按施工规范规定的量或按期、批对进行质量检验，并提交检验报告，未经监理审批的原材料不得用于施工。原材应妥善保存。5.122设备、仪器，应具有良好稳定性和连续工作性能，能满足施工需要，并按规定进行保养、检修、保证完好率80%以上。所有设备检修、率定均报送监理工程和审核，并有现场设备运行、检修记录。5.123按照批准的施工措施计划检查施工方是否按章作业，文明施工，同时加强痂量和组织管理，做好记录与整理，并定期向建设单位汇报.5.1.2.4施工工序质量控制沥青混凝土心墙辘压前承建单位应对各工序质量进行自检，检查内容包括：基础面、层面的凿毛及处理（2）施工准备工作（人员配备、原材料、运输车辆等）沥青混凝上生产及根压准备（4）其他需要检测的项目承建单位在自检合格后，在开仓前312小时通知监理工程师对上述内容进行检查确认，并在认证合格后办理单元工程开工签证手续“承建单位应按合同、施工技术规程和质量等级评定标准规定的数量和方法对拌和沥青舲混合料和各种原材料进行取样检测,以书面形式向监理部提交书面试验报告。重要部位施工过程中，承建单位应有技术人员、质检人员必须在施工现场进行技术指导、侦检及作业调度.承建单位应严格按批准的沥青的配合比拌制。对于运送和辗压不合格的，监理工程和有权奏令拒
