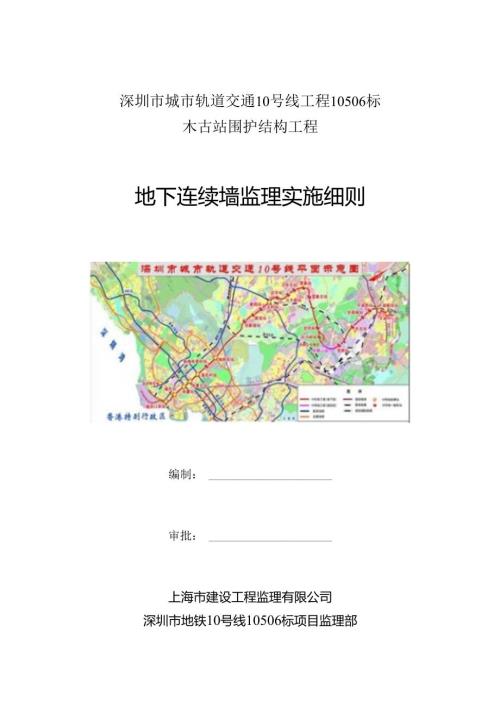

深圳市城市轨道交通10号线工程10506标木古站围护结构工程地下连续墙监理实施细则编制：审批：上海市建设工程监理有限公司深圳市地铁10号线10506标项目监理部二。一六年五月十二日一、专业工程概况及特点11、工程概况I2、工程特点13,地防水文特征2二、执行标准、法规及依据2三、设计要求及主要技术参数3四、监理工作流程4无、监理工作的控制要点及目标值6六、监理工作的方法及措施12七、监理旁站内容方法和要求13八、地下连续增监理检森记录表式14一、专业工程概况及特点1、工S概况木古站位T龙岗区平湖街道木古村，沿平吉大道（平新北路）必南北向布设，跨新木路、彩姿路路口。东临原深圳市农商银行平湖支行（现空置.）等多层建筑,西临近平吉上苑售楼处、达尔讯科技园厂区：西南临为平吉上苑、二期商住项H（在建）；车站南端跨新河路路口，前抵广深高速公路匝道。车站为地卜两层岛式站台车站（含站前单渡线），车站共设4个出入口通道、1个消防疏散出入口。车站起止点里程:DK26+164.61'DK26+511.70,车站有效站台中心里程:DK26+394.000.车站全长347.09m,标准段宽20.2m,标准段必坑最深可达19.5m,顶板覆土约3.0m。车站主体采用明挖顺筑法施工，主体围护结构：采用80Omm厚连续墙（共计133幅）+一道磴支撵t两（部分三）道钢支掾；端头井处围护结构体系采用80011u厚连续墙一四道碎支撑。地下连续地采用水下C35P8混凝上，连续墙共分“一”字型标准墙幅和特殊墙幅。其中“一”字型槽段有119幅，特殊里槽段有14幅，其中“1.”型12幅，其中“Z”型2幅“一”字型有4000mm、5000mm、6000.6600、760Omm五种幅宽类型，7600幅宽适用于盾构开孔段，连续墙接头采用工字型钢板封口接头。2、工程特点（1）木古站位于平吉大道上，地卜管线多，由于工期紧张，需要与管线迁改交叉进行。（2）基坑高周边工商业建筑物和地下管线距高近，沉降变形控制要求高、难度大。（3）周边主要为交通主干道和居民区，车辆、行人流量大，环境保护和安全文明施工要求高。（4）地版条件笈杂，地连墙大部分需进入强、中、微风化岩层，部分堵段中、微风化岩面而，施工难度大，质fit控制要求高。（5）围护结构因受工期和施工场地限制，需分段分期施工，各期施工场地狭窄，安全文明施工控制难度大。3、地质水文特征(1)工程地质站址范围原始地貌为低丘，地形起伏较大，呈两端而，中间低地势.场地指露到的地层主要有第四系全新统人工堆积层(Q-Ini1.),第四系全新统冲洪积层(Q1.a1.+p1.).第四系晚更新统冲洪积层(Q3a1.÷p1.),第四系残积层(QCI)、侏罗系(J)角岩.车站底板为1黏性土、1全风化角岩、2T强风化角岩、3中风化角岩、4微风化向岩，基坑开挖深度内遇1索原土、3黏土、9砾砂层、4淤泥质黏性土、1薪性土、1全风化角岩、27强风化角岩、3中风化角岩、4微风化角岩。(2)水文地演本站点地表水，不发育，仅场地东侧有一条排水明渠，宽度约为4%现场调研深度约3m,浆砌片石结构。根据其赋予介版的类型，本工点地下水主要有两种类型：-是松散岩土层中的孔隙潜水，主要赋存于笫四系覆盖乂中：另一类为基岩裂隙水，主要赋存丁块状强风化、中等风化带、微风化及构造节理裂隙中，略具承压性。地下水位埋深2.00'8.OOm.标高58.66、65.70m.二、执行标准、法规及依据1、建设监理合同、施工合同及招投标文件2,工程设计文件(设计图纸、技术说明、设计交底会审纪要等)3、经公司批准的监理规划：4、经审批的施工组织设计(方案)5、建设工程监理规施(GB503I9-2013)6、相关的法律法规及标准，地下铁道工程施工及验收规范(GB50299-1999)(2003版)：建筑工程施工质量验收统一标准(GB50300-2013)工程测量规范(GB50026-2007)6城市轨道交通工程测量规范(GB50308-2008)：城市轨道交通工程监测技术规范(GB50911-2013)：建筑桩基技术规范JGJ94-2008.建筑基坑支护技术规范(JGJ120-2012)深圳市基坑支护技术规范BSJG05-2011钢筋焊接及验收规程(JGJI8-2012)钢筋机械连接技术规程(JGJIo72010)混凝土结构施工图平面整体表示方法制图规则和构造详图(010G101)混凝土泵送施工技术规程(JGJ/T10-20U)：d建筑枇基检测技术规范(JGJ106-2014)；混凝土结构工程施工质量验收规范(GB50201-2015)建筑地基基础工程施工质量验收规范GB50202-2002,施工现场临时用电安全技术规范(JGJ16-2005):建筑施工起重吊装工程安全技术规范JGJ276-2012.三、设计要求及主要技术参数.1、地下连续墙厚0.8m,标准墙幅宽度为6m,共计133幅，其中“”字型柏段有119幅,特殊型槽段“1.”型12幅，“Z”型2幅,“一”字型有4000mm、5000m6000、6600、760Omn五种幅宽类型，7600幅宽适用于盾构开孔段，连续隔接头采用工字型钢板封口接头。2、地连墙底嵌固深度不小于6米或进入微风化21.5米，进入中风化-2.5米，进入全风化、强风化26.0米。3、地下连续墙混凝土设计强度等级为C35P8(水下)，导墙：C25混凝土：格构柱钻孔滩注桩：C30水卜混凝土：冠梁、腰梁、能支掾：C35混凝土：注浆的水泥浆：采用强度等级为42.5级普通硅酸盐水泥拌制：4、钢筋混凝土结构最外层钢筋保护层厚度：连续墙：迎上面f5护层为7011m,背土面保护层为70mm：钻孔滓注桩：70mm；墙顶冠梁保护层为3011m;支撑301111i:压顶梁SOnnU5、梢段腌工精度要求：墙而局部突出不应大于100mm；槽段的长度允许偏差±2%：槽段允许偏差+1.5%、-1.0%；地下连续墙槽段垂直度允许偏差V"300,6、槽段检测要求：地下连续墙全部槽段的成槽施工过程须采用超声波进行垂直度检测，每幅槽壁垂直度检测不少于2个断面，浇吩前必须进行沉渣厚度检测（检泅单位应编制详细可行的检测方案，经各方认可后方可实茂）.四、监理工作流程监理打核不合格槽段定位导墙施一匚标高、钢筋、模板验收设备选型与方案相符一挖机就位合格成墙检查签发开挖通知I不符设计要求检测泥浆性能:成槽施1.比田、稠度、PHtfiH土方外运坑底跣梢统槽深度、宽度<岩样确定/泥浆储备不少于20次，刷头无泥<接头清洗不符设计要求槽底换哌检自湘浆指标沉渣厚度验收合格纲筋能吊装仅一期槽段，按设计要求检查型制外回填必翟时须做.清.检西沉渣厚度下导管碎淡筑标号、出厂时间、抗渗等级.视滞讨检查水灰比、压力、水泥用壕/泥浆回牧再生旁站纲筋笼吊放过程检测坍落度、抗压、抗港试块制作T全程旁站坑底注浆检杳导管位同、长度、节数、距坑底距离劣化泥浆处理五、监理工作的控制要点及目标值类型拄要点目标值备注事前控制资质i"r在地下地工程开工前，对地下连续墙6工垠位（包括成槽、材料检测总位及商品碎搅拌站）进行资质审查.审查内容应包括：企业法人营业执照h资质等级证书、诚信记录、施工企业的业镯材料等。计底设交参加设计施工图会审和设计交底,并提出意见和建议.方案审批审衣施工单位提出的施工组织设计或施工方案，起正吊装方案衢经专家评审，签署书面意见。施工准备工作K督促施工单位做好场地平整工作及施工机械行走的道路铺筑.2、检查混浆砧环系统的设置情况.3、检代挖机、吊机及其它辅助设备的配备和运行情况以及施工单位自检蛤收记录、专门检刈机岗的机械检测合格证，检/计Jaia备、测量工具、检测工具（测能、卷尺、测槽仪、羟纬仪、水准仪等）的标定情况.5、审查电焊工、电工、起重工等特殊工种的上梅证。6、审交原材料产晶的质保书、合格证、准用证及於配比，要求施工单位在见证人的监督下进行材料取样及送样亚试合格，永久结构的地下连续埔，其碎抗港鲂值标准可按现行国家标准E地下防水工程施工质疑验收规范XGB5O2O8执行.开工令签发开工令应具爵的条件：1、施工许可证已获得政府主管部门批准；2、施工组织设计（脩工方案）已获总监理工程师批准：3.施工图已经审图部门审批并签署审枇意见：1、施工单位现场管理人员、施工人员、设备、材料已落实进场，并按规范要求现场见证取样进行更试；5、现场已具备一:通一平条件.监理检;前组织"开赛理交底会议，就监理纪律、监理方式、验收程序、工艺环节技术要求等，向施工总位进行交底，成槽试验施1.前应先进行试成柏,以检验泥浆的性能指标、成槽机的选型并宓核地防资料.试成槽前检单位应针对本试验槽段的具体情况,制详Ia可行的检冽方案，经各方认可后方可实类型控制要点目标值备注"大施工1、要求施工旗位在导墙放样自检后，分段域报导墙复核单.羟复验后予以签证.2、导墙深度必须满足设计要求塔底必须筑于坚实的土而J1.不得漏浆深度一股为浇筑至老土以下20cm,堵顶反1.1.宜高出地面100-20011n,导瘠厚度25Omn300«n,墙恻不应回填垃圾及其他透水材料.3、仔墙内但地面不平整度V5伽，墙面位置时轴跷的距离允许儡差±10鹏，导墙净距为地下地设计厚度加50mm的施工余量,导堵中线外放100mm,1.导墙拆模后,要求立即做好墙间临时支撑.水平支撑间距、上下几道应符合设计要求,能强度未达到设计强度前,小机等重型设番禁止在导墙冏近停置或作业，防止林墙位移或开裂。5、已完工的导墙应松杏其净空尺寸，堵面平整度和垂直度.6.施工机械作业道路应考虑到130吨覆带吊频繁行驶行吊,钢筋笼、型钢等会对施工道路产生影响,所以施工道路必须坚固.施工道路与导蜡翻边应构筑成一体。成槽诜槽控制1、地下连续墙要求预先在导墙上标出各档段的范胭和编号，正式开挖的，脩了单位应m报地下堵Wi段开挖通知单.经5金检符合要求后予以签证.2、定位：梅段定位应准确：成槽机应平稳，机架应保持乖百。3、挖椅次序规定：要求严格按照槽段分解图，合理安排挖槽次序，防止由于次序不当造成槽段失去稳定或局郃塌落.在泥浆可能漏失的土层中成樽时,必须有堵漏措施.储备足膨的泄浆,如槽壁局部塌阴产充时，应物楮段仲1填后重新成肛1、垂直度也制：成槽过程中利用成用机自身的纠偏仪器，和经玮仪进行垂直度的控制，成槽时彻时刻注意垂II度变化，做到协信朋纠，槽壁垂H度应符合设计要求：1/300,垂直度出现偏移严重的，应进行超声波测试,进行分析、纠偏.5.坊底胡柏应根据设计要求.地下连城墙嵌固深度原则一般为：全强风化层为26.0m,中风化层不小于2.5m,微风化层不小于1.Sm,铳槽完成后对槽段的宽度、深度、沉淤厚度及垂直度迸行检验。6、本工程地下连续墙的成悟脩J：过程须采用超声波进
