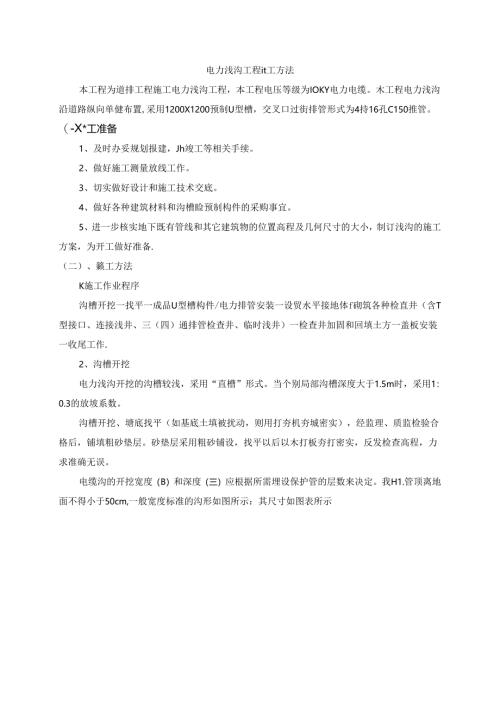

电力浅沟工程it工方法本工程为道排工程施工电力浅沟工程，本工程电压等级为IOKY电力电缆。木工程电力浅沟沿道路纵向单健布置,采用1200X1200预制U型槽，交叉口过街排管形式为4持16孔C150推管。（-X*工准备1、及时办妥规划报建，Jh竣工等相关手续。2、做好施工测量放线工作。3、切实做好设计和施工技术交底。4、做好各种建筑材料和沟槽睑预制构件的采购事宜。5、进一步核实地下既有管线和其它建筑物的位置高程及几何尺寸的大小，制订浅沟的施工方案，为开工做好准备.（二）、籁工方法K施工作业程序沟槽开挖一找平一成品U型槽构件/电力排管安装一设贸水平接地体f砌筑各种检直井（含T型接口、连接浅井、三（四）通排管检查井、临时浅井）一检查井加固和回填土方一盖板安装一收尾工作.2、沟槽开挖电力浅沟开挖的沟槽较浅，采用“直槽”形式。当个别局部沟槽深度大于1.5m时，采用1：0.3的放坡系数。沟槽开挖、塘底找平（如基底土填被扰动，则用打夯机夯城密实），经监理、质监检验合格后，铺填粗砂垫层。砂垫层采用粗砂铺设，找平以后以木打板夯打密实，反发检查高程，力求准确无误。电缆沟的开挖宽度（B）和深度（三）应根据所需埋设保护管的层数来决定。我H1.管顶离地面不得小于50cm,一般宽度标准的沟形如图所示：其尺寸如图表所示电缆沟的尺寸表玻璃纲管的内径二列三列四列C100MM8090I1.O。150MM90I1.O130C200MM1001301603、钢筋砂U型构件安置1.2m*1.0m）<x><x>H1成品钢筋碎U型槽表面应平整，线型直顺，无凹凸、缺边掉角、裂缝、孔洞，预埋钢板位置正确，开挖沟槽内无泥土，砖石等杂物。用5T起重吊车起吊安装预制钢筋碎I型浅沟构件。安装U型槽时，注意浅沟中线，做到准确无误。安装应平稳，顺直、接口平直，宽均匀。采用连砂石填充驻U型浅沟底的排水孔。电力电缆沟采用钢筋混凝土萩板，每块宽05m,每隔15m以及连接井、转角和电缆沟T型口处设置四块可揭盖板（加金属边框型），电缆沟活动盖板上做上“电力”标志，固定靛板接缝处用1：2.5水泥砂浆堵抹严密.4、电力电缆排管施工电力浅沟穿过道口或机动车道，为满足承载要求，则将U型沟槽改为电力排管结构.电力推管用玻璃钢电缆保护管的质量应符合设计要求。电力推管施工工艺流程如下：挖槽一浇筑C15险平基一安装玻璃钢电缆保护管一绑扎结构加强钢筋（必要时）一支模一浇筑磴保护层一养护一拆模一回填上.、沟底基础地下导管一般要承受其枚盖土的荷全和外界附加的荷亚（交通主辆及我所载货物的重量）。因此对沟底的基础处理应予高度重视，不良的基础将会引起导管的Z字型移位及局部应力集中，使电缆的安全遭受威胁。a.对一般上塔的地段：只要在沟底敷设50-100nm的黄砂层并加以压实整平即可.b.对部分土壤层较差的地段：为预防沟底地面土壤松软、产生不均匀沉陷，在沟底用石灰砂浆或水泥砂浆敷填50-100mm井压实整平即可。（2）、保护管的连接敷设管子的连接操作方法比较便捷，只要；奇管子的插入端插进管子的接受端即可。具体操作步骤如下：a.用清洁抹布擦净管子的插入湍外表面和接受端里面及橡胶密封圈“b.管的连接和敷设：先将管子配置好，然后按顺序将管插接.其配管方法如下图所（3）、对多U多列管的敷设在第一层樗管敷设好后，其面上加覆碎浆（水泥、瓜子片石、黄砂）约3师米厚度即可.然后将第二层排管敷设（不必等碎干燥即可排管）在第二层插管面上、用同样方法及厚度加里碎、依此可排管3-5-7乂不等。但在最上面乂的排管面上的险最好加班到5厘米厚度，这样在7TO天保养期限后、即可穿越电缆线。（4）、回填土的覆盖在排管完毕以后，即可没盖回填土，并将回填十.压实、整平至路面齐平。、玻璃钢管的运输、堆放（如图示）5、接地装苴电缆沟外侧铺设根10阕钢作为水平接地线，水平接地极与支架预埋件可独焊接,每隔IOm设接地角钢同水平接地线可苑焊接，凡焊接处均刷沥青防腐。沿电力排管埋设一接地圆钢，同时每隔IOm设置重熨接地角钢，具体做法见大样图。电缆井内金属构件均采用热镀悴扁钢50x5与接地装置连接，接地电阻1欧姆。6、安装电缆支架安装电缆支架，在安置沟槽盖板之前进行先清除沟槽内建渣等杂物，然后再焊接支架。电力浅沟内挂.巴电力电缆的结构为单个特制金屈支架。一般情况，两支架间之中心间距为1.0米，而I1.仅在拳道路中心线测设支架。在检查井、浅井、T型接口结构处，前后金属支架的距离不得小于3.0米，金属支架电焊于沟槽一预埋钢板上，必要时加垫小钢板块焊接就位。支架面应与沟槽堵面及沟底面垂直，不得斜置，焊接点的焊渣应清除,紧接对施焊点作防锈处理。即先涂刷一遍防锈漆，随后再刷一遍银粉漆。7、沟槽回填与盖板安装浅沟、排管接地装置安装毕，当能强度达到设计强度的70%以上时，进行沟槽回填土工作。分N回填，填土厚度不大丁T5cm,用手夯夯实.要求分层夯实，井周填土到位，压实到位。排管顶，井周及浅沟两侧无下沉迹象。回填上必须符合要求，不得掺杂腐植土、生活垃圾等。控制好土的含水量，不得过干或过湿。采用分层回填、分层压实。施工、测量、质检、试脸人i应严格控制填土U厚度，并在井壁上划出回填区域，严格按规范要求进行操作。具体施工程序如下：回侦一夯、压实一质检、实验室人员取样一称量、计鸵、得出结果（不合格者，通知施工人员进行返工处理,消除不合格点）一合格后填表.报监理工程师签字认可一上一层回填。浅沟盖板表面应平整，无缺边、掉角、裂缝、露石、麻面。预制钢筋磴U型槽盖板，人工搬运安装。小心轻放，以避免板块损坏，影响美观。盖板安装应平顺，缝宽均匀。安置盖板前,再次清除沟槽内的建渣，测量:浅沟预制构件高程，用水泥砂浆进行调整，保证盖板位理的准确性。浅沟明蛊板顶面横坡与人行道面横坡一致。板间对接缝搭接紧密，平稳。8、检查并施工检查井、转角、T口等处须能揭开，以便放电缆。可揭盖板均采用加金属边框型.因道路路面设计高程已换算至浅沟中线，故施工时应与实际高程核实。检查并施工，如遇到问题，及时请设计人员、监理、业生和相关部门人员到现场共何研究处理。检查并施工前，认真确定井位，基坑开挖毕.测定高程，人工检平，放线施工。井体几何尺寸务必正确，井内井外水泥砂浆抹面平整。要求井壁垂直，抹面压光，无空鼓，裂缝。预埋钢板位置正确。井底平整，无枳水，无泥土砖石等杂物。集水坑位置正确。井枢、井盖要求完整无损，配套严密，安装平稳，位置正确.浅井、排管接地完成后，须经监理验收后方能回填:排管边距井底及边应不小于20cm：三通、四通井的主级与支线排管之间应有高差，高差（两排管顶和顶、底和底之间）应不小于45cm。井的接地及挂钩安装参照破砌浅沟接地、挂钩安装图执行：井两侧接地预理铁采用热浸锌50X5扁钢沿外墙周边焊接贯通并与排管或浅沟接地线焊接联通。三通井及排管直线井结构图参照四通井结构图，对应平面图中无排管接入端处侧墙不开洞即可。9、施工注意事项1 ）、管线敷设必须在路基喉压合格后才能开槽敷设，遵循由深到浅的施工工序，控制好管线平面位置及交叉口标高。2 ）、管线施工应符合6电气装置安装工程电缆线路施工及验收规范3。3 ）、接地装置采用的钢材均为热微锌。4）、钢筋碎的减含员限值W3.0kgm2,氯离子含量限值或0.2%。5）.如果因用户原因有新增道路出口，在此路段的电力浅沟改为电力持管.其它未尽事宜，参见相关国家有关设计及施工规范，如有施工障碍，及时与设计院设计人员联系。6）、施工现场应贯彻“安全第一，预防为主”的方针，严格执行C建设工程施工现场供用电安全规范GB5019193以及国家现行的有关标准、规范的规定。
