化工工艺管道系统试压方案.docx

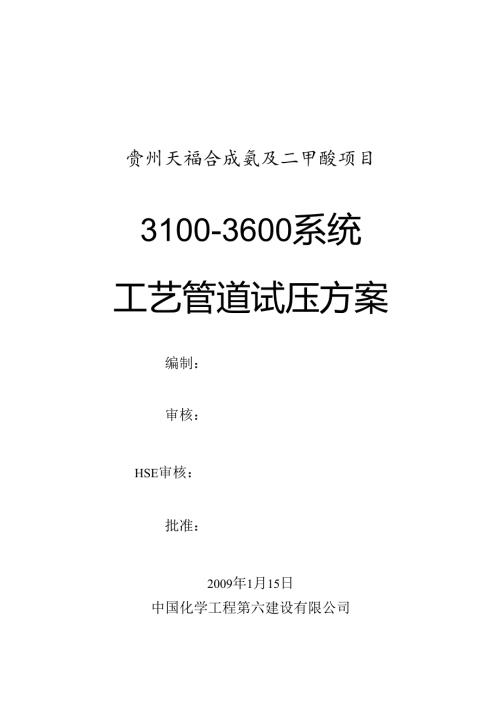

赍州天福合成氨及二甲酸项目3100-3600系统工艺管道试压方案编制：审核：HSE审核：批准：2009年1月15日中国化学工程第六建设有限公司贵州天福项目部二OO九年元月1 .概述2 .编制说明3 .编制依据4 .试压前的检查和打算工作5 .管道试压6 .平安留意事项7 .平安技术措施8 .施工组织及劳动力支配9 .工机具及施工用料支配10 .计量器具配备表11 .试压介质分类表附图：管道压力试验系统示意图1 .概述1.1 本试用方案为3100-3600系统试床方案。本系统包括酸气火炬总管、合成气火炬总管、燃料气（来自用户）、低压氮气、减压燃料气、冷却水上水、冷却水回水、事故冷却水、低压工艺水、高压工艺水、脱盐水、工艺冷凝液、循环水、技新水、中压锅炉给水、低压锅炉给水、汽包排污、开车蒸汽、中压饱和蒸汽、中压蒸汽冷凝液、低压蒸汽、冷的低低压蒸汽冷凝液、低低压蒸汽冷凝液、低低压蒸汽、中压饱和蒸汽（用于伴热）、仪表空气、工厂空气、酸供应、低压碱、高压碱等介质管线5640米左右，管道系统困难,压力等级较多，最高试验压力为14.2MPa.2 .编制说明2.1 本方案为货州大福年产30万吨合成氨及二甲屣项目煤气扮装置，公用系统3100-3600工序工艺管道的试压而制定。2.2 试压系统图详见附表。3 .编制依据3.1 天福合成翅项目的相关文件及图纸，3.2 工业金属管道工程施工及验收规范BGB50235-97o3.34 .试压前的检查和打算工作4.1 管道系统施工完毕，试用前应经“五环”公司、业主单位和监理公司共同检查，以确认安装质量符合设计耍求和规范规定，对发觉的质量问题必需刚好整改。4.2 焊缝及其它待检部位，未曾涂漆和绝热。4.3 焊接工作结束，并经无损探伤检验合格.4.4 输送易燃易爆介质管线的静电接地工作完毕，并经检杳符合要求。4.5 试用方案已经批准，并已进行了具体技术交底。4.6 工程技术人m己将“试压系统图”绘制并核对完毕，试压系统图中应具体注明以下内容：4.6.1 试验方法、介质和试验压力：4.6.2 参与试压的设备清单：4.6.3 要插入临时自板的位置.：4.6.4 试验中要打开或关闭的阀门：4.6.5 放空和排放的位置：4.6.6 在线仪表及其要拆卸或待安装的位置：1.6 .7试压用压力表的位置.及压力注入口和排液口的位苴1.7 管道临时加固措施经检查确认平安牢苑。1.8 试验前应将不能参与试验的系统、设备、仪表及管道附件等加以隔离。平安阀、防爆膜等应拆卸，全部调整阀、膨胀节应安装临时短管及临时限位装殴。疏水阀前置阀门关闭好。1.9 加置盲板处已挂牌显示，并有记录。临时盲板应按下面计算要求选用，附表37。t=D3P16S式中：t最小板厚(mm)D-管内径(mm)S一一板材的许用压力(kgcm?)P一试验压力(kgcmi)盲板的小厚度选用表盲板厚试验压力疼<m)(MPa)管规格(mm)1.02.03.04.05.06.07.08.09.0DN1.OO668101010121214DN1256810121214141614DN15081012141415181820DN200101214181820222425DN250121618222425282932DN300141822262830323538DWoO162228323438404446DN6002434404652566262694.10试用用工机具及手段措施用料打算齐全，且满意运用。4.11试压用的压力表已经校验，并在周期内，精度不低F1.5级，表的满刻度值为最大被测压力的1.5-2倍。1.12 符合压力试验要求的水源或气源已经备齐。4. 12.1试压用水源在装置循环水系统正式开通前，试压用水源采纳从原厂接临时施工用水或利用进入界区的地卜管网。5. 12.2试压用气源当试的压力小于0.8MPU时，可用一般空气压缩机供应；当试验压力高于0.8MPa时，租用一台3MPa、排气量为25Om17h的移动式空气压缩机,来满意试用运用。5.管道试压管道试压应以工号（或区域）进行划分，按介质、压力等级分系统进行试验。试验压力接近的管路，原则上可连起试验，并会同设计办理手续O5.1 试压目的管道安装完毕后，应按设计要求和规范规定对整个管道系统进行强度、严密性、泄漏室等试验，以检查管道系统及各连接部位的工程安装质量。5.2 试压方法5. 2.1水压试验首先向待试管道系统中注满水，排尽空气，然后用试用泵渐渐加压至强度试验压力，稳压10分钟，以无泄漏、压力表指针无下降且目测管道无变形即为强度试验合格：之后压力降到设计压力进行严密性试验稳压30分钟.全面检查，以管道焊缱及法兰连接处未发生渗漏即为严密性试购合格。5. 2.2气压试验用空压机向待试管道系统中加注空气，压力应逐级缓升，首先升到试物压力的50%进行检查，若无泄漏及异样现象，接着按试验压力的1佻逐级升压，直至强度试脸压力，每级稔压3分钟，达到成验压力后稔压10分钟，以无泄漏，目测无变形等为强度试验合格。然后降至设计压力，用涂刷肥皂水方法检查，如无泄漏，稳压时间依据查漏工作须要而定，以发泡剂检验不漏、压力不降，则严密性试验为合格。5.3试验压力和试验介质试验压力、介质应执行设计图纸规定。5. 3.1水质忒验的强度试脸乐力依据设计文件要求，严密性试验压力即为设计压力、试验介质采纳干净水.5. 3.2气压试验的强度试验压力为设计压力的1.15倍，严密性试验压力为设计用力。5.4管道系统试脸的技术要求5. 4.1试验用水应加装临时过渡器以保证清洁。不锈钢管道试验时，水的氯离子含量不得超过25PPnU5. 4.2每一个试压系统中至少要安装两块已经校股合格的压力表。5.1. 3一位汇较大的管道系统,应考虑试验介质的静压彩吨，水卡试物压力的测定,以系统中最高点的压力为准，但最低点的压力不得超过管道附件及阀门的承受实力.5. 4.4水压试验宜在环境温度5P以上进行。6. 4.5水压试验前，注水时应排尽空气.6.1.1 管道系统作气压时，其试收压力应符合设计文件和规定的规定。6.1.2 7对附有铸铁脚门、管件的管道进行气压和泄漏量试验时，必需确认这些铸铁阀门、管件在安装前已进行水用试验且检查合格。6.1.3 当管道系统中需连有设备一并进行成验，必需征得业主和监理公司的同意。试压技术措施应报工程技术部审批。6.1.4 9A验管道系统中的止回阀着与注水方向相反时，应将同芯抽出或将州门调头(并做标识)：并且系统中过漉器的泄网要全部拆除.6.1.5 当试验时间较长，温度改变较大时，应在试验系统中设置.温度计，随时监控试验温度和试验压力的改变，防止气体膨胀造成管内超压而发生事故。6.1.6 试验时，应缓慢逐级加压，试验过程中严禁随意超压，并不得敲击管道。6.1.7 严禁试验温度接近金属的脆性转变温度。6.1.8 压力试验时，应划定禁区(禁区范围：盲板前方1()米)，无关人员不得进入。6.1.9 当试验过程中发觉泄漏时.，不得带压处理。清除缺陷后应重新进行试验。6.1.10 为防止试验时出错和混乱，应指定有阅历的人员开关阀门，其他人员不得擅自乱动。6.1.11 试压过程中应始终支配有阅历的操作人员看管试压泵和空压机，不得随意离岗。6.1.12 17太H径管道(Dg>300)水压试验时，应加以临时支架防止失稳，6.1.13 压力试验合格后，如有修补工作或额外的工作要做，则因此项工作而受影响的管道应重新进行压力试验，除非这种修补或增加工作量是少量的或次要的，并能保证结构的牢狂性，经甲方许可，可以不再重新进行试验。5. 4.19试验结束后，应刚好拆除百板，膨胀节限位设施、短管及其他试验临时管路等，排尽积水。排水时肯定要首先打开系统最高处放空进气阀，以防形成负压，并不得随地排水.6. 4.20试验过程，必需有“五环”公司、业主单位和监理公司质检员一并参与共同检查，试验合格后，整理作好管道系统试用记录上并须建设单位现场代表和监理公司代表签字认可。6 .平安留意事项6.1 压力试脸时，应划定禁区（范围：盲板前方10米），无美人员不得进入。6.2 管道试压时，升压过程中不得敲击管道。6.3 与该项工作无关的人员不许舞近或周观，各连接处、白板等位置不许站人。6.4 吹扫时，排放口旁边及正前方不得有人，以防杂物击伤。6.5 进入施工现场必需戴平安相，登高作业系平安带、穿防滑鞋，按正确方法运用工机具。6.6 试压过程中应始终支配有阅历的操作人员看管试压泵和空压机，不得随意离岗：为防止试验时出错和混乱，应指定有阅历的人员开关阀门，其他人员不得擅自乱动。6.7 当试验过程中发觉泄漏时，不得带压处理。清除缺陷后，应重新进行试验。泮格遵守国家、中化集团公司、总包公司的各项平安管理规定：加强HSE理念的宣扬工作，提高施工人员“平安第一、预防为主”的平安意识。6.8 仔细贯彻执行平安制度，落实平安货任制。班组要加强平安工作，实行大级工负贡制，做好施工作业前的三交一清及平安施工措施的落实。6.9 JHA工作危急分析依据具体施工项目的环境、结构等特点，在管道试压施工前应编制具体的有针对性的JHA工作危急分析，找出潜在危急因素，评估其严峻性和可能性，确定风险级别，有针对性地制定风险限制措施。7 .平安技术措施7.1 严格执行中国化学工程第六建设有限货任公司C贵州天福30万吨/年合成纸及二甲醛项目HSE管理制度3,并指定项目平安贲任人负责做好现场平安管理工作。7.2 事先组织施工人酬学习熟识施工方案和作业内容及现场环境，明确平安职责，并按操作规程的有关规定施工。作业人员要找好撤离通道，以便发觉异样状况可刚好撤离。7.3 现场运用的吊装机械，应定机定人，特别施工机械的操作人员,应经过培训，考试合格，并持有平安操作证。7.4 现场设置平安监控员，定时在现场巡回检查，对违章操作和违反平安规定的施工人员进行平安警告甚至责令其停止施工。7.5 文明施工，做好施工进程环保工作，施工中杂物做到刚好清理，定点排放，不准污染环境。7.6 水压试脸压力要严格依据方案执行，不得超压，升压过程应级慢平稳。7.7 临时操作平台的制作：安装盲板及临时管件的时，须要操作平台，操作平台用/75用钢做成几字形，平台采纳/75角钢对称用螺栓紧固，然后铺上木跳板，并用10#铁丝进行绑扎。平台预料：30个。平台示意图：A向视图木跳板7.8 临时活动支架搭设：管件安装高度距地面4米以卜时，在安装过程中运用临时活动支架。活动支架搭设时必需由专业人员来操作。7.9 脚手架搭设：管件距地面高度在4米以上时，在安装和拆除时须要搭设临时支架。脚手架选用扣件式钢管脚手架，脚手管用G48X3.5的无缝钢管，搭设形式采纳双排式：7.10 作业高度超过2米时，作业人员必需做戴好平安带，超过4米时在作业区域必需搭设平安网。7.11 在安装和拆除临时管件时，焊接作业必不行少.焊割地点5米范围内应清除易燃易爆物品，无法清除时应实行隔离措施,焊接场所应有良好
