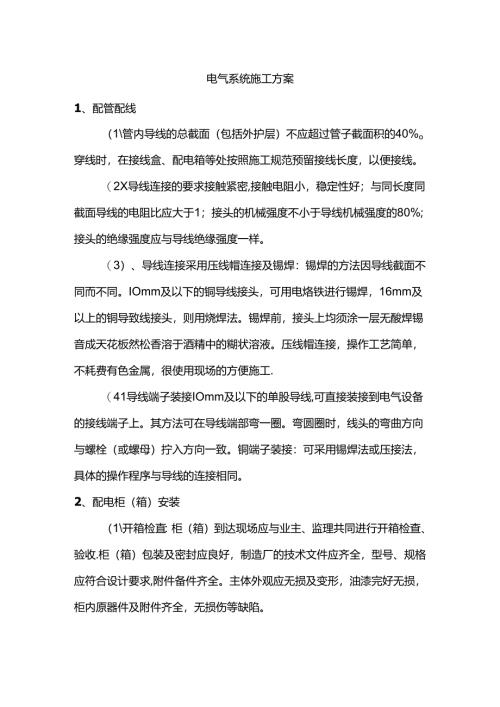

电气系统施工方案.docx

电气系统施工方案1、配管配线（1管内导线的总截面（包括外护层）不应超过管子截面积的40%o穿线时，在接线盒、配电箱等处按照施工规范预留接线长度，以便接线。（2X导线连接的要求接触紧密,接触电阻小，稳定性好；与同长度同截面导线的电阻比应大于1；接头的机械强度不小于导线机械强度的80%;接头的绝缘强度应与导线绝缘强度一样。（3）、导线连接采用压线帽连接及锡焊：锡焊的方法因导线截面不同而不同。IOmm及以下的铜导线接头，可用电烙铁进行锡焊，16mm及以上的铜导致线接头，则用烧焊法。锡焊前，接头上均须涂一层无酸焊锡音成天花板然松香溶于酒精中的糊状溶液。压线帽连接，操作工艺简单，不耗费有色金属，很使用现场的方便施工.（41导线端子装接IOmm及以下的单股导线,可直接装接到电气设备的接线端子上。其方法可在导线端部弯一圈。弯圆圈时，线头的弯曲方向与螺栓（或螺母）拧入方向一致。铜端子装接：可采用锡焊法或压接法，具体的操作程序与导线的连接相同。2、配电柜（箱）安装（1开箱检直：柜（箱）到达现场应与业主、监理共同进行开箱检查、验收.柜（箱）包装及密封应良好，制造厂的技术文件应齐全，型号、规格应符合设计要求,附件备件齐全。主体外观应无损及变形，油漆完好无损，柜内原器件及附件齐全，无损伤等缺陷。(2)、柜(箱)的组立:先按图纸规定的顺序将柜作好标记，然后放置到安装位置上固定。盘面每米高的垂直度应小于1.5mm,相邻两盘顶部的水平偏差应小于2mm,柜(箱)安装要求牢固、连接紧密。柜(箱)固定好后，应进行内部清扫，用抹布各各种设备擦干净，柜内不应有杂物。(3X母线安装：柜(箱)的电源及母线的连接要按规范及国际通行相位色杯表示，相位应正确一致，保证进线电源的相序正确。(41二次回路检查、送电及功能测试：检查电气回路、信号回路接线牢固可靠，进行送电前的绝缘电阻检查应符合有关规定。按前后调试的顺序送电分别模似试验、连锁、操作继电保护和信号动作,应正确无误，灵活可靠。(5X安装完毕,应对接地干线和各支线的外露部分,以及电气设备的接地部分进行外观检杳,检有电气设备是否按接地的要求接有线接地，各接地线的螺丝连接是否接妥，螺丝连接是否使用了弹簧垫圈。检查完毕.接地电阻小于4欧姆.3、灯具安装:(1)、照明灯具的安装方式，应根据设计图纸的要求决定。如设计无规定，可按如下要求进行：(2根据使用情况及灯罩型号不同，灯具可采用卡口或螺口。采用螺灯时线路的相线应接入端口灯的中心弹簧片，零线接于螺口部分。(3灯具的引入线路需做防水弯，以免水流入灯具内，灯具内有可能积水者，需打好泄水眼。(41灯具接零保护，必须有灯具专用接地螺丝并加垫圈和弹簧垫圈压紧。4、电气调试：(1电气设备安装结束后，对电气设备、配电系统及控制保护装置进行调整试验,调试项目和标准应按国家施工验收规范电气交接试验标准执行.(2电气设备和线路经调试合格后,动力设备才能进行单体试车，单体试车结束后可会同建设单位进行联动试车，并做好记录。(31照明工程的线路，应按电路进行绝缘电阻的测试，并做好记录。(4X接地装置要进行电阻测试并做好测试记录.5、施工配合(11管道、电气安装的配合：各工种本着小管道让大管道，给水管道让排水管道的原则，了解其他管道布置，及时确定和调整本工程管道、电气线路走向及支架位置，大管道应尽可能早安装，以便给其他工种创造施工条件。(21油漆施工；施工中各种需油漆的管道、支架均先刷底漆,待交工前按统一色泽规定刷面漆，个别情况需一次性漆完的由工长确定.6、安装与土建之间的配合(1预留预埋配合：预留人员按预留预埋图进行预埋，预留中不得随意操作钢筋，与土建结构有矛盾处，由工长与土建协商处理。(2X安装与建设、监理单位的配合：图纸资料及设计变更，由甲方按规定数量及时提供，安装与设计的有关事宜也由甲方协调。甲方、监理在施工过程中对安装质量进行监督，设备开箱检直、隐蔽验收、试压等过程均应提前通知甲方及监理人员参加和验收。(31预留预埋措施为落实预留预埋工作,保证预留预埋质量，现场组成综合预留预埋组，负责工程全部预留预埋工作。预留预埋必须弄清建筑轴编口标高，由各专业工长绘制预留预埋图，以保证预留预埋做到不漏不错，同时做好预埋件加工准备和预留技术交底及质量进度检置。为防止预埋管堵塞，现场确定专人巡护。成品保护措施配电箱安装后包扎塑料薄膜保护，箱钥匙交专人保管。对安装施工中给排水管、电线管采取临时封堵措施并采取必要的防表面污染措施。现场组成保护小组，对安装成品、半成品、设备等进行巡护。
