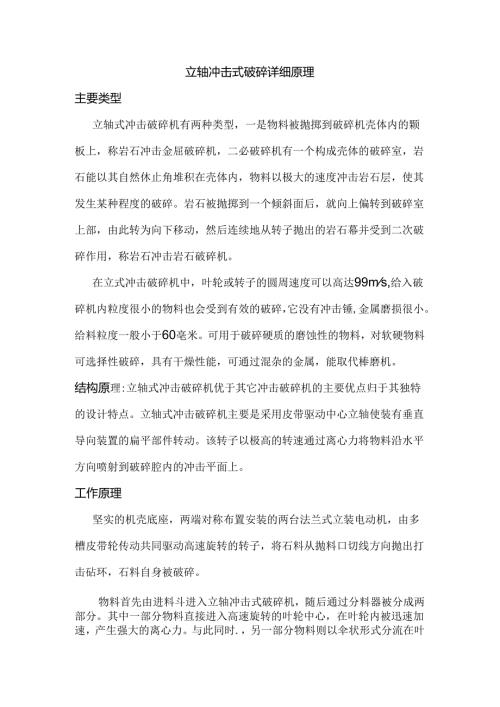

立轴冲击式破碎详细原理.docx

立轴冲击式破碎详细原理主要类型立轴式冲击破碎机有两种类型，一是物料被抛掷到破碎机壳体内的颗板上，称岩石冲击金屈破碎机，二必破碎机有一个构成壳体的破碎室，岩石能以其自然休止角堆积在壳体内，物料以极大的速度冲击岩石层，使其发生某种程度的破碎。岩石被抛掷到一个倾斜面后，就向上偏转到破碎室上部，由此转为向下移动，然后连续地从转子抛出的岩石幕并受到二次破碎作用，称岩石冲击岩石破碎机。在立式冲击破碎机中，叶轮或转子的圆周速度可以高达99ms,给入破碎机内粒度很小的物料也会受到有效的破碎，它没有冲击锤,金属磨损很小。给料粒度一般小于60亳米。可用于破碎硬质的磨蚀性的物料，对软硬物料可选择性破碎，具有干燥性能，可通过混杂的金属，能取代棒磨机。结构原理:立轴式冲击破碎机优于其它冲击破碎机的主要优点归于其独特的设计特点。立轴式冲击破碎机主要是采用皮带驱动中心立轴使装有垂直导向装置的扁平部件转动。该转子以极高的转速通过离心力将物料沿水平方向喷射到破碎腔内的冲击平面上。工作原理坚实的机壳底座，两端对称布置安装的两台法兰式立装电动机，由多槽皮带轮传动共同驱动高速旋转的转子，将石料从抛料口切线方向抛出打击砧环，石料自身被破碎。物料首先由进料斗进入立轴冲击式破碎机，随后通过分料器被分成两部分。其中一部分物料直接进入高速旋转的叶轮中心，在叶轮内被迅速加速，产生强大的离心力。与此同时.，另一部分物料则以伞状形式分流在叶轮周围，形成物料层。在叶轮的高速旋转下，中心进入的物料被以极高的速度沿水平方向喷射到破碎腔内的冲击平面上，这个冲击平面通常由物料衬层或砧环构成。物料与冲击平面发生撞击后，被反弹并斜向上冲击到涡动腔的顶部。在涡动腔内，物料受到多次撞击、磨擦和研磨破碎作用，同时其运动方向不断改变，形成连续的物料幕。此外，由于叶轮和机壳之间的特殊设计，物料在破碎腔内还会形成泯流，进一步促进物料之间的相互撞击和破碎。这种涡流运动使得物料在破碎腔内经历多次循环破碎，直至达到所需的粒度要求。在整个破碎过程中，物料相互自行冲击破碎，不与金属元件宜接接触，这有助于减少角污染和延长机械磨损时间。同时，涡动腔内部巧妙的气流自循环设计，还能有效消除粉尘污染，改善工作环境。值得注意的是，立轴冲击式破碎机通常配备有筛分设备，用于控制出料粒度。通过调整筛分设备的参数，可以实现不同粒度的成品输出，满足不同领域的需求。立轴冲击式破碎机通过其独特的工作原理和结构设计，实现了对物料的高效破碎和精细处理。该设备具有工作稳定可靠、维修方便、制砂率高等优点，在水电、公路、建筑、水泥等行业中有着广泛的应用前景。
