高强螺栓安装方案.docx

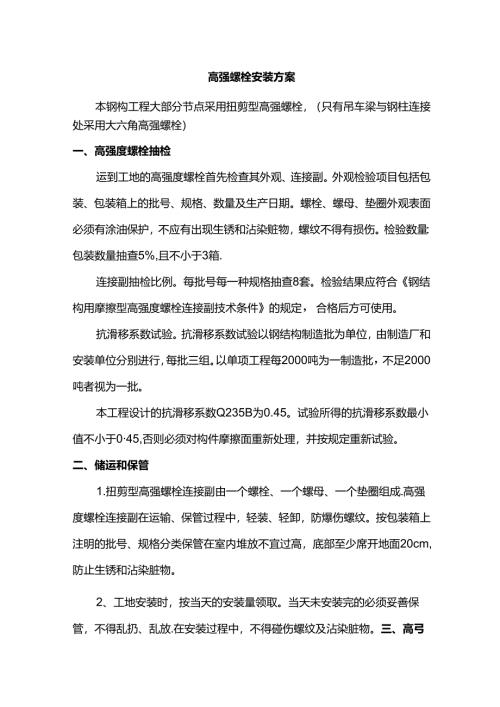

高强螺栓安装方案本钢构工程大部分节点采用扭剪型高强螺栓，（只有吊车梁与钢柱连接处采用大六角高强螺栓）一、高强度螺栓抽检运到工地的高强度螺栓首先检查其外观、连接副。外观检验项目包括包装、包装箱上的批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面必须有涂油保护，不应有出现生锈和沾染赃物，螺纹不得有损伤。检验数量：包装数量抽查5%,且不小于3箱.连接副抽检比例。每批号每一种规格抽查8套。检验结果应符合钢结构用摩擦型高强度螺栓连接副技术条件的规定，合格后方可使用。抗滑移系数试验。抗滑移系数试验以钢结构制造批为单位，由制造厂和安装单位分别进行，每批三组。以单项工程每2000吨为一制造批，不足2000吨者视为一批。本工程设计的抗滑移系数Q235B为0.45。试验所得的抗滑移系数最小值不小于045,否则必须对构件摩擦面重新处理，并按规定重新试验。二、储运和保管1.扭剪型高强螺栓连接副由一个螺栓、一个螺母、一个垫圈组成.高强度螺栓连接副在运输、保管过程中，轻装、轻卸，防爆伤螺纹。按包装箱上注明的批号、规格分类保管在室内堆放不宜过高，底部至少席开地面20cm,防止生锈和沾染脏物。2、工地安装时，按当天的安装量领取。当天未安装完的必须妥善保管，不得乱扔、乱放.在安装过程中，不得碰伤螺纹及沾染脏物。三、高弓虽度螺栓安装1、安装高强螺栓时构件的磨擦面应保护干燥清洁，不得在雨中作业。2、摩擦面组装前,用细钢丝刷除去摩擦面上的浮锈，然后用临时螺栓和冲钉组装，每个节点上应穿入的临时螺栓和冲钉数量由安装时可能承担的荷载确定,并符合以下规定：不得少于螺栓总数的1/3；不得少于两个临时螺栓，冲钉穿入数量不宜多于临时螺栓的30%3、高强度螺栓在节点全部处理好后安装，其穿入方向须一致，且便于紧固，严禁强行穿入高强度螺栓，如不能顺利穿入时，螺栓孔要用绞刀或电动内磨头进行修整，修整后的孔径不得大于1.2倍螺栓直径，修整时防止铁屑落入板密之间，修孔完成后用砂轮磨去孔周围的毛刺，同时扫清铁屑。4、扭剪型高强螺栓垫圈在两侧各一个,在安装高强度螺栓时应对此加以区分。5、所有安装螺孔，均不得采用气割扩孔.四、高强度螺栓拧紧1.高强度螺栓的拧紧分初拧、终拧。对于大型节点应分为初拧、复拧、终拧。2、初拧扭矩。不同直径高强度螺栓的初拧扭矩值:M16为85N.m;M20为220N.m;M24为3100N.mo复拧扭矩等于初拧扭矩。3、终拧扭矩。高强螺栓紧固程度用电动扳手进行控制，并观察尾部梅花头拧掉情况,尾部梅花头被拧掉者视同其终拧扭矩达到合格质量标准。尾部梅花头未被拧掉者可采用转角法检验,对于个别不能用专用扳手进行终拧的高强度螺栓，可按计算确定的扭矩值进行终拧。其外露丝扣不得小于2扣。4、初拧和复拧后的高强度螺栓用颜色在摞母上涂上标记.5、高强度螺栓在拧紧时应按一定的顺序施拧,一般由螺栓群中心顺序向外拧紧。两个连接件的为先主要后次要的顺序，H型钢构件为上翼缘、下翼缘、复板的顺序，同一节柱上梁、柱节点紧拧顺序为先上梁柱接点再下梁柱节点，最后为中间梁柱节点.五、高弓虽度螺栓验收1、对于扭剪型高强螺栓终拧检查,采用扭矩扳手进行测力，终拧后的未扭断扭剪型高强螺栓梅花头数量不大于螺栓总数的5%.2、高强度螺栓施工质量有下列原始检直验收记录：高强度螺栓连接副复验数据、抗滑移系数试验数据、初拧扭矩、扭矩扳手检杳数据和施工量检直验收记录等.
