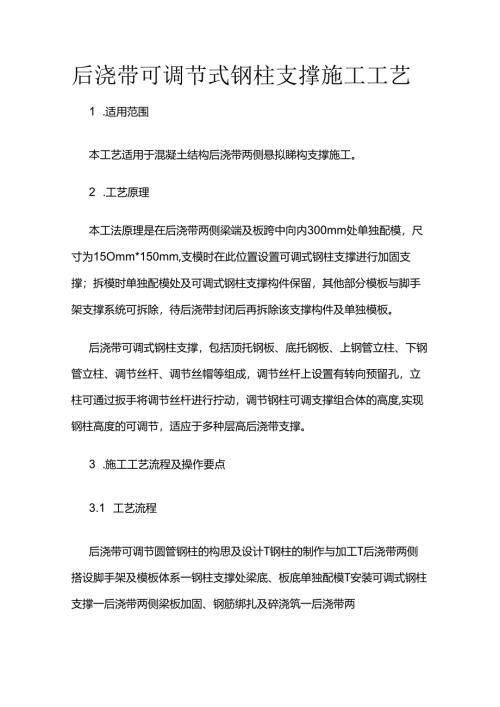

后浇带可调节式钢柱支撑施工工艺1 .适用范围本工艺适用于混凝土结构后浇带两侧悬拟睇构支撑施工。2 .工艺原理本工法原理是在后浇带两侧梁端及板跨中向内300mm处单独配模，尺寸为15Omm*150mm,支模时在此位置设置可调式钢柱支撑进行加固支撑；拆模时单独配模处及可调式钢柱支撑构件保留，其他部分模板与脚手架支撑系统可拆除，待后浇带封闭后再拆除该支撑构件及单独模板。后浇带可调式钢柱支撑，包括顶托钢板、底托钢板、上钢管立柱、下钢管立柱、调节丝杆、调节丝帽等组成，调节丝杆上设置有转向预留孔，立柱可通过扳手将调节丝杆进行拧动，调节钢柱可调支撑组合体的高度,实现钢柱高度的可调节，适应于多种层高后浇带支撑。3 .施工工艺流程及操作要点3.1 工艺流程后浇带可调节圆管钢柱的构思及设计T钢柱的制作与加工T后浇带两侧搭设脚手架及模板体系一钢柱支撑处梁底、板底单独配模T安装可调式钢柱支撑一后浇带两侧梁板加固、钢筋绑扎及碎浇筑一后浇带两侧佐强度达到要求后拆除脚手架及模板支撑系统仅留设钢柱支撑及单独模板一后浇带封闭后拆除可调式钢柱支撑及单独模板3.2 操作要点3.2.1 后浇带可调节圆管钢柱的构思及设计：(1)根据图纸及工程具体情况，确定实现途径方式、主要构件的尺寸及构架材质.初步构思及设计图如下：后浇带可调节圆管雕设计图(2)可调节钢柱支撑的主要结构后浇带钢柱可调支撑,包括顶托钢板、底托钢板、上钢管立柱、下钢管立柱、调节丝杆、调节丝帽等组成。顶托钢板与上钢管立柱连接，底托钢板与下钢管立柱连接，上下钢管立柱另一侧与调节丝帽焊接连接，调节丝杆上设置有转向预留孔，立柱可通过扳手将调节丝杆进行拧动，调节上下钢管立柱、调节丝杆、调节丝帽组合体的高度,实现钢柱高度放线的可调节，将此工具应用于梁板端部可实现后浇带悬臂构建的支撑。(3)可调节钢柱支撑深化设计1)顶托钢板、底托钢板钢板板尺寸为200*200mm,厚度为6mm,材质为热镀锌钢板。2）钢管立柱钢管立柱分为上下两段，长度分别为Im和1.7m,材质为0>114X3.5热镀锌钢管,一端与钢板进行焊接。3 ）可调丝杆、丝帽可调空心丝杆直径80mm,长度700mm,壁厚12mm,中心设置有调节预留孔；4 ）安拆扳手手杆、弧形弯钩插头焊接在一体，弧形弯钩插头可插入与工具匹配直径的后浇带钢柱支撑中的调节丝杆预留孔。5）后浇带可调式钢柱支撑整体结构3.2.2制作与加工根据深化设计明确的材质及质量要求等级，进行现场加工采购厚8mm的热镀锌钢板及11435的热镀锌钢管，并现场直看出厂合格证符合要求。将热镀锌钢板按底板图纸尺寸进行下料20020Omm,板厚6mm将热镀锌钢管按上下立柱图纸尺寸进行下料并且钻孔，下料长度Im和1.7m。并将底托、顶托钢板分别与上下立柱分别进行焊接。可调丝杆、丝帽加工可调丝杆、丝帽力D1.有缝立柱力口工,将丝帽与立柱进行焊接丝帽与立柱焊接上下立柱与空心丝杆整体连接现场实施1.现场施工工艺流程搭设钢管脚手架一铺设模板（钢柱支撑位置单独配置150mm*150mm模板）一拼装可调节式钢柱-安装钢柱至固定位置一浇筑混凝土T拆除钢管脚手架及模板（仅留可调节式钢柱及其顶部独立模板）T待后浇带浇筑后拆除可调节式钢柱及其顶部独立模板（1）可调式钢柱支撑数量与位置确定钢柱支撑位置：后浇带两侧悬臂梁端部距离后浇带边30Cm处；板跨中距离后浇带边30cm处；跨度若大于6m,再增加一根钢柱支撑，均匀布置；（2）钢管脚手架、模板安装1）钢管脚手架搭设安装在地面上标出钢柱支撑位置，根据方案搭设钢管脚手架，立杆及横杆避开钢柱支撑位置；2）主次龙骨安装、模板安装梁模板安装主龙骨安装避开钢柱支撑位置；次龙骨安装时若与钢柱支撑碰撞则在该位置断开；梁底模板铺设在次龙骨上方，钢柱支撑位置为宽度为150mm,长度与梁底同宽的独立模板；板模板安装主龙骨安装避开钢柱支撑位置，钢柱支撑位置次龙骨间距设置为170mm（大于钢柱顶部钢板尺寸20mm）;顶板模板采用15mm厚的多层胶合板，在可调式钢柱支撑位省单独配置15Omm*15Omm模板（模板整体铺设后弹线裁切）。可调节式钢柱支撑安装需提前组装好钢柱支撑，调节钢柱高度为低于层高IOCm;满堂架及模板安装完成后将钢柱整体置于预留位置，利用专用扳手调节钢柱支撑至合适高度。混凝土浇筑，待达到强度后拆除钢管脚手架及模板混凝土结构浇筑完成达到强度要求后，可将除钢柱支撑及钢柱支撑顶部15Omm*15Omm独立模板以外模板、钢管脚手架、方木进行拆除,拆除过程中避免对钢柱支撑扰动.拆模后效果后浇带封闭后拆除钢柱支撑根据设计要求，主体封顶60天后封闭后浇带，混凝土强度达到要求后拆除钢柱支撑.
