呼吸阀基础知识总结.docx

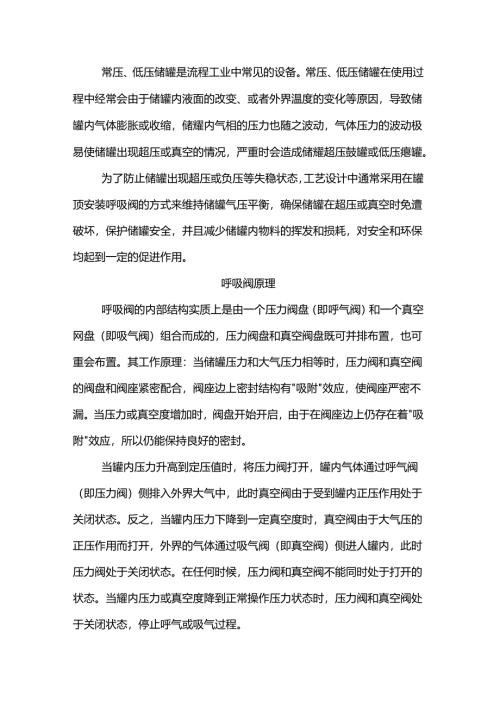

常压、低压储罐是流程工业中常见的设备。常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因，导致储罐内气体膨胀或收缩，储耀内气相的压力也随之波动，气体压力的波动极易使储罐出现超压或真空的情况，严重时会造成储耀超压鼓罐或低压瘪罐。为了防止储罐出现超压或负压等失稳状态，工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，保护储罐安全，并且减少储罐内物料的挥发和损耗，对安全和环保均起到一定的促进作用。呼吸阀原理呼吸阀的内部结构实质上是由一个压力阀盘（即呼气阀）和一个真空网盘（即吸气阀）组合而成的，压力阀盘和真空阀盘既可并排布置，也可重会布置。其工作原理：当储罐压力和大气压力相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边上密封结构有"吸附"效应，使阀座严密不漏。当压力或真空度增加时，阀盘开始开启，由于在阀座边上仍存在着"吸附"效应，所以仍能保持良好的密封。当罐内压力升高到定压值时，将压力阀打开，罐内气体通过呼气阀（即压力阀）侧排入外界大气中，此时真空阀由于受到罐内正压作用处于关闭状态。反之，当罐内压力下降到一定真空度时，真空阀由于大气压的正压作用而打开，外界的气体通过吸气阀（即真空阀）侧进人罐内，此时压力阀处于关闭状态。在任何时候，压力阀和真空阀不能同时处于打开的状态。当耀内压力或真空度降到正常操作压力状态时，压力阀和真空阀处于关闭状态，停止呼气或吸气过程。呼吸阀的功能呼吸阀在正常状态下起密封作用，只有在下列条件下呼吸阀才开始工作":Q)储罐向外输出物料时，呼吸阀即开始向罐内吸人空气或氮气。(2)向储罐内灌装物料时，呼吸阀即开始将罐内气体向耀外呼出.(3)由于气候变化等原因引起罐内物料蒸汽压增高或降低，呼吸阀则呼出蒸汽或吸人空气或氮气(通常称战应)。(4)发生火灾时，储罐因呼出气体受热引起罐内液体蒸发量剧增，呼吸阀便开始向罐外呼出，以避免储罐因超压而损坏。(5)在其它工况下，如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等，呼吸阀则相应进行呼出或吸人，以避免储罐因超压或超真空而遭受损坏。常用标准呼吸阀常用的标准有：SY/T0511.1-2010石油储罐附件第1部分：呼吸阀TB/T3319-2013铁道罐车用呼吸式安全阀QC/T1064-2017道路运输易燧液体危险货物罐式车辆呼吸阀DINEN14595-2016危险品运输罐罐的操作装置压力和真空呼吸阀呼吸阀安装要点Q)呼吸阀应安装在储罐顶部的最高点.理论上讲,从晞氐蒸发损耗和其它的排气观点考虑，呼吸阀应安装在储罐气相空间的最高点,以便J1.I页利地提供通向呼吸阀最直接和最大的通道。(2)当储罐体积较大，或者储罐匕匕较重要时，为防止单台呼吸阀因故障导致储罐出现超压或负压的风险，此时可以安装两台呼吸阀。为避免两台呼吸阀同时动作而增加故障的几率，工艺设计时，通常将此两台呼吸阀的吸入和排出压力梯度设计，正常情况下一台工作，另一台备用。(3)如果呼吸量较大，导致单个呼吸阀的呼吸量不能满足要求时，可设置两个以上呼吸阀。当安装两个呼吸阀时,它们与罐顶的中心距离应相等，即在罐顶对称布置。(4)如果呼吸阀安装在氮封储罐上，则氮气供气管的接管位置一定要远离呼吸阀接口，并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出，起到氮封作用。(5)如果呼吸阀内带有阻火器，必须考虑阻火器的压降对呼吸阀排出压力的影响，以免储罐超压。(6)当建罐地区历年最冷月份温度的平均值低于或等于O时，呼吸阀必须有防冻措施，以防止呼吸阀阀盘冻住或阻塞导致储罐排气不畅或补气不足，而导致储罐超压鼓罐或低压瘪罐。
