排水管道检测现场作业安全防护操作细则2024.docx

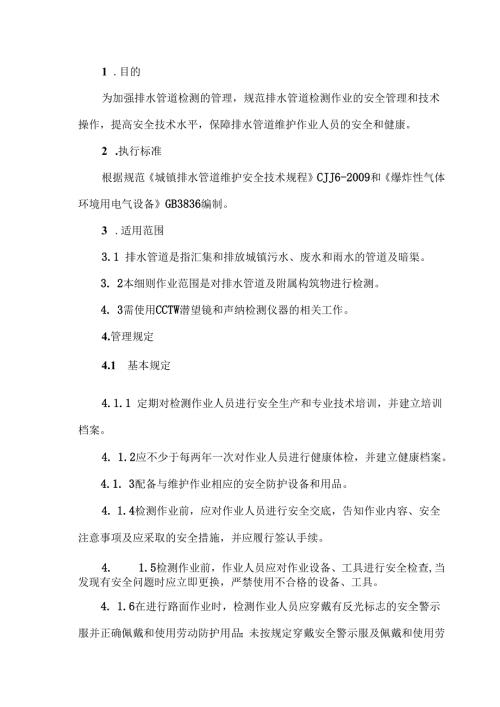

1 .目的为加强排水管道检测的管理，规范排水管道检测作业的安全管理和技术操作，提高安全技术水平，保障排水管道维护作业人员的安全和健康。2 .执行标准根据规范城镇排水管道维护安全技术规程CJJ6-2009和爆炸性气体环境用电气设备GB3836编制。3 .适用范围3.1 排水管道是指汇集和排放城镇污水、废水和雨水的管道及暗渠。3. 2本细则作业范围是对排水管道及附属构筑物进行检测。4. 3需使用CCTW潜望镜和声纳检测仪器的相关工作。4.管理规定4.1 基本规定4.1.1 定期对检测作业人员进行安全生产和专业技术培训，并建立培训档案。4. 1.2应不少于每两年一次对作业人员进行健康体检，并建立健康档案。4.1. 3配备与维护作业相应的安全防护设备和用品。4. 1.4检测作业前，应对作业人员进行安全交底，告知作业内容、安全注意事项及应采取的安全措施，并应履行签认手续。4. 1.5检测作业前，作业人员应对作业设备、工具进行安全检查,当发现有安全问题时应立即更换，严禁使用不合格的设备、工具。4. 1.6在进行路面作业时，检测作业人员应穿戴有反光标志的安全警示服并正确佩戴和使用劳动防护用品；未按规定穿戴安全警示服及佩戴和使用劳动防护用品的人员，不得上岗作业。4.1. 7检测作业区域应采取设置安全警示标志等防护措施；夜间作业时，应在作业区域周边明显处设置警示灯：作业完毕，应及时清除障碍物。4. 1.8检测作业现场严禁吸烟，未经许可严禁动用明火。4.2管道检测前的准备及管道检测基本程序4 .2.1现场检测人员的数量不得少于2人。管道检测应按下列基本程序进行：接受委托一-现场踏勘-一检测前的准备一-现场检测一-内业资料整理、缺陷判读、管道评估-©编写检测报告。5 .2.2按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。5. 2.2.1管道检测前应搜集下列资料：（1）已有的排水管线图等技术资料：（2）管道检测的历史资料；（3）待检测管道区域内相关的管线资料：（4）待检测管道区域内的工程地质、水文地质资料；（5）检测所需的其他相关资料。4.2.2.2现场踏勘应包括下列内容：（1）察看待检测管道区域内的地物、地貌、交通状况等周边环境条件;（2）检查管道口的水位、淤积、和检查井内构造等情况：（3）核对检查井位置、管道埋深、管径、管材等资料。4. 2.2.3现场检测程序就符合下列规定：（1）检测前应根据检测方法的要求对管道进行预处理；（2）应检查仪器设备：（3）应进行管道检测与初步判读；（4）检测完成后应及时清理现场、保养设备。4. 2.3现场检测时，应避免对管体结构造成损伤。4.2.4现场检测过程中宜采取监督机制，监督人员应全程监督检测过程，并签名确认检测记录。4.3 检测设备及辅助工具CCTV爬行器、CCTV主控器、CCTY线缆盘、将CCTV爬行器放入井内的相关配套仪器一套、井钩、喷漆、油漆、测距仪、气体（毒气）检测仪、雨靴、连体防水服、安全绳、安全帽、安全服、中型铁锤、大铁锤、推棍、手套、移动硬盘、照相机、聚光强光手电筒、锥桶、交通荧光指挥棒、卷尺、防止磨损CCTV线缆的辅助设备、反光衣、潜望镜、潜望镜连接杆、声纳。4.4 CCTV的使用安全及注意事项如下I4.4.1 CCTV设备的机壳与安全地可靠相连。4.4.2 不能将CCTV放置在温度过高或过低的环境。4.4.3不能将CCTV长时间暴露在雨水中或过于潮湿的环境。4.4.4不能将CerV放置于磁力的物品附近。4.4.5切勿掉落抛掷等行为让其遭受强大的撞击。4.4.6CcTV在运输搬动的过程中务必要轻拿轻放。4.4.7为了防止出现电器故障，雨天应避免主机控制箱宜接暴露在雨中使用，小雨的情况下可以用伞遮档主机箱和发电机，大中雨应该放到车内或其它安全处。4.4.8CeTV所有的插座应该链接好，应该拧上防尘帽。4.4.9爬行器虽然是防水设备，但是工作前应该检查所有接头的紧固螺母是否拧紧。4.4.10爬行器因为密封性的原因不要随意拆散，防止密封性不好，漏水导致机器故障。4.4.11CCTv实地工作前必须进行全方位的操作检测。4.4.12外业完成后，必须做好设备的清洁保养工作。4.4.13CCTV检测作业全程必须首先保证人身安全和设备安全。4.4.14在外面作业时辅助人员在经验不足的情况下，应该尽可能的听从主测的安排，以确保工程安全及时的完成。4.4.15外出作业前应该清点仪器设备，以确保外出作业能正常运转。4.4.16外业结束前也应该清点仪器，以确保仪器不丢失。4.4.17外业是打开井盖前应先注意井盖是否连接好，小心外业人员受伤；外业结束时应该确保井盖是正常的放置状态，避免造成工程事故和人员安全事故；如若发现有些井的井盖是坏的活着丢失了，应该主动与相关市政部门联系，以免发生交通意外。4.4.18CcTV爬行器的镜头旋转必须由主机箱遥控，尽量避免用手使其旋转，以免损坏仪器。CCTV检测结束前应该通过遥控箱遥控镜头复位。4.4.19请注意做好防水工作，尽量保持控制系统干燥，请注意不要淋雨。4.4.20通常情况下，电气设备使用的环境温度应为-IOC+50CO4.4.21严禁在通电状态下进行设备的连接或者断开。一是防止存在触电风险：二是带电接触时会产生火花，会改变针脚形状，影响接触。4.4.22由于电力事故可能导致致命！请确保没有液体流入控制单元、远程控制单元，同时也必须对这些部件采取防雨措施。4.4.23灯具中的光源应有透明保护罩，透明保护罩可附加保护网来保护。照明灯、摄像头、爬行器等在系统运行期间温度非常高，如果有人接触到了这些发热部件，可能会导致严重伤害。4.4.24如果不慎发生事故，请立即切断电源。4.4.25爬行器跌落可能导致严重的伤害。4. 5潜望镜的使用安全和注意事项I1. 5.1潜望镜在操作中必须小心镜头的安全，必须尽可能的保证镜头不沾水。4. 5.2潜望镜在工作中应该小心被伸缩杆下压时压到手。5. 5.3潜望镜在工作前的连接时应该小心的对准接口，以免损坏设备。6. 5.4潜望镜工作时必须按正常的步骤进行工作，以免该操作的记录无效。7. 5.5潜望镜持杆工作人员应该尽可能的握紧潜型镜的伸缩杆，以免杆掉到井内和避免视频质量不过关。8. 6作业现场安全防护9. 6.1当在交通流量大地区进行检测作业时，应有专人维护现场交通秩序，协调车辆安全通行。10. 6.2当临时占路检测作业时，应在检测作业区域迎车方向前放置防护栏。一般道路，防护栏距维护作业区域应大于5m,且两侧应设置路锥，路锥之间用连接链或警示带连接，间距不应大于5m。11. .3当检测作业现场井盖开启后，必须有人在现场监护或在井盖周围设置明显的防护栏及警示标志。12. .4除工作车辆与人员外，应采取措施防止其他车辆、行人进入作业区域。13. 6.5开启与关闭井盖应使用专用工具，严禁直接用手操作。14. 6.6井盖开启后应在迎车方向顺行放置稳固，井盖上严禁站人。15. 6.7开启压力井盖、带锁井盖和排水泵站出水压力池盖板时，应采取防爆措施。由于压力井盖长年暴露在外或长期封闭地下，风吹口晒、潮海，容易锈蚀，正常开启比较困难，乂因井内气体情况不便检测、无法确认其是否有易燃易爆气体存在，因而无法保证安全作业环境，如贸然动用电气焊等明火作业容易发生爆炸事故，造成人员伤害,因此，开启压力井盖时应采取防爆措施。16. 检测作业17. .1检测管道内部情况时，宜采用电视检测、声纳检测和便携式快速检测等方式。4.7.2采用潜水检测的管道，其管径不得小于1.2m,管内流速不得大于O.5ms<>4.7 .3检测作业人员未经允许严禁进入排水管道内部检测。4.8 常见的有毒有害、易燃易爆气体4.8.1井下有毒有害气体的浓度除应符合国家现行有关标准的规定外，常见有毒有害、易燃易爆气体的浓度和爆炸范围还应符合表4.1的规定。表1常见的有毒有害、罐舄号气体的浓度和炸葡B1.气体名称相对密度(取空气相对密度为D最高容许浓度(g/m3)时间加权平均容许浓度(m三3)短时间接触容许浓度(agm3)爆炸范阚(容积百分比说明硫化乳1.1910-4.3-45.S-一氧化碳0.97-203012.5-74.2事而朦20-海拔2000-:MXME15-再拨Si于W1.fti1.氟化乳091-5.6-12.8-溶剂汽油3.(XI-4.00-:UIO-1.4-7.6-一氧化氮1.03-15-不燃-甲烷0.55-5.0-15.0-苯2.71-6101.45-8.0-注：质花容许浓改指工作地点、在一个工作日内、任何时间行海化学狗顼均不应也过的浓度.时间加权平均容许浓度指以时间为权数规定的Xh1：作II、40hI：作用的平均室许按H浓度.短时何接触咨汴浓度指在遵守时同加权平均容许浓度前提内咨1午短时间(15nin)接触的浓度.4.9 防护设备与用品4.9.1 防护设备必须按相关规定定期进行维护检查。严禁使用质量不合格的防毒和防护设备。4.9.2 安全带、安全帽应符合现行国家标准安全带GB6095和安全帽GB2811的规定，应具备国家安全和质检部门颁发的安鉴证和合格证，并应定期进行检验。4.9.3 安全带应采用悬挂双背带式安全带。使用频繁的安全带、安全绳应经常进行外观检查，发现异常立即更换。4.9.4 9.4夏季作业现场应配置防晒及防暑降温药品和物品。4.9.5 检测作业时配备的皮叉、防护服、防护鞋、F套等防护用品应及时检查、定期更换。4.10 事故应急救援4.10.1作业人员发生异常时，监护人员应立即用作业人员自身假藏的安全带、安全绳将其迅速救出。4.10.2发生中毒、窒息事故，监护人员应立即启动应急救援预案。4.10.3当需下井抢救时，抢救人员必须在做好个人安全防护并有专人监护下进行下井抢救，必须佩戴好便携式空气呼吸器、悬挂双背带式安全带，并系好安全绳，严禁盲目施救。4.10.4中毒、窒息者被救出后应及时送往医院抢救；在等待救援时，监护人员应立即施救或采取现场急救措施。
