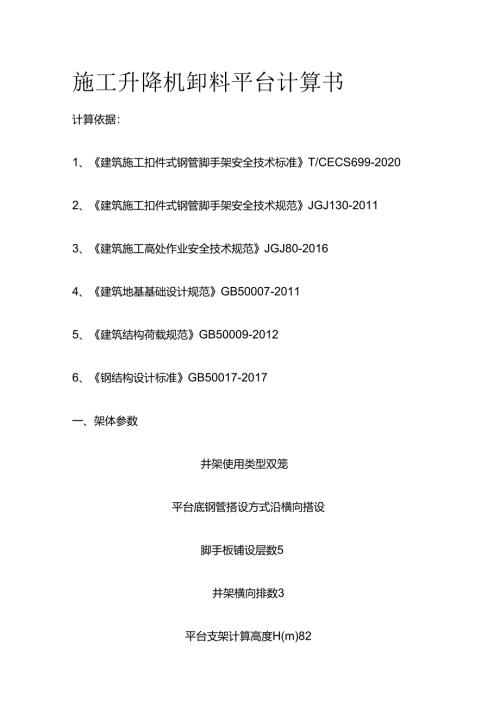

施工升降机卸料平台计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术标准T/CECS699-20202、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113、建筑施工高处作业安全技术规范JGJ80-20164、建筑地基基础设计规范GB50007-20115、建筑结构荷载规范GB50009-20126、钢结构设计标准GB50017-2017一、架体参数井架使用类型双笼平台底钢管搭设方式沿横向搭设脚手板铺设层数5井架横向排数3平台支架计算高度H(m)82立杆纵距a(m)1.5立杆步距h(m)1.6立杆横距b(m)1.2板底支撑间距s(m)0.5中部立杆间距c(m)0.8二、荷载参数双笼平台间是否铺设脚手板是结构重要性系数Yo1.1.安全等级I级每米钢管自重g1.k(kNm)0.03脚手板自重g2k(kNm2)0.35栏杆、挡脚板自重g3k(kNm)0.14安全设施与安全网自重g4k(kNm2)0.01电梯或井架防护门重量(kN/扇)0.05施工人员及卸料荷载q2k(kNm2)2基本风压3(kNm2)O.2206000钢管抗压强度设计值f(Nmm2)205板底支撑钢管计算简图1.荷载的计算：最大板底支撑钢管间距s1.=Ma×(s,1.c(1.as)=Ma×(0.5,0.8(1.50.5)=0.5m脚手板自重标准值(kNm):qa=G2k×s1.=0.35×0.5=0.175kN/m;脚手板自重设计值(kNm):qa=O×1.3×G2k×s1.=1.1.×1.3×O.35×O.5=0.25kN/m;支撑钢管自重标准值(kN/m):qb=0.03kN/m;支撑钢管自重设计值(kN/m)zqb=O×13×qb=1.1.×1.3×O.O3=O.O43kN/m;材料自重标准值：q1.=qa+qb=0.175+0.03=0.205kNm材料自重设计值：q1.=qa+qb=0.25+0.043=0.293kNm施工人员及卸料荷载标准值(kNm):q2=Q2k×s1.=2×0.5=1kN/m;施工人员及卸料荷载设计值(kNm):q2=0×1.5×Q2k×s1.=1.1.×1.5×2×0.5=1.65kN/m;2、强度验算按三等跨连续梁计算：最大弯矩计算公式如下：Mmax=0.1q1.1.2+0.117q21.2最大支座力计算公式如下：N=1.1.q1.1.+1.2q21.最大弯距Mmax=0.1×0.293×1.22+0.117×1.65×1.22=0.32kNm;支座力N=1.1.×0.293×1.2+1.2×1.65×1.2=2.763kN;最大应力o=Mmax/W=0.32×106/(4.12×103)=77.72Nmm2;板底钢管的抗弯强度设计值f=205Nmm2=Mma×W=0.320×106(4.12×103)=77,720Nmm2(f=205.00Nmm2;板底钢管的计算应力77.72Nmm2小于板底钢管的抗弯设计强度205Nmm2,满足要求！3、挠度验算计算公式如下：V=(0.677q1.1.4+0.990q21.4)(100EI)均布恒载：V=(0.677×0,205+0.990×1.)×(1.2×103)4)(100×206000×9.89×104)=1.149mm;板底支撑钢管的最大挠度为1.149mm小于钢管的最大容许挠度1200/150与Iomm,满足要求！五、纵向支撑钢管验算平台纵向支撑钢管类型双钢管钢管类型48×2.7钢管截面抵抗矩W(cm3)4.12钢管截面惯性矩I(cm4)9.89钢管弹性模量E(Nmm2)206000钢管抗压强度设计值f(Nmm2)205集中荷载P取板底支撑钢管传递力P=2.763kN;纵向支撑钢管计算简图纵向支撑钢管计算翦力图(kN)纵向支撑钢管计算弯矩图(kNm)纵向支撑钢管计算变形图(mm)最大弯矩Mmax=1.052kNm;最大变形Vmax=4.779mm;最大支座力Qmax=8.998kN;最大应力O=Mma×(2×w)=1.052×106/(2×4.12×103)=127.69Nmm2;纵向钢管的计算应力127.69Nmm2小于纵向钢管的抗弯强度设计值205Nmm2,满足要求！纵向支撑钢管的最大挠度为4.779mm小于纵向支撑钢管的最大容许挠度1200/150与IOmm,满足要求！六、立杆承重连接计算横杆和立杆连接方式双扣件双扣件抗滑承载力(kN)连墙件布置方式两步两跨连墙件对卸料平台变形约束力NO(kN)3内立杆离墙距离a(m)0.3连墙件截面类型钢管连墙件型号48×2.7连墙件截面面积Ac(mm2)384连墙件截面回转半径i(mm)16连墙件抗三强度设计值f(Nmm2)205连墙件计算长度0(mm)650扣件连接成双扣件扣件抗滑移折减系数0.81、强度验售k=zso=1.00×0.80×0.20=0.160kNm2AW=1.60×1.50×2×2=9.60m2Nw=1.5×k×Aw=1.5×0.160×9.60=2.304kNN=Nw+N0=2.304+3.00=5304kN长细比=0i=65016=40.625,由人直表得到的稳定系数=0.899.Nf=0.85×Acf=0.85×0.899×384.000×10-6×205.00×103=60.15妹NN=5.304kN<Nf=60.154kN满足要求！2、连接计算连墙件采用扣件方式与墙体连接.双扣件承载力设计值Rc=12×0.800=9.600kNN=5304kN<Rc=9.600kN满足要求！九、立杆支承面承载力验算地基基础混凝土楼板混凝土板厚度h(mm)200碎设计强度等级C35立杆底座面积A(mm2)150×1501、受冲切承载力计算根据混凝土结构设计规范GB50010-2010第651条规定，见下表公式参数剖析FI(0.7hft+0.15pc,m)umh0F1.局部荷载设计值或集中反力设计值h截面高度影响系数:当h800mm时,取h=1.0;当h2000mm时，取h=0.9;中间线性插入取用。ft混凝土轴心抗拉强度设计值pc,m临界面周长上两个方向混凝土有效预压应力按长度的力哝平均值，其值控制在1.0-35Nmm2范围内um临界截面周长：距离局部荷载或集中反力作用面积周边h/2处板垂直截面的最不利周长.h截面有效高度，取两个配筋方向的截面有效高度的平均值=min(1.,2)1.=0.4+1.2s,2=0.5+as×h04Umi局部荷载或集中反力作用面积形状的影响系数临界截面周长与板截面有效高度之比的影响系数s局部荷载或集中反力作用面积为矩形时的长边与短边尺寸比较，网不宜大于4:当伪2时取佻=2,当面积为圆形时，取s=2as板柱结构类型的影响系数：对中柱，取as=40,对边柱，取as=3O:对角柱，取as=20说明在本工程计算中为了安全和简化计算起见，不考虑上式中。pc,m之值，将其取为O,作为板承载能力安全储备.可得:h=1.,ft=1.57Nmm2,=0.4+1.2/s=0.4÷1.2/2=1,h0=200-15=185mm,m=4X(150.00+h0)=4X(150.00+185)=1340.00mmFI=(0.7hft+0.25pc.m)mh0=(0.7×1.×1.57×103+0.25×103×1.)×1.×0.74×0.185=184.678kN>N=26.436kN满足要求！2、局部受压承载力计算根据混凝土结构设计规范GB50010-2010第6.6.1条规定，见下表公式参数剖析FIc1.fcA1.nF1.局部受压面上作用的局部荷载或局部压力设计值fc混凝土轴心抗压强度设计值；可按本规范表4.1.4-1取值c混凝土强度影响系数，按本规范第6.3.1条的规定取用1.混凝土局部受压时的强度提高系数A1.n混凝土局部受压净面积1.=(AbAI)1.2A1.混凝土局部受压面积Ab局部受压的计算底面积，按本规范第6.6.2条确定可得：3=0.75,1.=(AbAI)0.5=0.273ffcc=0.85X16.70=14.195kNmmFI=1.fccA=0.75×0.273×14.195×103×0.02=65.329kN>N=26.436kN满足要求！
