提高隧道钢拱架安装一次性验收合格率.docx

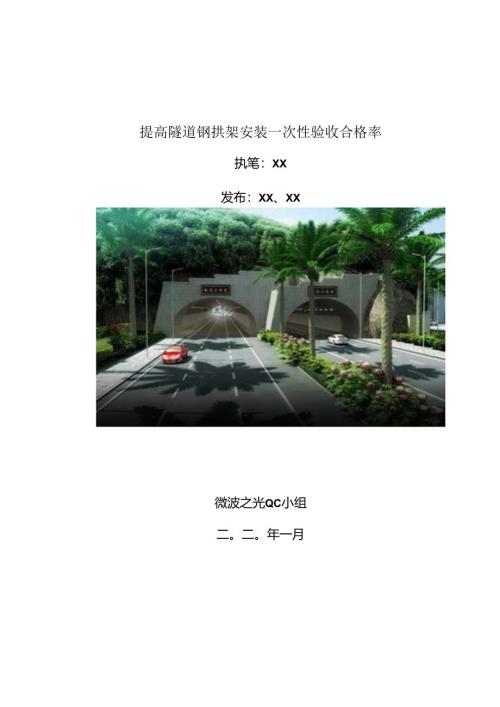

提高隧道钢拱架安装一次性验收合格率执笔：XX发布：XX、XX微波之光QC小组二。二。年一月目录目录2一、工程概况3二、小组简介5三、选择课题6四、现状调查7五、设定目标8六、原因分析IO七、要因确认12八、制定对策24九、对策实施24十、效果检杳32十一、制定巩固措施36十二、总结和下一步打算38提高隧道钢拱架安装一次性验收合格率中建三局集团有限公司（粤）微波之光.QC小组一、工程概况微波山隧道项目北起里海路与工业路路交叉口，穿微波山,南至源海路交叉口，道路等级为城市主干路，正线线路全长约346m,其中隧道长度约166m,工程造价约1.5亿.施工内容包括隧道、桥梁、道路、排水、通信、照明、交通、绿化、燃气专业工程。图1.1.道路平面图微波山隧道为削竹式双连拱隧道，围岩等级为IV、V级，全长约166m,其中暗洞约150m,进口明洞约10m,出口明洞约6m,隧道为双向6车道，其中左洞净宽16m,右洞净宽13.75m初期支护体系采用“钢拱架+锚杆+钢筋网片+喷射混凝土”结构形式，二衬采用“钢筋骨架+模筑混凝土”结构。V级围岩钢拱架采用HW200*200*8*12量钢钢架，分节长度为2.31m+4.45m+2.56m+7.03m+3.19m+1.61m,侧壁及拱部周长约21.15m.图1.2作道钢携架装配图二、小组茴介QC小组成立于202()年11月1日，由现场9名施工管理人员+1名现场班组长组成，对隧道钢拱架安装施工过程中的每个环节进行质量控制。QC小组概况案表2.1小组名称微波之光QC小组活动课题提高催道钢拱架安装一次性验收合格率课即类型何IS解决型成立时间2020年I1.月01日小组活动时间2O2O.I1-2O21.OI课题注册号SJ-NF-JC-O4-2O21小俎登记号SJ-NF-JC)4-2021-(M小小人人IO人活动次数I1.次32学时出勒率96.8%小机制度：1、小机舔次活动时间不褥小于90分钟：2.小姐定期机组成员学习.提SiQCI识：3、做好QC活动记录,收型快始资料：4、小组全体成员出勤率要达到95%以上.小组成员分I.&2.2序号小组职务姓名f,.项目职务学历小也工作I姐长XX9J项H执行经理本科姐策划2副姐长XX男技术总工本科技术指导3组员XX男建造总监本科祖织协调4组员XX男场Jft负贡人本科方案策划'成果编写5组员XX男现场负责人本科现场实施、收据收集6组员XX男技术员本科对策实施、数据收集7组员XX男侦检员大专质垃检杳、数据收集8组员XX女预算员本科经济活动分析9蛆员XX女资料员本科筋料整理、数据收集10姐反XX%班组长大专对策实施、数据收集制衣人：XX日期：2020年I1.月1日三、选择课题选题理由：公司要求及项目需求本工程的质量目标为确保获得“深圳市优质结构工程奖”、“广东省建设工程优质奖”。2.1 创优n标1.1 .1保I："达WUi家建筑BYifeMi1.s统唤收林准(GB50300-281)的介格标准.1.2 .2保伏制“深圳市优侦结构I：一奖2.1 .3缁保狭行“广东行建江匚附优艇结构奖”2.2 .4件创-W*市政金杯奖”图3一吊管理11标同时，隧道做为重要永久结构物，施工作业风险大，公司对质量要求高，要求工序次验收合格率大于90%。QC小组成足对现场主要施工工序进行检查、收集数据，发现钢拱架安装初验次合格率为83.5%,因此,提高钢拱架安装次验收合格率是项目急需解决的问题。本工程调荏僧况统计表表3.1序号工序名称检测点数合格点数合格率i福杆安装20018190.5%2钢拱架安装20016783.5%3钢筋网片安装20018894%4唉射混凝七20018090%制衣人：XX日期：2020年I1.月3日综上所述，我们将本次QC小组活动课题选定为捉岛及道钏扶架安装次性骐收合格率。四、现状调查小组成员依照£公路隧道施工技术规范（JTG/T366O-2O2O）对微波山陂道KOH）98KO+110钢拱架安装施工质量进行现场实测实量，共检查430个点，合格率为83.5%。经统计、汇总、绘成调查表、统计表、排列图，相关调直表及统计分析表如"钢拱架安装质Ift（问题）调代表表4.1序号不合格项检测点数合格点数合格率1安袋间距儡大1209377.5%2保护层厚底不足17676%3钢架幅符度偏大807290%4钢架轴建俯位大8073913%5安装儡差大504590%6总计43035983.5%制表人：XX日期：2020年I1.月IoE1.钢拱架安装HiW（问甥）统iI分析&表4.2序号不余格项撅数（八）米计贩数（点）领率梁计顺率1安装间距偏大272738%38%2保护层厚度不足245133.8%71.8%3纲架便斜度偏大859113%83.1%4纲架轴线偏位大7669.9%93%5安装偏基大5717%100%6总计71/100%/制表人：XX日期：2020年I1.月10日图4.1钢刎-质(问题排列图制图人：XX日期：2020年I1.月10日结论：从问题调查表以及排列图可以看出,“安装间距偏大”和“保护层厚度不足”的问题占不合格项的71.8%,是影响隧道钢拱架安装一次性验收合格率的主要问题。五、设定目标小组成员根据现状调查后分析总结的数据召开QC小组专题会，从目标理论计算、行业先进水平、公司考核指标三方面进行分析,确定本次活动目标。1、设定修(1)目标理论计算：在现状调查数据统计中发现，钢拱架“安装间距偏大”和“保护层厚度不足”的问题占不合格项的71.8%。若采取措施解决这两个主要问题的85%,那么钢拱架安装一次性验收合格率可达到：83.5%+(100-83.5)%×71.8%×85%=93.6%o(2)行业先进水平：小组成员对公司其他隧道及其他外单位隧道钢拱架实测实量和检验批原始资料调直，发现钢拱架安装次性验收合格率最好水平达到93%以上。钢拱架安装,次性验收合格率用好水平统”表表5.1序号公司项目抽资点数（点）合格点数（点）一次性合格率（%）I本公司惠州四环由西坑西建道28827294.442云南华丽高速东口场2号建道31029193.873外单位河北丰宁东沟隧道26424994.324贵州纳林高速公路四新隧道22020593.185平均值93.95制友人IXX日期：2020年I1.月18日（3）公司考核指标：本项目为公司在深圳南山承揽的第一个基础设施项目，也是南山区的第二条浅埋暗挖隧道，公司有明确的创优指标及质量管理目标，并要求各工序一次性验收合格率需达到93%以上。本次QC活动受到公司高度全视，小组成员专业水平高，攻关能力强.2、活动目标通过分析，小组成员一致同意将本次活动目标设定为：提高隧道钢拱架安装次性验收合格率从83.5%提高到93%以上。83.5%活动的活动后94.00%92.00%90.00%88.00%86.00%84.00%82.00%80.00%780%活动刖活动后六、原因分析针对影响隧道钢拱架安装一次性验收合格率的主要问题“安装间距偏大”和“保护层厚度不足”，QC小组对K(M)98-KO+1.IO钢拱架施工现场进行多次检查，并进行了多次会议讨论。运用头脑风暴法广泛收集意见，结合本工程实际情况以及施工图纸，利用5MIE科学方法分析可能造成“安装间距偏大”和“保护层厚度不足”的原因，并进行整理汇总，绘制关联图如下：IO图6末培因素关联图制图人:XX日期：2020年11JJ23日七、要因确认小组成员根据因果分析，采取现场测量、试验和调查分析的方法，对各末端因素进行了逐个确认，详见要因确认计划表：姿冈确认计划衣衣7.1序弓末端J泉因偷认方法对症结影响程度判断地点负责人确认时间1管理人员未旁站1、查看旁站记录2、现场险证判断对钢拱架安装间距的大和保护层力度不足的影响程度大小会议室潞工现场杨朝中2020.11.302技术交底不到他1、查看技术交底、人员绘字情况2、现场验证技术交底对施工质Ift的影第判断对钢拱架安装间距偏大和保护层19度不足的膨响程度大小会以富，施1：现场刘龙坤2020.12.13型原材未送检1、查看型钢原材进场行账及报告2、原材Ift新送检判断对钢拱架安装间距偏大和保护层19度不足的影阴程度大小会议室，施工现场XX2020.12.44型钢加工设任未保养1.查看设备进场验收及保养记案2、选用其他型号设需加工对比判断对钢拱架安装间施偏大和保护层印度不足的影响程度大小会议室/施工现场XX2020.12.15开挖机械未保养1、查在开挖机械检位保养记录2、选用其他开挖方式进行对比判断对胡拱梁保护层厚度不足的影响程度大小会以富/施工现场北路华2020.11.306开挖面平里度不良1、现场亚测横断面判断对钢拱架保护层M度不足的影碗程度大小施工现场Y2020.12.37!f器未校准I、翻直仪罂检定报告2、不同仪器现场定位脸证刘新对钢执架安装间距偏大的影响程度大小会议室尴工现场庄廷伟2020.11308照明设备配备不足1.现场杳看服明设得2、现场验证照明光她对症结的影响判断对钢拱架安装间距假大和保护层厚度不足的影响程度大小郎工现场白新华2020.12.39单段拱架强长过长1、枪杳蚯长长度不同段的偏痉情况判断对锹拱架安找间距偏大的影响程度大小会议室，施工现场庄廷伟2020.12.1IO钢拱架单位长Mft大1.查看单位长度里珏不同型钢安装质境情况判断对钢拱架安笠间距偏大的影响程度大小:议室/施工现场XX2020.12.1制表人：XXH刷：2020年12月SH(1)要因确认一，管理人员未旁站因素1确认1、查看旁站记录2、现场验证确认2020.11.30负责方法时间人确认方法一：食若旁站记录2020年I1.月30日，QC小组
