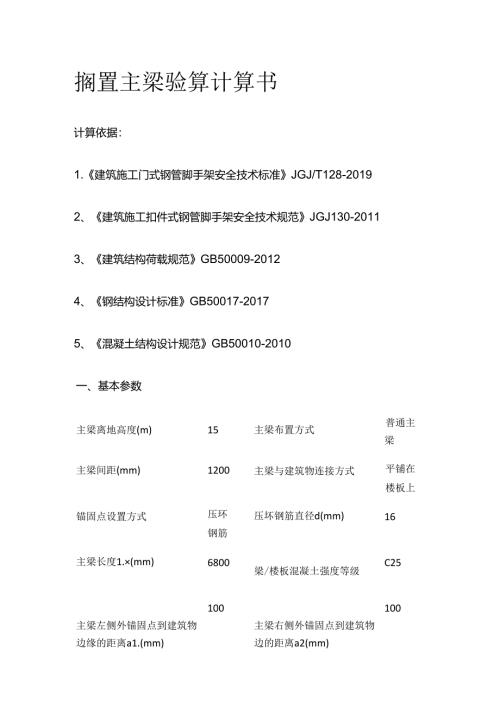

搁置主梁验算计算书计算依据：1.建筑施工门式钢管脚手架安全技术标准JGJ/T128-20192、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113、建筑结构荷载规范GB50009-20124、钢结构设计标准GB50017-20175、混凝土结构设计规范GB50010-2010一、基本参数主梁离地高度(m)15主梁布置方式普通主梁主梁间距(mm)1200主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压坏钢筋直径d(mm)16主梁长度1.×(mm)6800梁/楼板混凝土强度等级C25主梁左侧外锚固点到建筑物边缘的距离a1.(mm)100主梁右侧外锚固点到建筑物边的距离a2(mm)100主梁左fW建筑物内锚固1200长度1.m1.(mm)主梁右侧建筑物内锚固1200长度1.m2(mm)二、荷载布置参数支支距主梁左恻支掾件上卜固支撑件上下固是否探撑外锚固点水定点的垂直距定点的水平距参与点方平距离(mm)阳1.1.(mm)离1.2(mm)计算号式1左8503300750是下撑2左175033001650否上拉3右265033001650否上拉4右35503300750是下撑作各排立杆传至各排立杆传至各排立杆距主主梁间距用梁上荷载标准梁上荷载设计梁外锚固点水1.amm)点值F,(kN)值F(kN)平距离(mm号1910.940012002910.9130012003910.9220012004910.9310012005910.940001200附图如下：平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数nz1主梁材料规格18号工字钢主梁截面积A(Cm2)30.6主梁截面惯性矩Ix(cm4)1660主梁截面抵抗矩Wx(cm3)185主梁臼玳标准值gkkNm)0.241主梁材料抗弯强度设计值(Nmm2)215主梁材料抗剪强度设计125主梁弹性模量206000E(Nmm2)主梁允许挠度v(mm)1/250荷载标准值：q'=gk=0.241=0.241kNm第1排：F,1.=F1.,nz=91.=9kN第2排：F,2=F2'nz=91.=9kN第3排：F,3=F3'nz=91.=9kN第4排：F,4=F4,nz=91.=9kN第5排：F,5=F5'nz=91.=9kN荷载设计值：q=1.2×gk=1.2×0.241=0.289kNm第1排：F1.=F1.nz=10.91.=10.9kN第2排：F2=F2nz=10.91.=10.9kN第3排：F3=F3nz=10.91.=10.9kN第5排：F5=F5nz=10.91.=10.9kN工、强度验算弯矩图(kNm)ma×=Mma×W=6.926×106185000=37.438Nmm2f=215Nmm2符合要求！2、抗剪脸算剪力图(kN)ma×=Qma×(8Iz)bhO2-(b-)h2=16.74×1000×94×1802-(94-6.5)×158.62(8×16600000×6.5)=16.38Nmm2max=16.38Nmm2=125Nmm2符合要求！3、挠度验算变形图(mm)vmax=0.645mm<v=1/250=4400/250=17.6mm符合要求！4、支座反力计算设计值：R1.=0.726kN,R2=-3.418kN,R3=30.925kN,R4=30.925kN,R5=-3.418kN,R6=0.726kN四、下撑杆件验算下控杆材料类型工字钢下撑杆截面积A(cm2)21.5下撞杆截面抵抗矩Wcm3)102下擦杆弹性模量E(Nmm2)206000下撑杆截面类型14号工字钢下撑杆截面惯性矩712I(cm4)下撑杆材料抗压强度设计值f(Nmm2)205下撑杆件截面回转半径i(cm)1.73时接饵缝抗压强度设计185值fcwNmm2)下撑杆件角度计算：1.=arctan1.1.1.2=arctan(3300750)=77.196o2=arctan1.1.1.2=arctan(3300750)=77.196o下撑杆件支座力：RX1.=nzR3=1.×30.925=30.925kNRX2=nzR4=1.×30.925=30.925kN主梁轴向力：NXZ1.=RX1.tan1.=30.925tan77.196o=7.028kNNXZ2=R×2tan2=30.925tan77.196o=7.028kN下撑杆件轴向力：NX1.=RX1.sin1.=30.925si77.196o=31.714kNNX2=RX2sin2=30.925si77.196o=31.714kN下撑杆件的最大轴向拉力NX=ma×N×1.N×i=31.714kN下撑杆长度：1.02=(1.12+1.22)0.5=(33002+7502)0.5=3384.154mm下撑杆长细比：1.=1.01i=3384.15417.3=195.616查钢结构设计标准GB50017-2017表D得，1.=0.1952=1.02i=3384.15417.3=195.616道钢结构设计标准GB50017-2017表D得，2=0.195轴心受压稳定性计算：NX1.(1.Af)=31713.72(0.195×2150×205)=0.369<1.符合要求！NX2(2Af)=31713.72(0.195×2150×205)=0.369<1.符合要求！对接焊缝验算：=NX(1.wt)=31.714×103A=31.714×1032150=14.751Nmm2<fcw=185Nmm2五、主梁整体稳定性验算主梁轴向力：N=-(+NXZ1.-NXZ2)2+NXZ1.nz=-(+7.028-7.028)2+7.0281.=7.028kN压弯构件强度：GmaX=Mmax(W)+NA=69261.06/(1.O5X185X103)+7.028X1033060=37.953Nmm2<f=215Nmm2塑性发展系数Y符合要求！受弯构件整体稳定性分析：其中b-均匀弯曲的受弯构件整体稳定系数：直表钢结构设计标准(GB50017-2017)得，b=2由于b大于0.6,根据钢结构设计标准(GB50017-2017)附表Cf得到b'值为0.93.Mma×(b'W×f)=6.926×106(0.929×185×215X103)=0.1871六、锚固段与楼板连接的计算主梁与建筑物连接平铺在楼板锚固点设置方式压环钢方式上筋压坏钢筋直径d(mm)16梁/楼板混凝土强度C25等级压环钢筋1压环钢筋21、压环钢筋睑算如下锚固点压环钢筋受力：N/2=3.4182=1.709kN压环钢筋验算：=N(4A)=N11d2=3.418×103(3.14×162)=4.25Nmm2<0.85×f=0.85×65=55.25Nmm2注：为拉环钢筋抗拉强度，按混凝土结构设计规范9.7.6每个拉环按2个截面计算的吊环应力不应大于65Nmm2水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度符合要求！
