德秀轩外用电梯施工方案4.24.docx

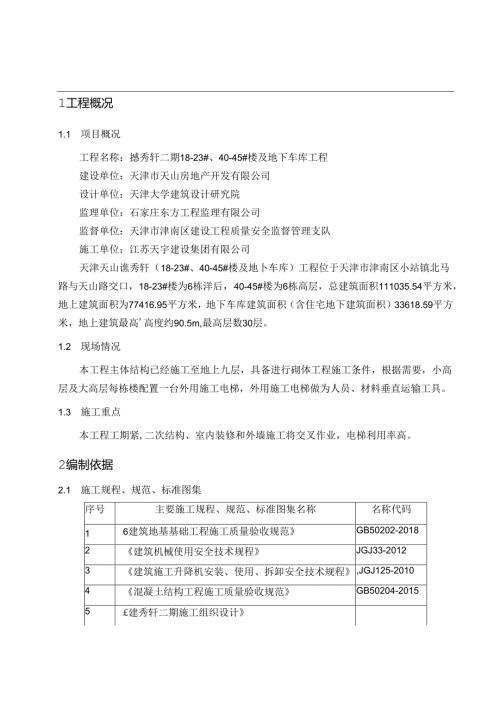

1工程柢况21.1 项目概况21.2 现场情况21.3 施工重点22编制依据22.1 施工规程、规范、标准图集22.2 施工图纸33施工准备33.1 技术准备33.2 机具准备34施工安排34.1 电梯安装部位34.2 劳动力组织35室外电梯安装35.1 电梯基础施工35.2 安装前准备35.3 底盘、护栏的安装45.4 轿箱的安装45.5 标准节的安装45.6 附臂架的安装55.7 电气设备安装55.8 安全限位安装及试运行55.9 检杳验收55.10 室外电梯通道及防护架搭设66电梯的拆除87电梯安拆要求88安叙意事项91工程概况1.1 项目概况工程名称：撼秀轩二期18-23#、40-45#楼及地下车库工程建设单位：天津市天山房地产开发有限公司设计单位：天津大学建筑设计研究院监理单位：石家庄东方工程监理有限公司监督单位：天津市津南区建设工程质量安全监督管理支队施工单位：江苏天宇建设集团有限公司天津天山谯秀轩（18-23#、40-45#楼及地卜车库）工程位于天津市津南区小站镇北马路与天山路交口，18-23#楼为6栋洋后，40-45#楼为6栋高层，总建筑面积111035.54平方米，地上建筑面积为77416.95平方米，地下车库建筑面积（含住宅地下建筑面枳）33618.59平方米，地上建筑最高'高度约90.5m,最高层数30层。1.2 现场情况本工程主体结构已经施工至地上九层，具备进行砌体工程施工条件，根据需要，小高层及大高层每栋楼配置一台外用施工电梯，外用施工电梯做为人员、材料垂直运输工具。1.3 施工重点本工程工期紧,二次结构、室内装修和外墙施工将交叉作业，电梯利用率高。2编制依据2.1 施工规程、规范、标准图集序号主要施工规程、规范、标准图集名称名称代码16建筑地基基础工程施工质量验收规范GB50202-20182建筑机械使用安全技术规程JGJ33-20123建筑施工升降机安装、使用、拆卸安全技术规程,JGJ125-20104混凝土结构工程施工质量验收规范GB50204-20155£建秀轩二期施工组织设计6SCD200/200施工升降机使用说明书、2.2 施工图纸序号图纸名称出图日期1德秀轩二期项目建筑施工图2017.082德秀轩二期项H结构施工图2017.083施工准备3.1 技术准备施工前,有技术人员对参与施工的管理人员和工人进行详细的方案交底：对进场的专门安装人员进行进场及安全教育。熟悉相关施工规范，对安装过程中可能遇到的问题进行预判，确保升降机安装及使用过程的顺利。3.2 机具准备本工程大小高层升降机型号选用SC型200/200,额定安装载重量2X100Okg,电机功率2x3xi1kw,配行防坠落装置，外笼重量:1260kg,双笼同时施工。4施工安排4.1 电梯安装部位室外施工电梯安装位置见附图。4.2 劳动力组织安装人员：3人安全员：1人5室外电梯安装5.1 电梯基础施工本工程大小高U施工电梯直接设置在地下车库顶板上，经过计算地下车库顶板承载力满足要求，详见计算书。5.2 安装前准备1）确保安装地点满足安全检杳机构所规定的要求，且具备运输和堆置升降机部件的道路和场地，电梯安装时其甚础应具备50%强度，正式使用时基础应达到100%强度；2）应具备合适的起重设备及安装工具，并准符好停层栩件，由现场指挥负贡：3）检查各零部件是否有变形、开裂等损坏现象，在安装前必须检修完毕：4）确定附端方案，按需要准备好预埋件或固定件，并提前在符合附堵要求的附着位置安装就位：5）施工电梯应配备专用的电源箱,供电熔断胧的电流为电梯额定电流的152倍,电梯工作电源电压值上下波动不得超过5%：6）施工电梯的专用电源箱应从工地二级配电箱引入电源，距离不得超过30米：应注意电源电缆线的规格：7）具体安装时间根据天气情况确定，每台电梯安装时间预计为8小时，在此期间应避开雨、雾能见度低的天气及风速超过13米/秒的情况。5.3 底就、护栏的安装1）先将底盘套于地脚螺栓上安装到位，用水平仪调整底盘水平度，底盘与基础间的空隙用铁塞片可里塞实，柠紧地脚螺栓，并再次用水平仪校验合格,然后安装标准节底节。2）依次安装连接好四周防护栏，然后装好电源柜门框。3）安装外笼门，笼门的吊点设置要平衡，防止外笼门变形。4）固定所有外笼螺栓，安装好外笼对盎滑道，调整整套外笼水平。5）加装2个标准节并拧紧标准节螺栓.6）安装好外笼门支撑并调整好适合M放轿箱尺、匕7）安装好缓冲弹簧底座,并加入缓冲弹簧.5.4 轿箱的安装1）矫箱吊点要平衡，锁好锁扣，轿箱四角各有1人配合扶正，先进行试吊，确认无问题后方可正式吊装。2）轿箱套入标准节时注菽轿箱下放过程中各方位位置.，使其安全平稳放在缓冲弹黄内。如此方法把另一轿箱套入标准节内，同时安装固定好笼顶安全围栏。3）松开传动电机制动装置螺栓并检查是否有效。5.5 标准节的安装1）本工程用塔吊进行安装，故可先在地面将多节标准节（不超过6节）连为一体,然后用塔吊吊至连接点与下部标准节对接安装。2）每安装一段标准节，在设计附鬻安装处将附臂架安装并固定好，用经纬仪从相互垂直的两个方向对标准节进行垂直度校脸，垂直超差时，通过附臂斜撞组合进行调节，直至垂直度满足要求，将附时紧固螺栓柠紧，标准节导轨架的垂直度控制在千分之范困内。在此期间如有意外情况不能进行附将安装,应用钢丝绳临时固定标准节3）安装标准节时应注意，柠紧所有连接螺栓,安装时绝对不允许超过额定安装我重量及安装高度，严禁夜间进行施工作业。5.6 附惜架的安装5.6.1 附河架定位根据现场实际情况及附臂最大拉接距离，升降机中心与建筑物边线间距约为2.9m.附着件竖向间距不大于9米（6个标准节高度）“5.6.2 附管架固定各层附酋架固定结构边梁处，在结构边梁中间1/3高度范围内采用安装小20长200三膨胀螺栓的方法固定附将架，每道附河架用4根螺栓固定。5.7 电气设备安装1）从现场二级配电箱直接引线为外用电梯供应，施工电梯单独配备电箱，电箱内各种开关、漏保、接线等符合规范要求。2）各种电气设招按要求进行接零、接地，各继电器运行灵活.3）在轿箱上安装电缆托架，将动电缆线的一端接入轿箱接线端上并固定，另一端接入外笼电源箱.各接头连接牢固，并在标准节上安装好电缆保护架。5.8 安全限位安装及试运行1）上极限碰铁应安装在轿箱越过上平台150皿处，下极限碰铁应安装在轿箱满载下行时自动停止在碰到缓冲赞100-200Inm处。2）必须保证极限开关触柄与上下极限碰铁的距离，在极限开关断开时，触柄距碰铁0.5-2mm范围内3）安装好各门限位、外笼门及轿箱的机械联锁装置，并确保所有装置工作可靠.4）应查升降机的所有性能是否符合试运行耍求，并按使用说明书标注各润滑部位进行润滑.5.9 检查验收1）检查各部连接是否可靠。2）传动小齿轮与传动齿间隙是否合符使用标准.3）导轮间隙是否合符运行要求。4）限速器齿用是否合符运行条件,无异常。5）在轿箱顶部用上操作盒进行试运行，并逐层检查附堵联接是否可苑，电缆装置是否运行正常，上、下限位控制是否可靠，合理消除所有不安全隐患。6）进行附落试验。7）办理验收合格手续。5.10 室外电梯通道及防护架搭设施工电梯与结构之间搭设安全防护架作为进出通道，施工电梯与结构之间距离约为1.6米,扣除电梯与架体之间缝隙0.1米，架体进深为1.5米，开间为5.7米，架体外立面满挂安全网封闭防护，架体每层均采用抱柱及抱梁的形式与结构拉结。架体搭设于地下室顶板上，架体下铺50nun用脚手垫板。架体在每个楼面的位置搭设水平杆与结构拉结，并满铺脚手板作为通道：楼面以上2米的位置搭设水平杆与结构拉结，对正电梯门口处安装安全门：此两道水平杆之间设置拦腰防护杆及挡脚板：架体在结构梁卜.位置处搭设水平杆与结构拉结。每个楼层进出口安装标准钢大门，大门裔18m,宽1.3m,门板喷涂江苏天宇标识。大门采用合页与内侧立杆连接。（详见图二、图三、图四）图二电梯防护平面示意图图三电梯防护立面示意图图四电梯防护剂面示意图6电梯的拆除电梯的拆除与安装程序相反，用25吨汽车吊配合进行电梯拆除作业。7电梯安拆要求1）参与作业的人员必须熟悉升降机的性能，结构特点，并有熟练的操作技术和排除故障的能力。2）安拆过程中，必须由专人负费统指挥，作业延困内工地其他施工人员不得进入施工现场，在作业范用内作好警示标志，并派专人负贡监护。3）安拆人员需身体健康，无高血压、心脏病等疾病，且具有一定的文化程度。安装人员必须配戴必要的安全保护设备，如安全帽、安全带等，严禁酒后安装及操作。4）每个吊笼顶平台作业人数不得超过2人，配备工具的总重量不得超过650kg,吊杆额定起盘量为180kg,不允许超载。5）驱动吊笼运行时，必须将操纵盒移至吊笼顶部，不允许在M笼内悚纵。6）用塔吊吊装围栏基础底架，再安装门框、围栏。基架安装时应川水准仪找正，用钢垫片插入基础底架和基础之间，钢垫片一定要垫实,使基架水平。7）导轨架的安装利用塔吊安装，把标准节吊起就位固定，陵着导轨架的升高，应按要求每间距不大于9m安附普架，按要求紧固。在电梯依非最顶层安装道附皆架。8）每安装一道附着采用经纬仪检查-次导轨架的垂直度。9）设限位碰块的安装，保证安全运行。安装先后进行全面检查各紧固件的紧固情况,检查各限位，电气联锁装置动作是否正确无误。10）必须是专业人员进行电气的接线工作，且在进行工作时，必须确保切断电源。11）外用电梯安装完毕后，标准节立柱的顶部和底部分别用扁钢或圆钢与结构屋面避雷引下线和基础接地极可靠连接，接地电阻不大于10欧。12）电梯安装完毕后，应进行全面检查，井进行荷载坠落试验，做好相关记录。13）检杳无误后，搭设通道防护架体，通道搭设应平整、稳固，保证上下方便。14）全部工序完成后，报安监部门验收、验收合格后方可投入使用。8安拆注意事项1）在安拆期间，绝对不准许与安拆工作无关的人员使用升降机。2）驱动吊笼运行必须将加节按钮盒移至吊笼顶部操纵，不允许在吊笼内操纵。3）利用设.巴在吊笼顶部吊杆进行拆装时，最大起重量为180kg.不得超载.4）任何人不准站在悬吊物下，或在悬吊物下行走。5）安装吊杆上有悬挂物时，不得开动吊笼。6）吊笼运行时，人员的头部、手及装运的物体绝对不准伸出吊笼护栏。7）除非总电源已完全切断，否则不能让任何人在护栏内以及升降机通道内、导架立柱内和附墙架上等不安全区域内活动：8）各工种人员必须服从指挥，紧密配合,严格遵守本工种安全操作规程。9）安装完试验前,须将吊笼上升到安全高度，以确保吊笼在试验时，不会撞主缓冲弹簧.本方案未尽事宜请参看旅工电梯使用说明书，本方案如有与说明书相矛盾处以说明书为准.
