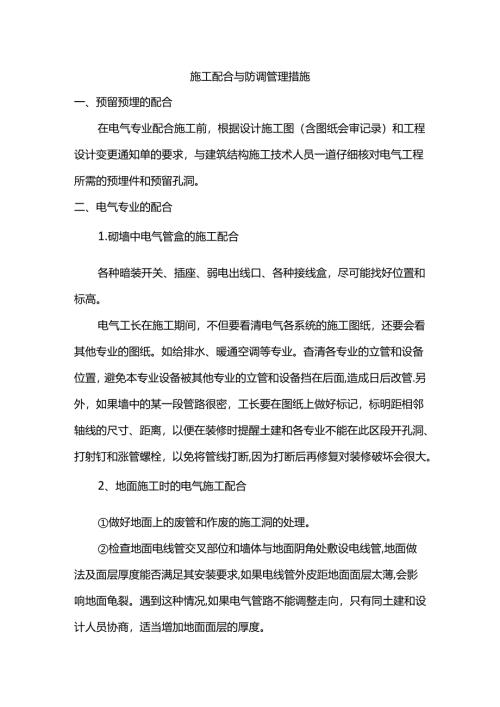

施工配合与防调管理措施一、预留预埋的配合在电气专业配合施工前，根据设计施工图（含图纸会审记录）和工程设计变更通知单的要求，与建筑结构施工技术人员一道仔细核对电气工程所需的预埋件和预留孔洞。二、电气专业的配合1.砌墙中电气管盒的施工配合各种暗装开关、插座、弱电出线口、各种接线盒，尽可能找好位置和标高。电气工长在施工期间，不但要看清电气各系统的施工图纸，还要会看其他专业的图纸。如给排水、暖通空调等专业。杳清各专业的立管和设备位置，避免本专业设备被其他专业的立管和设备挡在后面,造成日后改管.另外，如果墙中的某一段管路很密，工长要在图纸上做好标记，标明距相邻轴线的尺寸、距离，以便在装修时提醒土建和各专业不能在此区段开孔洞、打射钉和涨管螺栓，以免将管线打断,因为打断后再修复对装修破坏会很大。2、地面施工时的电气施工配合做好地面上的废管和作废的施工洞的处理。检查地面电线管交叉部位和墙体与地面阴角处敷设电线管,地面做法及面层厚度能否满足其安装要求,如果电线管外皮距地面面层太薄,会影响地面龟裂。遇到这种情况,如果电气管路不能调整走向，只有同土建和设计人员协商，适当增加地面面层的厚度。地面出线口施工配合时，电气专业的技术人员要注意同土建专业核实两点：a地面结构面以上的地面做法和面层的厚度，能否满足地面出线口接线盒厚度的安装要求。b了解地面的面层材料是通体砖、石材，还是水泥面一次压光,上面是否要铺地毯.遇到中间带卡格，强、弱电同在一个地面出线口时，要特别注意卡格的位置和方向，按其位置和方向敷设强、弱电的电线管，不能混淆.3、吊顶施工时电气的施工配合电气专业在吊顶面层安装的设备有各种灯具、摄像头、探测器和扬声器等。施工工序为：土建吊顶标高放线，面层分格线放线T电工按标高和分格线配吊顶电线管和稳装接线盒，穿电线、安装灯具吊杆一土建封吊主次龙骨面层板一开面层设备孔，加固被切断的龙骨，调整吊顶平整度T电工安装灯具、摄像头、探测器和扬声器等末端设备。吊顶内管路敷设要根据土建吊顶做法图和分格图，先确定设备的具体位置,根据位置配管、稳装接线盒。安装灯具的吊卡位置要合适，接线盒与灯具之间的金属软管不要过长。嵌入吊顶的灯具，其灯箱厚度要与吊主次龙骨的高度相匹配。三、大型设备施工通道的配合需要土建专业协调和配合的有以下几个方面工作：1.审核各专业申报的大型设备运输吊装方案，落实大型设备的长、宽、高所占用的空间，运输通道的走向及最大设备的重量。2、同负责结构设计的技术人员共同计算在运输通道内，结构混凝土梁、板每平方米的承载力，是否能满足大型设备运输要求，以及局部对梁、板的加固措施。3、结构预留的设备吊器1.的长、宽尺寸应能满足大型设备的运输要求。4、凡在设备运输通道内的砖墙都要等到所有大型设备运输到位后，才能砌筑.5、在设备垂直吊装孔上方的混凝土梁上，应预埋与大型设备重量相匹配的吊钩（最好多留几个），以便给设备运输及日后更换设备提供方便。6、设备进入机房后，土建专业要采取封堵措施，防止专用零件丢失和损坏。四、公用走道吊顶内的施工配合1、公共走道吊顶内是机电各专业管线的集中部位,吊顶内除去混凝土梁占用的空间、吊顶主次龙骨和面层占用的高度，真正可用于机电各专业管线的空间极为有限。2、协调的原则是：以保证装饰效果为中心，以满足各专业系统功能为前提，适当调整吊顶内各专业管道的标高和走向。机电各专业要服从土建总的管理与协调，不能各自为政，先下手为强，先占有利位置,不管其他专业能否安装。要坚持有压力的管道躲无压力的管道,小管躲大管，大管躲通风的原则。在走道的中间部位，给嵌入式照明灯具和其他面层设备，留出一定的安装空间。
