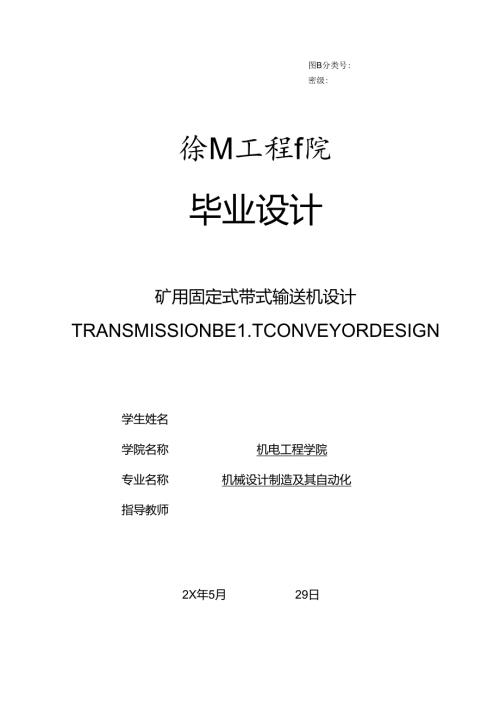

毕业设计（论文）-矿用固定式带式输送机设计.docx

图B分类号:密级:徐M工程f院毕业设计矿用固定式带式输送机设计TRANSMISSIONBE1.TCONVEYORDESIGN学生姓名学院名称机电工程学院专业名称机械设计制造及其自动化指导教师2X年5月29日徐州工程学院学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果由本人承担。论文作者签名：日期：年一月0徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即:本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名：导师签名：日期：年月日日期：年月日摘要本次毕业设计是关于矿用固定式带式输送机的设计“首先对胶带输送机作了简单的概述：接着分析了带式输送机的选型原则及计算方法：然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计：接着对所选择的输送机各主要零部件进行了校核。普通不带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面，目前我国与国外先进水平相比仍有较大差距，国内在设计制造带式输送机过程中存在着很多不足。本次带式输送机设计代表了设计的股过程，对今后的选型设计工作有定的参考价值.关健询：带式输送机：选型设计：主要部件AbstractThedesignisagraduationprojectaboutthebe1.tconveyorusedincoa1.mine.Atfirst,itisintroductionaboutt1.ebe1.tconveyor.Next,itistheprincip1.esaboutchoosecomponentpartsofbe1.tconveyor.Afterthatthebe1.tconveyorabaseontheprincip1.eisdesigned.Then,itischeckingcomputationsaboutmaincomponentparts.Theordinarybe1.tconveyorconsistsofsixmainparts:DriveUnit,JiborDC1.iVCryEnd.Tai1.EndcrRc1.umEnd.IntermediateStructure.1.oopTake-UpandBe1.t.At1.ast,itisexp1.anationaboutt1.xandsafeguardofthebe1.tconveyor.Today,1.ongdistance,highspeed,1.owfrictionisthedirectionofbe1.tconveyor'sdeve1.opment.Aircushionbe1.tconveyorisoneofthem.Atpresent,westi1.1.fa1.1.farshortofabroadadvancedtechno1.ogyindesign,manufactureandusing.Therearca1.otofwastesinthedesignofbe1.tconveyor.Keyword:be1.tconveyor1.ectotypeDesignmainpartsIIAbstractI1.1.1班31.1 研究的目的和意义31.2 本ift的主版究内容21.3 以内外研究现状22带如送机22.1 带式输学机的应用22.4 带式输O1.的发展状况32.5 带式输O1.的工作原理42.6 带式输送机的结构和布置形式52.6.1 带式领机的结构52.6.2 布置方式53带注送机的tttmir73.1 已知原始数据及工作条件73.2 计算步73.2.1 带宽的确定73.2.2 雌带宽度的核算93.3 B1.周驱动力93.3.1 计算公式93.3.2 主要阻力计算103.3.3 主要特种阻力计算H3.3.4 附加特种阻力计算123.3.5 "阻力计算123.4 传动功率计算133.4.1 传动轴功率(PA)计算133.4.2 电动机功率计算133.5 雌带张力计算143.5.1 触带不打滑我校核143.5.2 M带下垂度校校143.5.3 各特性点张力计算153.6 传动滚筒、改向滚筒合张力计算163.7 传动濠筒最大扭矩计算173.8 拉索力计算173.9 输送带校核计算174驱动装量的选用与设计184.1 电机的选用184.2 减速器的选用184.2.1 传动装置的总传动比184.2.2 液力偈合器194.2.3 联轴器195带式送机部件的选用215.1 输送带215.1.1 触带的分类215.1.2 输送带的连接215.2 传动滚筒225.2.1 传动滚筒的作用及类型225.2.2 传动滚筒的选型及9225.2.3 传动滚筒结构235.2.4 传动滚筒的直径验算235.3 托辆245.3.1 托精的作用与类型245.3.2 托辆的选型265.3.3 托福的校核275.4 制动装Jt295.4.1 制动缸的作用295.4.2 制动缸的种类295.4.3 制动的选型305.6.1 拉家缸的作用315.6.2 张重装置在使用中应满足的要求315.6.3 拉米装置在过渡工况下的工作特点315.6.4 拉紧装置布置时应遵循的原则325.6.5 拉索装置的种类及特点326其他部件的选用S46.1 机架与中间架346.2 给料装置356.2.1 对给料装置的基本要求356.2.2 装料段拦板的布麻尺寸356.2.3 装料点的缓冲356.3 卸料"356.4 清扫366.4.1 篦子式刮板清扫装366.4.2 触机式刮板清扫科366.4.3 刷式清扫"366.4.4 振动式清扫376.4.5 水力和风力清扫装置376.4.6 蛤清扫装置376.4.7 M带翻转装置376.4.8 清扫姐的种类386.5 头IW斗386.6 电气及安全保护装置39结论40致.谢41餐491绪论1.1 研究的目的和意义带式输送机是连续运行的运输设备，在冶金、采矿.、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运员、连续输送等优点，而且运行可靠，易实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电体化技术与装备的关键设备。特别是近io年，长距离、大运量、高速度的带式输送机的出现，使其在犷山建设的井下巷道、r井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。选择带式输送机这种通用机械的设汁作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学战本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到r全面的训练.1.2 本课题的主要研究内容熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。1.3 国内外研究现状八十年代末期以来,我国的煤矿用带式输送机也有r很大的发展,对其关键技术研究和新产品开发都取得了可喜的成果。饰送机产品系列不断增多，从定型的SDJ、SSJ.STJ、DT等系列发展到多功能、适应特种用途的各种带式输送机系列，如国家“七五”攻关项目-大颈角带式输送机成套设备、“九五”攻关项目-高产高效工作面顺槽可伸缩带式输送机等都填补了国内空白，开发了大颈角、长距离输送原煤的新型带式输送机系列产品，并对带式输送机的关键技术及其主要元部件进行了理论研究和产品开发，应用动态分析技术和中间驱动与智能化控制等技术，研制成功r多种软起动和制动装置及以P1.C为核心的可编程电控装置。但与国外相比，其机型一般都偏小，特别是带速通常均不超过4ms,对离带速输送机及其动态设计与计算机监控等关键技术问题缺乏实践经验，由于带速普遍较低，许多设计单位仍延用以往的静态设计法，用加大输送带安全系数的方法来提高设计的可赛性，其结果不仅增大了设备成本，而且降低了设备运行的可靠性。此外，我国输送机制造企业追求小而全模式，未能像国外一样形成大规模的元部件专业生产厂或加工中心，致使元部件设计与制造水平得不到有效提高。建立带式输送机的输送带在起动和停机过程中的动力学方程,求解输送带上不同点随时间推移所发生所的变化，找出变化剧烈的张力波可能造成的破坏，这就是带式输送机的动态分析。动态分析技术是门综合性学科，不仅要对整机运行全过程的动态特性进行分析，更重要的是对其涉及到的基础理论，运用现代先进技术进行系统研究，是当今世界的高新技术。2带式输送机概述2.1. 带式物送机的应用带式输送机是连续运输机的种，连续运输机是固定式或运移式起重运输机中主要类型之，其运输特点是形成装载点到装载点之间的连续物料流，花连续物料流的整体运动来完成物流从装载点到和载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的潦水作业运输线不可缺少的组成部分。连续运输机可分为：（1）具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等。（2）不具仃挠性牵引物件的输送机,如螺旋输送机、振动输送机等。（3）管道输送机（流体输送），如气力输送装置和液力输送管道。其中带输送机是连续运输机中是使用最广泛的，带式输送机运行可靠，输送量大，输送距离长，维护筒便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。2. 2带式输送机的分类带式输送机分类方法有多种，按运输物料的输送带结构可分成两类，类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，卜.带呈平形，输送带有托机托起，输送带外表几何形状均为平面：另外-类是特种结构的带式输送机，各有各的输送特点。其简介如下:m型固定式带式输送机Q08O轻电固定式带式输送机,OX型钢绳芯带式输送机U型带式输送机借式输送机特种结构型管形带式谕送机气垫带式输送机波状挡边带式输送机钢绳牵用带式输送机压带式带式输送机其他类型3. 3各种带式输送机的特点（I）QI）80轻型固定式带输送机:QD80轻型固定式带输送机与TDI1.型相比,其带较薄、载荷也较轻，运距一般不超过100n1.,电机容量不超过22kw.（2） DX型钢绳芯带式输送机:它属于高强度带式输送机，其输送带的带芯中有平行的细钢绳，
