沉沙调节池结构计算书.docx

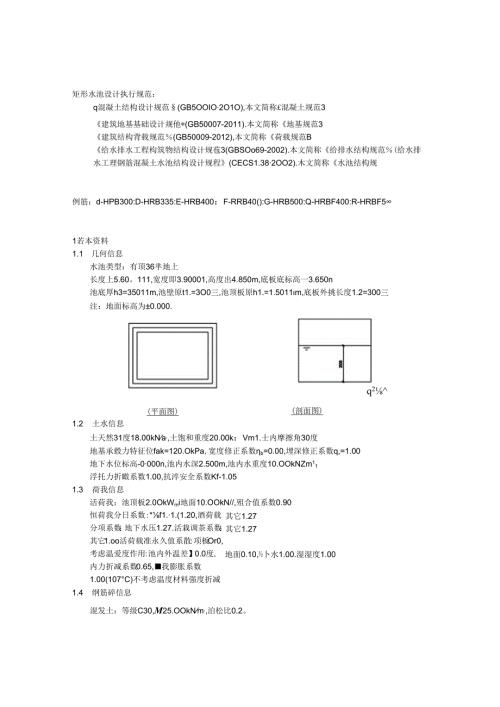

矩形水池设计执行规范：q混凝土结构设计规范§(GB5OOIO2O1O),本文简称£混凝土规范3建筑地基基础设计规他*(GB50007-2011).本文简称地基规范3建筑结构背载规范(GB50009-2012),本文简称荷载规范B给水排水工程构筑物结构设计规苞3(GBSOo69-2002).本文简称给排水结构规范(给水排水工理钢筋混凝土水池结构设计规程(CECS1.382OO2).木文简称水池结构规例筋：d-HPB300:D-HRB335:E-HRB400：F-RRB40():G-HRB500:Q-HRBF400:R-HRBF51若本资料1.1 几何信息水池类型：有顶36芈地上长度上5.60。111,宽度即3.90001,高度出4.850m,底板底标高一3.650n池底厚h3=35011m,池壁原t1.=3O0三,池顶板原h1.=1.5011m,底板外挑长度1.2=300三注：地面标高为±0.000.q2(平面图)(剖面图)1.2 土水信息土天然31度18.00kNa,土饱和重度20.00k：Vm1.士内摩擦角30度地基承毂力特征位fak=120.OkPa,宽度修正系数b=0.00,埋深修正系数q,=1.00地下水位标高-0000n,池内水深2.500m,池内水重度10.OOkNZm11浮托力折瞰系数1.00,抗淬安全系数Kf-1.051.3 荷我信息活荷我：池顶板2.0OkWmi地面10.OOkN/,殂合值系数0.90其它1.27其它1.27地面0.10,½卜水1.00.湿湿度1.00恒荷我分日系数:*f1.1.(1.20,酒荷载分项系数：地下水压1.27.活栽调茶系数：其它1.oo活荷载准永久值系散:项板Or0,考虑温爱度作用:池内外温差】0.0度,内力折减系数0.65,我膨胀系数1.00(107°C)不考虑温度材料强度折减1.4 纲筋碎信息混发土：等级C30,M25.OOkNm,泊松比0.2。纵筋保护层咫度(IHn):顶板(上35,卜.35),池壁(内35,外35),底板(上35,卜35)钢肪级别：HRB400.裂缝宽度限值：0.20nm,配筋调整系数：1.00按裂筵柱制配筋计尊构造配筋采用混凝土规范GB50010-20102计算内容(1)地基承皴力验算<2)抗浮睑算(3)荷载计算内力(考虑温度作用)计算(5)配够计算(6)裂缝骁算<7)混凝土工程盘计算3计算过程及结果单位说明：驾矩:kN.Wm钢筋面积:11而裂缝宽度:mn计算说明：双向板计算按查表恒荷我:水池结构自重，上的竖向及侧向压力，内部盛水压力.活荷我:便板活苻纸,地而活荷我.地卜水压力,器湿度变化作用.裂健宽度计尊按长期效应的准永久姐合.水池方位定义如K水池方位示意图3.1 地基承栽力脸尊3.1.1 班底压力计算(I)水池自理GC计算顶板自KGI=1.××h1.Xc-5.600X3.900×0.150×25.00=81.90kN池壁自重G2=2×(HB)-4×tt×H-hi-h3×t1.×c=2×(5.600+3.900)-4×0.300×1.850-0.150-0.350×0.300×25.00=580.73kN底板自重G3=(1.+2×t2)×(B+2Xt2)×h3×c=(5.600*-2×0.300)X(3.900+2X0.300)X0.350X25.00=244.13kN水池结构自重Gc*11N2W3=81.90-580.73+244.13-906.75kN池内水IRGW计算池内水StGw=(1.TXt1.)XtB-2XtDXHwXb=(5.600-2X0.300)×(3.900-2×0.300>X2.500X10.OO=412.50kN(3)覆土型t计算池顶覆土重量G1.1.-0kN池顶地卜水IRMGS1.=0kN底板外挑IS土董itGt2=6.060×0.0×1.8.00+6.060×3.300(20.00-10.0)=199.98kN底板外挑地下水电敷Cs2=6.060X3.300×10.O=199.98kN基底以上的陵靛土总用量G1.Gt1.÷Gt2-199.98kN荔底以上的地卜水总或IftGS=Gs1.+Gs2=199.98kN(4)活荷我作用Gh顶板活荷蛆作用力GhI=5.600×3.900×2.OO=43.68kN地而活荷载作用力Gh2=6.060X10.00=60.60kN活荷旗作用力总和Gh-Gh1.Gh2=43.6860.60104.28kN(5)基底压力Pk基底面积：A=(1.+2Xt2)X(B+2Xt2)=6.200X4.500=27.90m'基底压强：Pk=(Gc+Gw4Gt4Gs4Gh)A=(906.75÷412.50H99.98-199.98+104.28)/27.900=65.36kNm'3.1.2 修正地基承觑力(1)计算卷础底面以上土的加权平均JR度rmrm=3.650×(20.00-10)*0.OOOX18.00/3.650=10.OOkNm,(2)计算基础底面以下土的重度r考虑地下水作用，取淬承度,r20.00-10-10.OOkNZm1(3)根据4地基规范的要求，修正地基承我力：fa=fak÷nI(b-3)+njy.(d-0.5)=120.OOH).OOX10.00×(4.5-3)÷1.OOX10.OOX(3.650-0.5)=151.50kPa3.1.3 结论：Pk=5.36<fa=151.50kPa,地籍承裁力滴足要求.3.2 抗淬脸。抗浮力Gk=GC+G1.+Gs=90675+199.98+199.98=1306.71kN浮力F=(5.600+2XO.300)X(3.900+2X0.300X3.650X10.OX1.00=1018.35kNGkF=1306.71/1018.35=1.28>Kf=I.05,抗浮满足要求.3.3 荷载计算3.3.1 顶板荷找计算：池顶板自筑替领标准值:P1.=25.00×0.150=3.75kNns顶板活荷我标准值：PhI=2.OOkN/他顶均布荷载基本组合：Qt-1.2O×P1+O.9O×1.27×1.0O×Ph1.-6.79kNm1池顶均布荷我在永久殂合：Qte=P1.+O.4O×Ph1.=4.55kNm'3.3.2 池壁荷我计算：池外皆栽：主动土压力系数Kao.33（M向土压力荷我组合（kN/m：）:部位（标高）上压力标准假水压力标准值活我标准值基本组合准永久撤合池壁顶端（1.125）0.000.000.000.000.00坨面(0.000)0.000.003.333.811.33地下水位处<-0.O00）0.000.003.333.811.33底板顶面（-3.300）11.0033.003.3359.6945.33（2）池内底部水压力:标准值=25.00kN11>2,基本组合设计旗=31.75kN/m-3. 3.3底板荷载计算（池内无水,池外埴土）：水池结构自承标准值GC=906.75kN刘础底面以上±近标准值GI=199.98kN拈础底面以上水巫标准值GS=199.98kN基础底而以上活段标准值Ch=104.28kN水池底板以上全部竖向压力基本加合：Qb=（906.75×1.20>199,98×1.27+199.9×1.27*104.28×1.27×0.90×1,00）/27.900=61.48kN1水池底板以上全部转向压力准永久组合：Qbe=（906.75*199.98+199.98X1.0042.00×21.J0×0.40+10.OOX6.060×0.-10）/27.900=48.33kN11>1板底均布净反力艇本组合：Q=61.48-0.350X25.00X1.20=50.98kN/板底均布冷反力於永久组合：Qe=48.33-0.350×25.00=39.58kNm23.4内力,配筋及裂缝计算弯矩正负号规则：顶板:下制受拉为正.上例受拉为负池壁：内侧受拉为正,外傀受拉为负底板:上网受拉为正，卜俯受拉为负荷我组合方式：1 .池外土压力作用（池内无水，池外填上）2 .池内水乐力作用（池内有水.池外无土）3 .池壁温湿度作用(池内外制差;池内制度-池外淑度)(1)顶板内力:M.-平行于1.方向板中心点的穹知：W.平行于1,方向板中心点的弯矩：比平行于1.方向板边缘弯矩：£平行于】，方向板边缘疗矩，计算跨度：1.=5.300m,1=3.600.四边固定按双向板计匏.药教组合作用穹矩表(kNnm)内力组合跨中M.跨中M,边缘吃边修吃基本组合1.523.10-4.98-6.53准永久组合1.022.08-3.34-4.381.SMMMOKn/n：(2)XZ(前后)侧池壁内力：弯矩示意图平行于1.方向板中心点的穹地：M.平行于1.方向板中心点的弯矩；比一一平行于1,方向板边缘弯矩：毗平行于1.方向板边缘弯矩.计算跨度：1.=5.300n.=4.425.四边尚定池壁类型：件通池壁,按双向板计算1.池外填土,池内无水时,荷强组合作用驾矩表（kN.mm）基本组合作用弯矩表（kN.m）池外土内力俎合跨中M1.跨中M.边缘吃边缘M'.<)边缘M,.(11)M12.0917.71-32.40-46.76-27.75池外I：+湿渔度作用内力组合跨中M.跨中Mi边缘吃边线M'.(Jft)边锋心（顶）池外土床力12.0917.71-32.40-46.76-27.75温湿度作川-20.90-20.90-20.90-20.90-20.90M-8.80-3.18-53.29-67.65-48.65准永久蛆合作用穹矩表（kN.mm）池外土内力组合跨中M.海中Mt边缘比边缘WX底）边缘贮（顶）M9.1813.45-24.61-35.51-21.08池外土+温湿度作用内力组合蹲中M.跨中M,边缘耽边缘m,(三边缘g（顶）池外土压9.1813.45-24.61-35.51-21.08力温湿度作/11-18.28-18.28-18.28-18.28-18.28M-9.10-1.83-12.89-53.79-39.362.池内有水，池外无土时,荷载组合作用方地表（kN.Mm）茶木组合作用药矩表（kN.mm>池内水内力俎合跨中M.跨中M.边缘M0.mM'.<J)边缘心（顶）M-6.4
