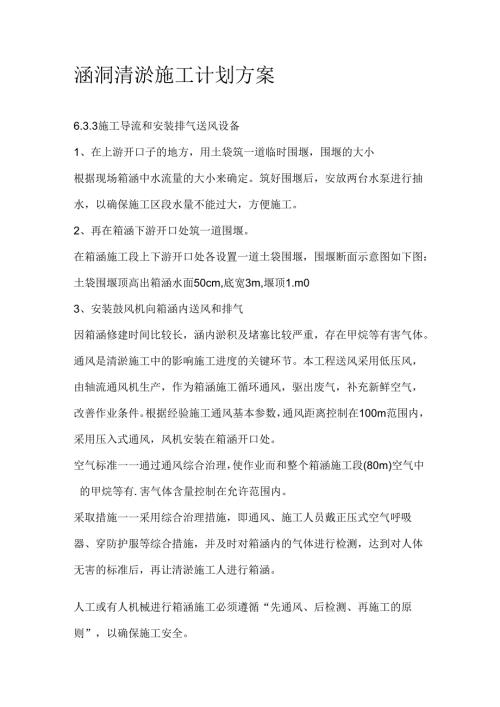

涵洞清淤施工计划方案6.3.3施工导流和安装排气送风设备1、在上游开口子的地方，用土袋筑一道临时围堰，围堰的大小根据现场箱涵中水流量的大小来确定。筑好围堰后，安放两台水泵进行抽水，以确保施工区段水量不能过大，方便施工。2、再在箱涵下游开口处筑一道围堰。在箱涵施工段上下游开口处各设置一道土袋围堰，围堰断面示意图如下图：土袋围堰顶高出箱涵水面50cm,底宽3m,堰顶1.m03、安装鼓风机向箱涵内送风和排气因箱涵修建时间比较长，涵内淤积及堵塞比较严重，存在甲烷等有害气体。通风是清淤施工中的影响施工进度的关键环节。本工程送风采用低压风，由轴流通风机生产，作为箱涵施工循环通风，驱出废气，补充新鲜空气，改善作业条件。根据经验施工通风基本参数，通风距离控制在100m范围内，采用压入式通风，风机安装在箱涵开口处。空气标准一一通过通风综合治理，使作业而和整个箱涵施工段(80m)空气中的甲烷等有.害气体含量控制在允许范围内。采取措施一一采用综合治理措施，即通风、施工人员戴正压式空气呼吸器、穿防护服等综合措施，并及时对箱涵内的气体进行检测，达到对人体无害的标准后，再让清淤施工人进行箱涵。人工或有人机械进行箱涵施工必须遵循“先通风、后检测、再施工的原则”，以确保施工安全。6.3.4清淤施工步骤1、进入施工现场后，先在工作口两头设置警示牌，在施工现场周边用防护围栏围好，并在围栏上挂上文明施工标语，然后将施工现场做好安全防护，并由专人看管疏导交通。2、选择好位置将设备排放整齐有序，打开箱涵开I的通风设备，通风约3050分钟，再开始清淤施工。3、箱涵安装鼓风机通风，让空气循环，然后安水泵降水，为了防止污水中的飘浮物吸进泵内，降低排水量在水泵进水口绑铁丝网，以阻止进入，在控制住箱涵内污水水位的情况下继续通风。4、人工用专用打捞杆清除漂浮在上部的坨圾，装车运到指定地点堆放。5、清淤施工（1）当箱涵没有硬底，采用高压疏通车清淤，在淤积严重，下部淤泥密实，高压疏通车清淤效果不佳时，可采用绞车清淤，也可采用专用的吹塘机配合泥浆泵进行清淤，对一些大的石头或建筑垃圾，必要时可采用人工和机械配合清淤。（2）当箱涵有硬底，足够承载小型推土机时。先用洗用绞车清淤法或高压疏通车清淤法清除上部较软的淤泥，再用小型推土机（或挖掘机）把淤泥搬到工作口处，再用挖掘机挖装车运走，效果会更好一些。6、一个施工段清淤结束，请监理、业主等部门组织清淤分段验收。7、清淤撤场进入下一个施工段8、分段验收合格后，清淤班组撤出进入下一个施工段。箱涵开口恢熨班组进场施工，拆除不用的围堰，安装预制好的箱涵盖板，恢复箱涵顶上附着物的原貌，甲方验收，验收合格后，撤离该施工段进入下一个施工段。下游最后一道困堰不拆除，作为一道截污围堰，等全部清淤结束，再在此开口处把拦截的淤泥清除后现拆除。6.3.5清淤施工方法1、高压清洗车疏通清淤方法（1）使用高压清洗车的高压水枪冲击箱涵淤泥断面，稀释淤泥成泥浆，然后用吸污车抽走，运到指定的淤泥弃放场（XX市鹰山北路与淮海路交口西南角XX市老电厂）。（2）对箱涵淤泥中的建筑垃圾及较大的生活垃圾，采用人工清除。2、绞车清淤法绞车清淤法是当前我国城市发展的过程中常用的清淤技术方法。这种方法是既经济乂节省施工时间。首先使用，将TT片穿过需要清理的管段，将TT片的一端用钢丝绳绑住，然后将绳子绑在清理工具的一端。在清理管段两端的工作上安装绞盘。当TT片穿过管段时，将钢丝绳绑在一个绞盘上，将清理工具的另一端通过钢丝绳绑在另一个绞盘上，然后使用绞盘将钢丝绳往复移动到驱动清理工具将污泥刮入下游工作口，以便清理淤泥。绞车的力量可以是手动的也可以是可操纵的，取决于实际情况。该方法适用于各种宜径的下水道管道，特别是在管道严重阻塞，淤泥被胶结致密，水力清洗效果不佳的情况下，该方法效果很好。3、人工清淤（1）在一些特殊情况，机械清淤无法实施时，采用工清淤。（2）清淤人员下箱涵施工前，必须对施工人员进行安全教育并安排好必要的安全保证措施。（3）施工人员进入箱涵前，箱涵内必需使用鼓风机进行换气通风，测量箱涵内各种气体含量达标后，施工人员才可进入箱涵内且必正压式空气呼吸器、穿上防护服、配戴对讲机和多功能气需佩戴体检测仪、系上安全绳等防护用品O（4）每次进入箱涵，必须是两人同行，在工作口有1名监护人员。（5）清淤工人对箱涵内剩余的砖、石、部分淤泥等残留物进行人工清理，直到清理完毕为止。下箱涵作业人员工作1小时后必须上地面休息15分钟（6）以上再下箱涵内继续施工作业。6.3.6多功能联合吸污车进行清淤施工多功能联合吸污车是集疏通、冲洗、吸污、泥水分离、污水反排、污水循环再利用等多功能为一体的联合作业车辆。适用于各类下水道疏通，窖井内污泥、污水、污物的抽吸、运输和卸载作业，还可以作为城市箱涵的清淤设备。1、作业前准备<1）吸污车后部尽量接近作业点。（2）将回油箱直通旋塞旋柄扳至与进油管轴线呈45°左右夹角，观察进油管，应有润滑油流动。（3）打开走台箱边门，取出吸污胶管，使之向后摆动，无弯折现象。2、抽吸作业（1）将吸污胶管尽可能深的浸入污液，保证管端在作业过程中始终距液面30OmnI以下。（2）将四通阀手柄推至与地面垂宜。<3）将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转。（4）打开驾驶室内工具箱，拉出iR响器开关，接通其电源。（5）操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同时应迅速将吸污胶管拉离地面或关闭四通阀。在正常情况下，讯响器此时会发出声光讯号，驾驶员接收到信号应减小油门，将取力器开关向前推卸脱档，真空泵停止动转，按入讯响器开关，切断其电源。（6）将加油箱直通旋塞旋柄板与进油箱轴线平行即关闭。（7）冲洗胶管后，将其放回走台箱，关好边门，并使吊杆朝向驾驶室上方。（8）关闭防溢阀，使其手柄与路轴线垂直即可。（9）将吸污车驶离作业点。3、排卸作业（1）将吸污胶管朝向蓄污池内。（2）将四通阀门后柄拉至与地面平行，开启防溢阀，使其手柄与管路轴线平行即可。（3）将变速器挂入空挡，再次起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转。（4）罐体内污液排卸完后，驾驶应及时将取力器操纵柄向前推即脱档，真空泵停止运转。（5）将加油箱直通旋塞旋柄板与进油箱轴线平行即关闭，冲洗胶管后，（6）将吸污车驶离作业点。4、清洗方法（1）首先要注意洗车的频繁，不可以太过频繁，否则反而容易损坏吸污车车漆。（2）洗车时要使用干净的水，不然污水中的细沙会擦花车漆，冬天气温比较低时，应用温热水清洗。（3）使用干净专用的洗车毛巾，一般的毛巾摩擦性较强，容易对吸污车车漆造成损坏，冬天洗完车后要立即把车身的水擦干净，以免残留的结冰对车漆损坏。（4）洗车尽量在通风阴凉的地方进行，冬天最好在阳光可以照射的地方下洗车。（5）在洗车时要注意做好吸污车一些部件的防水工作，例如喇叭、车灯、门锁孔等，以免喇叭失效、车灯起雾或者冬天门锁孔进水后结冰门锁打不开。（6）在冬季吸污车行驶过后不要立即洗车，应等到吸污车发动机温度降下来再进行洗车，以免热胀冷缩损坏发动机。6.3.7吸污车操作注意事项1、保持真空泵适宜转数真空泵转速太高，转子发热加剧；转速太低，则引起发运机、部件附加冲击，影响寿命。为达到适宜的工作转速，请预先根据泵型调整好手油门的最佳位置.2、在平坦地面上自卸翻镰在倾斜路面自卸翻罐会对各部件产生扭曲变形导致故障，而且有可能引起翻车事故。3、自卸翻罐时先打开罐体后罐门：H卸翻罐卸泥前应先将锁紧螺栓松开，将后罐门举升至需要角度，当罐体满载时禁止在后罐门关闭状态举升罐体，否则有翻车的危险。4、油泵和真空泵取力时发动机怠速，并完全踩入离合器踏板，打开取力器开关后缓慢松开离合器踏板。5、汽车行驶时，真空泵和油泵处于停止工作状态。6、不得吸入比胶管直径大物料和运送废油及危险物。7、自卸翻罐举升状态下进入罐底或检修时，必须使用支撑棒及安全挡块。8、运输污物时，车辆必须中速或慢速行驶，不得急转弯和急刹车。6. 4垃圾及淤泥处理方案6.4. 1垃圾处理方案由于箱涵自建成以来，没有进行过清淤，所以根据我们以往箱涵清淤的经验，估计有不少生活垃圾和建筑垃圾。在这些垃圾被清理上来，一般的处理方法是：1、生活垃圾，用专用的垃圾运输车运到专门的增圾处理场处理，但这必须事先通过业主与环卫部门协调好，并指定处理场地和处理方法或费用。生活垃圾处理有专门的设备和技术，不是一般的处理方法能达到要求的。2、建筑垃圾处理用弃土运输车运到指定的弃土堆入处理即可。6.4.2淤泥处理方案箱涵清淤主要是有大量的淤泥在清理上来后需要处理，按业主的要求，先对淤泥进行取样检测，主要是检测有害物质含量是否超标,对无重金属污染，同时氮磷等营养盐的含量也低，对于此类无污染或轻污染的淤泥可以进行资源化处理，可运到业主指定的地块改善土壤结构。若是有害换质超标，则通过晾哂或脱水处理，然后送电厂樊烧发电。1、淤泥晾晒处理方案本次清淤业主指定的淤泥堆放场是位于鹰山北路与淮海西路交口的XX市老电厂里面空地上。(1)冲划在空地上挖3个2000平米的沉淀池池深1.2米，沉淀池边每100米挖一个积水坑并安放DN500的无砂管，用来排除淤中泌出的污水。排出的污水通过专用管道接入市政污水管网。(2)3个沉淀池循环使用。(3)沉淀过程中加入絮凝剂，以加快淤泥的沉淀。絮凝剂的加入量通过试验确定。(4)沉淀池淤泥沉积厚度控制在0.6米左右，过厚不易晾晒。(5)当淤泥的含水率小于80$时，就可装车运走处理。(6)淤泥晾晒方法最好安排在610月施工，否则效果不好。本方案的优点是简单易行，设备少，成本低。但用场地多，受天气影响大。由于沉淀池没有采用防渗处理，帮只适用于有害物质不超标的淤泥处理，否则对周边环境将造成二次污染。2、淤泥脱水处理方案主要是采用一体化吸污净化车进行处理，本方法的优点是点用场地少，受天气影响小，效率高。但相对成本也要高一些。我们管道清淤的淤泥就是采用这种方法处理的，己积累了不少经验。3（1）在XX老电厂的空地上做一个50m的淤泥池子，并经防渗处理，防止产生二次污染。该池用来临时存放未脱水处理的淤泥。（2）在池边做一道DN300的污水管连接市政污水管网，用来排除脱水时产生的污水。2（3）在池边硬化100m混凝土场地，用来停放吸污净化车（计划两台，可根据施工需要增加）（4）在脱水净化场安装摄像监控设备，以实时掌控处理情况。（5）净化车脱水处理后淤泥的含水量控制在80%以内。（6）净化脱水时可以根据需要加入药剂以降低有害物质的含量。（7）净化脱水后的淤泥按业主的要求处理。6. 5吸污净化车工艺流程1 .真空箱真空箱配有真空泵，内含离心滚筒，将吸入的粪污快速旋转，使污物与污水分离，污水由离心泵排出。2、输送泵用于将真空箱内的污水排出至叠螺机絮凝槽中。3、登螺机用于泥水分离，并将污泥挤干成泥饼排出。污水和絮凝剂在登螺机上方絮凝槽中絮凝，絮凝后的污水进入登螺机浓缩主体，过港后的污水进入接螺机底部蓄水槽中，浓缩后的污泥由叠螺机尾部出泥口排出。4、加药机加药机是连续制备和投加聚合物溶液的设备，可自动配制絮凝剂药水并H动投药。加药机设有投药机、加热器、计量泵，投入定量药粉后可自动配药，计量泵与离心泵联动，将配置好的絮凝剂药水投入到
