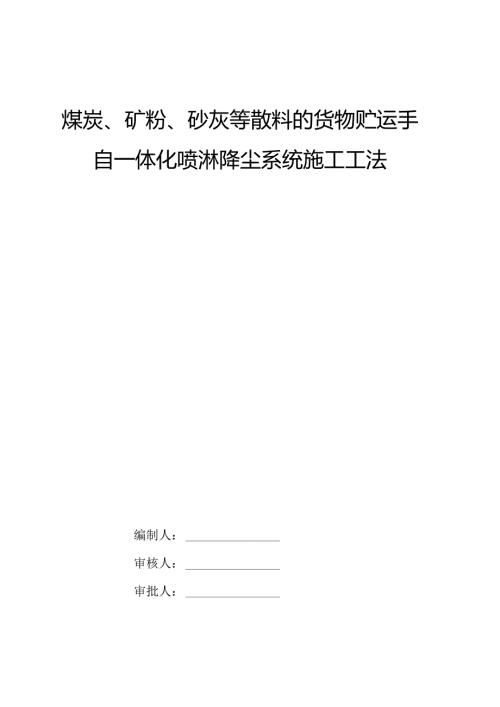

煤炭、矿粉、砂灰等散料的货物贮运手自一体化喷淋降尘系统施工工法编制人:审核人:审批人:目录.ttr2.工法特点6 .嘴洒用水为矿井水,即可减少排放量,又可废水重新利用,.7 .5本工法简易、高效、紧凑,对企业日常生产影响极小。3 .适用范围,44 .工艺原理5 .施工工艺灌程及操作要点.5 .1施工工艺流程6 .设备和材料7 .质K»*7.1 工程质量控制标准7.2 质量保证措施10»效益分析,10.1经济效益1Q.2社会效益11*应用实例«*101().121212.13I1.I工程概况131311.2喷淋工程平面布置图(图10.2D1 .前言随着我国经济的迅猛发展,煤炭、矿粉、砂灰等散料的货物贮运量不断增加,由此带来的粉尘污染也越来越引起人们的重视。跟着国家节能环保法律法规的进一步严格,扬尘污染及能源消耗题目已经成为各地政府管理的重点。手自一体化喷淋降尘系统由于其技术先进、安全可靠、经济效益明显的优势,被广泛地应用到各种储料场的降尘系统中。山西华通蓝天环保有限公司从2010年开始就投入人力物力针对煤场、料场的扬尘污染问题,系统研究喷淋降尘设施和施工的关键技术,完全掌握了喷淋工程的设计和施工,并实施了多项示范工程,形成了手自一体化喷淋降尘系统新颖的施工工法。本工法不仅满足不同地质、地形的煤场和料场的施工要求,亦能满足不同降尘效果和效率的工艺要求,技术先进,有非常明显的社会效益和经济效益。2 .工法特点2.1 采用现场浇注混凝土独立作为喷枪站基础,并根据喷枪的高度、现场地质、地形情况确定基础的尺寸、形状及强度等级。2.2 喷淋系统由蓄水池、供水管道、喷枪站、泵站以及手自一体电控系统组成。根据储料场降尘面积确定喷枪数量,根据储存物料高度确定喷枪高度,根据喷枪数量确定蓄水池容积和供水管道的口径。喷淋系统的核心是手自一体化控制系统,实现集中远程控制。(1)喷淋系统采用r自一体化控制系统控制,并同时控制喷淋水泵的启闭,可以实现无人值守运行;a.系统为P1.CnJ"编程控制,可根据用户需要现场修改程序,满足用户的实际需求。b.具有“H动/手动”功能,在现场有人操作时为手动模式。无人操作时可设定自动模式,在自动模式下,可设定每日工作时间,自动进入工作,臼动完成工作,FI动停止工作。c.缺水保护功能。当蓄水池水位不达标时,控制电路动作,防止无效工作和损坏设备。(浮标子液位仪或超声波液位仪)2.3 系统主要特点1.喷枪、喷嘴洒水均匀,水雾效果好,避免盲区出现。可有效地对煤场起到抑尘、固尘作用,有效的减少因风造成的煤损失又保护周围环境。2 .大喷枪喷射距离从35-94米,减少管道铺设,方便施工。3 .可远程自动控制,有多种设定程序,无须人工参与;也可手动控制,电磁阀自带手动开关功能。4 .设自动泄水阀,维护简便,避免冬季冻害发生。5 .可在恶劣环境下长期稳定可靠的工作,取得满意的降尘效果。6 .喷泗用水为矿井水,即可减少排放量,又可废水重新利用。1.4 将数据处理和信息反馈应用于施工,动态修正施工方法和施工参数(例如喷枪站的规格和强度),确保施工安全、快速。1.5 本工法箍易、高效、紧凑,对企业日常生产影响极小。3 .适用范围煤矿、焦化厂、电厂等企业储煤场的喷淋工程:钢铁、建材、水泥等企业各种露天料场的喷淋工程。4 .工艺原理本工法工艺原理就是将具有足够压力的水喷洒到场地的上空,对空气中的含尘气体进行沥源和洗涤,同时将水均匀地喷洒到料堆发面,加湿原料.起到防尘降温的作用,一般喷射覆需率能达98%以上。工作过程中通过可编程控制器(P1.C)对喷淋范围、喷淋时间以及喷淋的启动与关闭实行手自一体化自动控制。喷淋系统一般由供水管路系统、喷枪系统、供水设备系统和手自一体化控制系统等部分构成。5 .施工工艺流程及操作要点5.1 施工工艺流程5.2 操作要点5.2.1 施工准备施工准备阶段包括施工现场准备、技术准备、材料准备、劳动力和工机具准备,均在工程开工之前完成。5.2.2 喷枪站基础工程施工基础工程施工阶段包括土方开挖、模板支护与拆除、钢筋制作和绑扎、混凝土浇筑、安装预埋件、混凝土养护、土方回填。5.2.3 喷枪站主体制作喷枪站主体制作主要内容是喷枪支护结构的制作,支护结构同时也是喷枪安装和维修的平台。重点是钢结构的防腐蚀施工。5.2.4 喷枪站安装把侦制好的喷枪支架焊接安装在基础预埋件上。5.2.5 管道沟开挖管沟开挖重点是坡度,要保证系统不工作时管道里的水要排放干净。5.2.6 喷枪安装根据料场料堆高度确定喷枪安装高度,安装示意图如下卑枪电三tt1.i*UONbO电修福,060手0劄阀KWrw1.if1.1.IX学场”6 .设备和材料6.1 1喷枪选用美国NE1.S0的喷雾抑尘专用型大喷枪,型号为SR100-43型,它的主要特点是射程远、喷淋均匀;枪体材质为铝合金,喷嘴材质为钛铝合金;寿命长并免维护,外观造型美观,防腐性能好。一体式摇臂、反转速度慢、振动小、自动补偿式摩擦片,不需要调整。独特的膛线设计,使喷枪的射程更远、射高更高。6.2 采用德国进口西门子工业可编程控制器(P1.Qo该系列P1.C机有若干种类型扩展基本单元,可根据实际输入、输出点进行本地扩展或远程扩展。本机为工业控制机,对工作环境没有特殊要求,在一般无腐蚀性气体及无可见粉尘的环境均可正常工作。6.3电磁阀采用以色列伯尔梅特410M型电磁控制阀,电磁阀根据控制信号打开电磁头,使信号管中的水通过电磁阀如阀门上腔,上腔注水后阀门关闭。电磁阀关闭时.,上腔排水,阀门开启。每个电磁阀带一个H动卸水阀,在喷淋结束后自动泄掉电磁阀与喷枪之间的水。6.4 控制电缆采用KVV5*1.5铠装电缆,其中两芯用于控制电磁阀,两芯用于电伴热电缆电源,电缆从控制室沿喷淋管道走线槽或地埋至每个电磁阀。6.5 喷淋系统供水水泵规格型号、供水管道的规格材质根据设置喷枪的数量具体选择。总体原则是水泵一个分系统一备一用,流量、扬程满足设计要求即可,采用变频恒压控制。6.6 喷淋蓄水池采用超声波液位仪控制进水电动阀,并与喷淋中央控制系统联动。7 .质控制7.1 工程质量控制标准7.1.1 土建部分施工严格执行建筑工程施工质量验收统一标准:7.1.2 安装部分施工7.2 质量保证措施7.2.1 建立质量控制点:供水管道的压力试验、喷枪站制作与安装、喷枪和电磁阀设备的检验与单体调试、控制系统试验。7.2.2 施工前必须进行技术交底。7.2.3 施工时特殊工种人员必须持证上岗。7.2.4 测量仪器必须经过计量检定为合格7.2.5 施工中坚持三检(自检,互检,专业检)制度,严格工序质量检验,并按规定填写相关施工记录表。8 .安全措施8.1 按建筑施工安全检查标准(JGJ59-99)和安全操作规范的要求组织标准化施工。施工过程中结合实际,正确执行施工单位制定的各种安全措施,强化安全贡任制,形成从项目经理、安全主管部门、施工负责人及班组长为主体的安全体系,按各级人员职责定期检查安全责任制的贯彻执行。现场设安全检查员和安全值班员,各操作班组设一名兼职质安员,随时检查防范,及时处理好施工过程中的事故隐患不断完善事故施工现场的安全设施,确保施工过程中人身、机械、材料的生产安全。8.2 认真落实国家有关部门的安全生产措施和规定,特别注意防止高空坠物、物体打击、机械伤害和触电事故的发生。8.3 施工现场的各种安全防护措施、安全标志和警告牌应标准化,未经项目部经理和安全负责人同意不得擅自拆动,施工机械必须指定专人操作,特殊工种必须持证上周。8.4 施工现场用电要规范化,设置标准配电箱,所有的电动机具必须安装漏电保护器。所有的配电箱必须要有防雨措施。8.5 夜间施工时,工作面上应有足够的亮度,在操作区域应优先选用安全的照明设备,危险区域夜间应用红灯示警。8.6 机械设备应按其技术性能的要求正确使用。缺少安全装置或安全装置己失效的机械设备不得使用。处在运行和运转中的机械严禁对其进行维修、保养或调整等作业。机械设备的操作人员必须经过专业培训考试合格,在取得有关部门颁发的操作证或特殊工种操作证后,方可独立操作。9 .环保措施9.1 在施工过程中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章,加强对施工燃油、设备、废水、生产生活垃圾、弃渣的控制和管理。9.2 将施工场地和作业限制在工程建设允许的范围内,合理布置、规范围挡,做到标牌清楚、齐全,各种标识醒目,施工场地整洁文明。9.3 设立专用排污沟,对废浆、污水进行集中处理,做好无害化处理,从根本上防止施工污染。9.4 做好泥砂、弃渣及其他工程材料运输过程中的防散落和沿途污染措施,废水经处理达标后排放,弃渣及其它工程废弃料按建设单位指定的地点进行合理堆放和处置。10 .效益分析1. .1经济效益2. .1.1采用手11一体化水雾喷淋施工技术与传统降生方式相比,降尘效果的提高,使煤尘系数降低也非常明显,装卸产污系数降低06Kg1.,堆放扬尘产污系数降低02Kgt.储煤场全年节约原煤0.08%左右。以一个年吞吐量三百万吨的煤场为例,每年减少煤粉损失近2400吨,直接经济效益就是120万。10. 1.2手自一体化水雾喷淋施工技术的应用提高了生产效率,吨煤人工消耗由传统的0.001工日降低为0.0006工日,降低率为40%。吨煤消耗水资源由传统的0.0It降低为0.0053降低率为50同样以一个年吞吐量一百万吨的煤场为例,每年减少水资源消耗5000吨,人工消耗400工口,直接经济效益就是70000元。11. 2.1本工法根据水雾重力除尘技术抑尘原理进行设计,在保证系统可靠和降尘效果的前提下,简单易行。为类似工程的设计和施工提供了可靠的依据和技术指标,新颖先进的工法促进喷淋降尘工程施工技术进步,社会和环境效益明显。12. 2.2一个年吞吐量一百万吨的煤场应用本工法进行喷淋系统建设,每年减少扬尘污染就要达到8000吨,改善了生产作业环境和周边的生态环境,社会效益极其明显。13. 2.3本工法和传统的工法相比,科学合理,特别是跟挡风抑尘增配套使用,和谐美观,工程进度快、干扰因素少,在保证工程使用功能的同时,更有利于企业的正常生产,形成了较好的经济和社会效益。I1.应用实例内蒙占鑫诺蒙西物流有限公司站台水雾喷淋降尘工程11.1工程概况2011年6月,蓝天公司设计完成了内蒙占鑫诺蒙西物流有限公司站台喷淋系统技术方案并于2011年8月与鑫诺蒙西物流有限公司签订了施工合同。蒙西鑫诺站台呈南北方向布置,南北长1680m,东西平均宽度140ITu1#站台面积约为48000112#站台92000m',38站台9500Om二煤堆高度约6m,故该工程布置于站台东西两侧。站台东侧布置喷枪11支,站台西侧布置22支,一共是2个分系统33支喷枪。I1.2喷淋工程平面布置图(图10.2T)图11.2-111.3本工程施工全过程处于安全、稳定、快速、优质的可控状态,喷淋系统施工质量符合建筑工程施工质量验收规范的要求,工程质量优良率达到95%以上;降尘监测结果也完全满足环保部门的验收指标。施工过程中,无安全生产事故发生。优质、快
