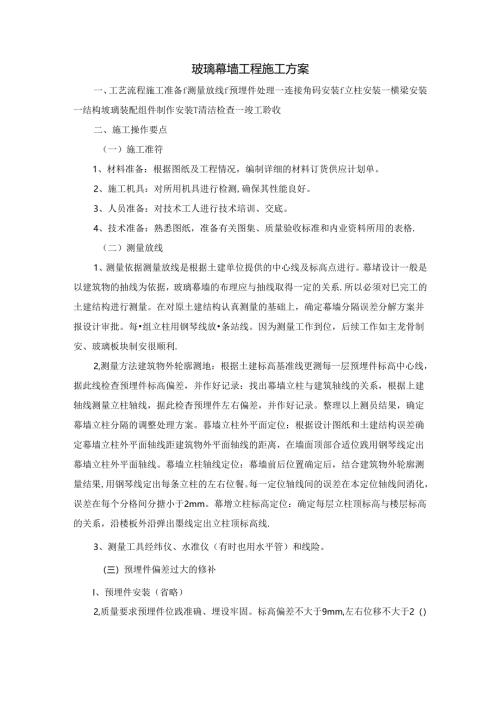

玻璃幕墙工程施工方案一、工艺流程施工准备f测量放线f预埋件处理一连接角码安装f立柱安装一横梁安装一结构坡璃装配组件制作安装T清洁检查一竣工聆收二、施工操作要点（一）施工准符1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。2、施工机具：对所用机具进行检测,确保其性能良好。3、人员准备：对技术工人进行技术培训、交底。4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格.（二）测量放线1、测量依据测量放线是根据土建单位提供的中心线及标高点进行。幕堵设计一般是以建筑物的抽线为依据，玻璃幕墙的布理应与抽线取得一定的关系.所以必须对巳完工的土建结构进行测量。在对原土建结构认真测量的基础上，确定幕墙分隔误差分解方案并报设计审批。每组立柱用钢琴线放条站线。因为测量工作到位，后续工作如主龙骨制安、玻璃板块制安很顺利.2,测量方法建筑物外轮廓测地：根据土建标高基准线更测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录：找出幕墙立柱与建筑轴线的关系，根据上建轴线测量立柱轴线，据此检杳预埋件左右偏差，并作好记录。整理以上测员结果，确定幕墙立柱分隔的调整处理方案。暮墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位践用钢琴线定出幕墙立柱外平面轴线。幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果,用钢琴线定出每条立柱的左右位餐。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分搪小于2mm。幕增立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线.3、测量工具经纬仪、水准仪（有时也用水平管）和线险。（三）预埋件偏差过大的修补I、预埋件安装（省略）2,质量要求预埋件位践准确、埋设牢固。标高偏差不大于9mm,左右位移不大于2（）nmo3、预埋件偏差过大的修补办法连接角码端部在钢板外无法焊接时，切短角码，增加焊缝长度：角码侧边无法焊接时，切去角码边缘，留出焊缝：预埋板两个方向偏差很大时，补钢板：预埋板凹入或倾斜过大时，补加垫板“（四）立柱制作安装期1、立柱制作为节约铝材和减少现场加工，在立柱材料订购时，附上准确的立柱加工图，委托铝材生产厂家按图加工。立柱加工图在立柱测技放线完毕后由现场技术员绘制。2、立柱的制作在生产厂家进行或根据情况在施工现场设加工车间加工，材料浪费少。加工精度高，为安装工作带来很大方便，3、立柱安装立柱安装前，先把芯套（接长立柱与立柱用，上下层立柱之间留20mm以上的伸人缝.）插入立柱内，然后在立柱上钻孔，籽连接角码用不锈钢螺栓安装在立柱上，二者之间用防腐型片隔开。立柱安装顺序由下至上。第一条立柱安装：两个操作工人把立柱搬运到安装工作面上，使立柱上巳有的中心线和测量时所定的立柱站线（钢琴线）重合，立柱顶和测量时所定的标高控制线水平，另一焊工把连接角码临时点焊在预埋钢板上，然后调整立柱位置。第一条立柱准确无误后,把上层立柱套入下层立柱芯套,就位准确后点焊。如此循环，完成一组立柱安装，一面幕墙立柱安装完毕，经检杳位置准确、安装牢固后，再按焊缝要求加焊。立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm,左右偏差应大于3mm：相邻两根立柱安装标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5mm：相邻两根立柱的距齿偏差不应大于2mm。（五）横梁制作安装1、横梁由厂家根据加工图加工好后送工地现场安装.或根据情况在施工现场设加工车间加工，材料浪费少。加工精度高，为安装工作带来很大方便。2、横梁位置测量用水准仪把楼层标高线引到立柱上。以楼层标高线为基准，在立柱侧面标出横梁位置。每一层间横梁分隔的误差在本层内消化，不得积累。3、横梁安装将横梁两端的连接件（铝加码）和弗性橡胶垫安装在立柱的预定位置，要求安装牢固、接缝严密.同一旧横梁的安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。相邻两根横梁的水平标高偏差不应大于Imm,同层标高偏差：当端宽度小于或等于35m时，不应大于5mm：当一幅宽度大于35m时，不应大于7mm。（六）结构玻璃装配组件制作结构玻璃装配组件在专业的生产车间制作，加工工艺如下：I、铝框装配铝型材下料后，应在专门的工作台上进行装配。大批量生产铝框时应在工作台上.设身模具，按固定的模具装配，保证稻框装配的均性。装配后的铝框应进行下列项目检查：铝枢对边尺寸长度差：铝框对角线长度差：铝料之间的装配缝隙：相邻铝料之间的平整度。2,玻璃制作玻璃由产家按要求加工好后送铝框装配车间。3、净化净化是结构玻璃装配生产最关键的工序，只有对鞋材表面认!按工艺要求进行净化，才能制造出具有规定可靠度的结构玻璃装配组件。对油性污渍用二甲苯，：时非油性污渍，用异丙酹、水各一半的混合溶剂.净化方法用两块抹布法：将溶剂倒在一块抹布上，对基材表面顺一个方向依次擦抹，在溶解了污渍的溶剂未挥发前，用块干净的抹布将溶解了污渍的溶剂擦抹干净（如果这块抹布巳脏要再换一块干净的抹布不能在溶剂挥发后再擦，因为溶剂挥发后，污渍仍残留在基材表面，干抹布是擦不掉的。抹布要用不脱色，不脱绒的棉布，同时要注意溶剂只能倒到抹布上，不能用抹布到容器内去陵溶剂，以防止巳沾有污渍的抹布污染了溶剂。净化后30分钟内立即进行涂胶，因为如果净化后停留的时间太长，基材表面又会受到周围环境中污染物的污染，这时要重新净化后才能涂胶。4、定位定位是使玻璃固定在铝框的规定位置上。一般采用定位夹具以保证两者的基准线重合。在定位平台上，沿平台一组相邻边设高约100mm的挡板，作为玻璃的定位基准，平台面上装理铝框定位夹具，按预定玻璃与铝框的设计位置，将铝框固定在平台上，按设计位置将双面胶条粘贴在铝框上，使玻璃沿挡扳落下，达到两拧基准线重合。跛璃要做到次定位成功，不能在定位不准时移动坡璃，因为坡璃一旦与双面胶条接触，不干胶粘在玻璃上，在这层不干胶上涂结构胶不能保证其与玻璃粘接牢固。玻璃定位后形成以玻璃与铝框为侧壁、垫条为底的空腹，其尺寸应与胶缝宽、厚尺寸一样。5、注股将注胶处周围5cm左右范围的铝型材或玻璃表面用不沾胶带纸保护起来，防止这些部位受胶污染：核对结构胶的品种、牌号、生产日期；用打胶机注胶，注胶时要保持适当的速度，使空腔内的空气排出，防止空穴，并将压缩空气挤胶时的空气排出，防止胶缝内残留气泡,保证胶缝饱满:一个组件注胶结束，立即用刮刀将胶缝压实刮平.注胶要求在无尘环境中进行。6、养护注胶后的板材应在静巴场静置养护，单组份结构胶静置7天后才能运输。养护环境要求温度为23±5.相对湿度为70%±5%:养护时玻璃板块要搁平：会放时登而不宜超过7乂，每块用4个等边立方体泡沫塑料块垫了下一层，立方体尺寸偏差W0.5mm.7、试验在玻璃基材上用抽样时的单组份密封胶注堆1.5.3cmX7.7cmXO65cm-1.Rm胶体作为切开试验样品：玻璃板块在规定的环境中养护7天后,将切开试验样品中部切开,观察切口胶体，如果是闪光的表面，则密封胶未完全固化，如果是平整或暗淡的表面则巳完全固化：如检查到14天还未完全固化，说明胶的质量有问题。在基材表面注堆2(kmX.5cmX1.5cm胶体作为剥离试验样品：21天后对剥离试验样品进行剥离试验，在胶样头用刀在胶体厚度中部切开长5cm切口,用手捏住切头，用90度的角度向后撕扯,只允许沿胶体撕开，如果发现胶体与基材剥离，则剥离试验不合格。8、组件痂室要求做到结构股充满空腔,粘接牢固，胶缝平整，股缝外无股污渍，胶健固化后铝框初曲不大于Imm.(t)结构玻璃装配组件安装1、定位划线：确定玻璃板块在立面上的水平、垂直位置，并在主框格上划线。2、调整：玻璃板块临时固定后对板块进行调整，调整标准横平、竖宜、而平。3、固定：用压块把玻璃板块固定在主框格上。压块间距不大于30OmnU上压块时要注意钻孔，螺栓采用M5X20不锈钢机械螺栓。压块定要用联。（八）耐候硅酮密封胶嵌1、充分清洁板材间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面，加以干燥.2,为调整缝的深度，避免三边粘胶，缝内填泡沫塑料棒.3、在缝两侧贴保护胶纸保护玻璃不被污染。4、注胶后将胶健表面抹平，去掉多余的胶.5、注胶完毕，将保护纸撕掉，必要时用溶剂擦拭玻璃。6、胶在未完全硬化前，不要沾染灰尘和划伤。（九）保护和清洗三、国家现行的标准及施工过程中应注意的事项I、对硅朋结构密封胶的要求：硅的结构密封胶使用前，应经国家认可的检测机构进行与其接触材料的相容性和玻璃粘接性试盼，并对邵氏硬度、标准状态拉伸粘接性能进行纪检。检验不合格的产品不得使用。硅酮结构需封胶生产商应提供结构的变位承受能力数据和质量保证书。2,除框玻璃幕墙，起玻璃与侍型材的粘接必须采用中性硅酮结构密封胶必须在有效期内使用。3、采用硅酮结构密封胶粘接固定隐框玻璃幕墙构件时，加工环境应在洁净、通风的室内进行注胶，且环境温度、湿度条件应符合结构股产品的规定：注胶宽度和厚度应符合设计耍求或相关规范的规定（且宽度不得小于7mm,厚度不得小于6mm）。4,对玻璃、铝型材的清洁应符合下列要求：I）玻璃和铝材粘接表面的尘埃、油污和其他污物，应分别使用带溶剂的擦布和干擦布清除干净；2）应在清洁后一小时内进行注胶：注胶前再度污染时，应重新清洁：3）每清洁一个构件或一块玻璃时应更换清洁的干擦布。5、使用溶剂时，应符合下列要求：I）不应将擦布浸泡在溶剂理，应将及倾倒在擦布上：2）使用和储存溶剂时应采用干净的溶剂：3）使用溶剂的场所严禁烟火：4）应遵守所用溶剂标卷或包装上标明的注意事项。
