纳拜隧道出洞方案安全技术交底（二级）.docx

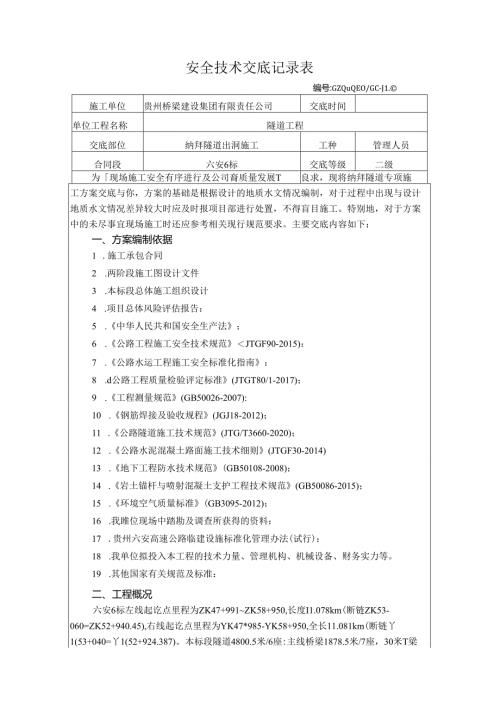

安全技术交底记录表编号:GZQuQEO/GC-J1.©施工单位贵州桥梁建设集团有限责任公司交底时间单位工程名称隧道工程交底部位纳拜隧道出洞施工工种管理人员合同段六安6标交底等级二级为现场施工安全有序进行及公司裔质量发展T良求，现将纳拜隧道专项施工方案交底与你，方案的基础是根据设计的地质水文情况编制，对于过程中出现与设计地质水文情况差异较大时应及时报项目部进行处置，不得盲目施工。特别地，对于方案中的未尽事宜现场施工时还应参考相关现行规范要求。主要交底内容如下：一、方案编制依据1 .施工承包合同2 .两阶段施工图设计文件3 .本标段总体施工组织设计4 .项目总体风险评估报告：5 .中华人民共和国安全生产法；6 .公路工程施工安全技术规范JTGF90-2015)：7 .公路水运工程施工安全标准化指南：8 .d公路工程质量检验评定标准(JTGT80/1-2017)；9 .工程测量规范(GB50026-2007):10 .钢筋焊接及验收规程(JGJ18-2012)；11 .公路隧道施工技术规范(JTG/T3660-2020)；12 .公路水泥混凝土路面施工技术细则(JTGF30-2014)13 .地下工程防水技术规范(GB50108-2008)；14 .岩土锚杆与喷射混凝土支护工程技术规范(GB50086-2015)；15 .环境空气质量标准(GB3095-2012)；16 .我雎位现场中踏勘及调查所获得的资料：17 .贵州六安高速公路临建设施标准化管理办法(试行)：18 .我单位拟投入本工程的技术力量、管理机构、机械设备、财务实力等。19 .其他国家有关规范及标准：二、工程概况六安6标左线起讫点里程为ZK47+991ZK58+950,长度I1.078km(断链ZK53-060=ZK52+940.45),右线起讫点里程为YK47*985-YK58+950,全长11.081km(断链丫1(53+040=丫1(52+924.387)。本标段隧道4800.5米/6座:主线桥梁1878.5米/7座，30米T梁344片，40米T梁110片，现浇箱梁7联。互通1座，为花江互通,与关花大道相接。路基土石方开挖290.2万m3,填方：257.67J三j,陞道洞渣100.4万帚，隧道混凝土32.28万城,桥涵混凝土9.4万路基挡防等混凝土11.27万mj,混凝土合计:52.95万I。纳一隧道为分离式短隧道,左洞长42Im(ZK48+001-ZK48+422),右洞长421n(K47+999-K48+420)，采用双向四车道，主洞建筑限界1025X500cm。隧道六枝端为端墙式洞门，安龙端为削竹式门洞。三、施工方案纳拜隧道为隧道出口向进口单向掘进。计划掌子面上台阶开挖至左幅ZK48÷039,右幅K48+037处，根据学子面设计围岩情况拟定以下出洞方案11单:子面上台阶开挖至ZK48+039(V级围岩、衬砌类型Va)、K18÷037(V级围岩、衬砌类型Va)处时采用小导洞(4×5m)出洞.出涧前，先在进口洞口路基标高处设置被动防护网进行保护，防止出洞时开挖滚石滚至山脚，避免对既有房屋造成破坏.小导涧贯通后(ZK48+00KK47+999),施作出口截水沟、边仰坡、洞口大管棚。待洞口施工完后，ZK48+039,K48+037学子面继续向前掘进、同时出口段明洞继续开挖支护。四、进度计划进度安排表功名称开始日期结束日期工天效天)ZK48-011-ZK48+O39小导洞施工2022.1.102022.1.144进口边仰坡开挖支护2022.1.112022.1.206大管棚旗工2022.1.202022.1.266KI8-009-YK48+037小导洞施工2022.2.202022.2.244进口边仰坡开挖支护2022.2.212022.3.26大管棚施工2022.3.22022.3.86五、安全技术指籁1 .1洞口施工安全1.洞口施工前应复测洞口段横纵地面线，若与设计不符，应及时上报，严禁盲目开挖，形成高边坡.2 .进洞前，应按设计加强洞口周围和掌子面临时边仰坡的锚喷网防护，确保安全进洞。3 .隧道洞口区域所有危及洞口安全的危石、落石等必须彻底清除，同时设置好相关安全设施，以保证隧道的施工和营运安全。4 .隧道洞口在施工前应首先施作截、排水沟，并确保排水畅通，以减少枳水对洞口的冲蚀，保障洞口施工安全。5 .严格控制隧道出口段开挖进尺，每循环1m,随挖随支，控制爆破震速不大于设计图的要求，或采用机械开挖。5.2洞身开挖1.正确处理好进度、J贞敬、安全三者之间关系，做好开挖面施工安全保证措施，杜绝塌方。2 .做好超前地痂预报工作，采用TSP203、超前钻孔、地质雷达等综合预报手段对开挖面前方的地步情况做出详细的预报.3,每个开挖工班配一名工程师跟班，确保各种措施、技术交底的落实，保证标准化作业。4 .开挖过程中，配备有经验的地质工程册，24小时轮流值班，及时掌握地质变化，监控指导现场施工.5 .不良地质段陡道渔工时，严格遵循“短开挖、弱爆破、强支护、勒量测、早封闭”的施工原则保证不塌方。6 .施钻人员到达工作面后，应首先检查工作面是否处于安全状态：支护、拱顶是否稳定，如有松动危石应清除并加以支护。7 .操作人值必须互相配合，并保持必要的安全操作距离.8 .应定期检查维护隧道钻孔机械设备等，确保设备正常运行。9 .在残眼中继续钻孔，严禁在打眼同时装药：操作时做到退钎子与曲岩机一条线，司钻工要在风年的左侧方，严禁骑着气腿操作风钻，钻眼时先开水后开风，停站时先关风后关水。10 .作业面接近贯通时，按规范要求，两端加强联系，确保统一指挥、安全施工：两工作面相向开挖时，相距50m时必须停止一方掘进，由另一方掘进贯通，另一方爆破时必须通知对方。11 .加强洞内通风、照明管理，确保达到符合国家相关标准的工作环境。12 .铺设防水层台架及模板台车距作业开挖面应有足缈的安全距离，齐头爆破时要防止空气波冲破防水层：工作台架衬砌台车就位后，应用卡轨器固定在轨道上，防止溜车。13 .通风与防尘安全保证措施（1）隧道内的气温不超过28C。（2）加强通风，以确保洞内氧气含量、风速、新鲜空气达到规定的卫生标准：把粉尘浓度、有害气体含量降低到允许标准以内。（3）压入式通风进风口设在洞外，避免污染的空气进入洞内。（4）无论通风机运转与否，严禁人历在风管的进出口附近停留.（5）风机停止运转时任何人员不得扛木料、钻杆等靠近通风软管行走和在软管旁边停留，不得将任何物品放在风管或管口上。（6）洞内根据实际情况设置喷雾炮击降尘。（7）隧道施工应枭取通风、洒水等防尘措施，并按规定时间测定粉尘和有害气体的浓度.（8）钻眼作业应采用湿式凿岩，当水源缺乏、容易冻结或岩性不适于湿式凿岩时，可采用带有捕尘设备的干式凿岩，采用防尘措施后应达到规定的粉尘浓度。（9）凿岩机钻眼时必须先送水后送风。（10）放炮后必须进行喷雾、洒水，出渣前应用水淋湿石渣和附近的岩壁.（11）施工人员均应佩戴防尘口罩。14 .严格控制开挖掌子面人数，严查特种作业人员操作证件.15 .隧道施工必须按规定开展监控量测和超前地质预报。岩溶、宫水等不良地质的隧道，必须用水平钻孔方式进行超前预报处核。全断面开挖水平钻孔不得少于5个，分布开挖水平钻孔不得少于3个，钻孔深度不得小于30米，前后两次钻孔搭接长度不得小于5m。16 .洞内排水安全保证措施洞内必须配备足够数量的电力抽水机和备用电源来保证充足的抽水能力。偿道开挖中通过探测证明要穿过涌水地以时，采用超前钻孔探水，查清含水以厚度、岩性、水量、水压等，为防治涌水提供依据。如发现工作而有大量涌水时，即令工人停止工作，撤至安全地点，处理后再行施工。17 .洞身施工防坍主要措施：（1）施工中应严格遵循“短进尺、弱爆破.快封闭、勤量测”的原则，严格控制循环进尺和爆破震动速度。（2）洞身在开挖前应施作好超前支护.（3）应坚持“随挖随支护和先喷后锚”的原则，即喷锚或钢架支护必须紧跟开挖工作面，应在爆破、通风和找顶后及时对岩面进行初喷碎，尽快封闭用岩，控制围岩的初期变形，然后再及时施作锚杆、挂钢筋网或架立钢架，最后发喷能达到设计厚度。在喷锚作业期间，应有人随时现察用岩变化情况。18 .隧道贯通前双方应加强联系，统一指挥，单向贯通，并确保贯通距离大于50m,即一方提前50m开挖至贯通分界桩。50m贯通段开挖期间应特别加强超前支护，及时跟进初支二衬，确保围岩稳定。开挖进尺应根据监控测量数据适当缩短。贯通爆破前应通知对方人员应做好防护，人员、机械设备应退至爆破安全范围外。5.3陡道支护工程（1）施工期间，应对支护的工作状态进行定期和不定期的检查。在不良地质地段，应由专人每班检杳。当发现支护变形或损坏时，应立即修整加固。（2）钢拱架不得置于虚硝和活动石块上。在软弱闱岩地段.拱架底面应加设垫板或垫梁。（3）暂停施工时，庖将支护直抵开挖面。（4）在破堆上作业时，应避免踩踏活动的岩块。（5）在梯、架上作业时，安置要稔妥，应有专人监护。（6）消除开挖面上的松动、开裂的岩体时，喷混凝上人员不得处于被消除物的正下方。（7）作业中如发生风、水、输料管路堵塞或爆裂时，必须依次停止风、水、料的输送。（8）钢架及钢筋网的安装，作业人员之间应协调动作，在本排钢架或本片钢筋网未安装完毕并与相邻的钢架连接稳妥之前，不得擅自取消临时支撑。（9）对锚喷支护体系的监控测址中，发现支护体系变形、开裂等险情时，应采取补救措施。当险情危急时，应将人员撤出危险区。（10）抵架安装时尽量避免垂直交叉作业，台车下尽量避免人员流动，不得不穿行时必须相互知晓，台车上的作业人员作业必须认真负责，不得出现而空坠物，同时注意自己的安全。附件：1.纳拜隧道出洞贯穿方案交底人签名被交底人签名注：本表一式两份，一份交底人留存，一份被交底人保存。附件1：交底影像
