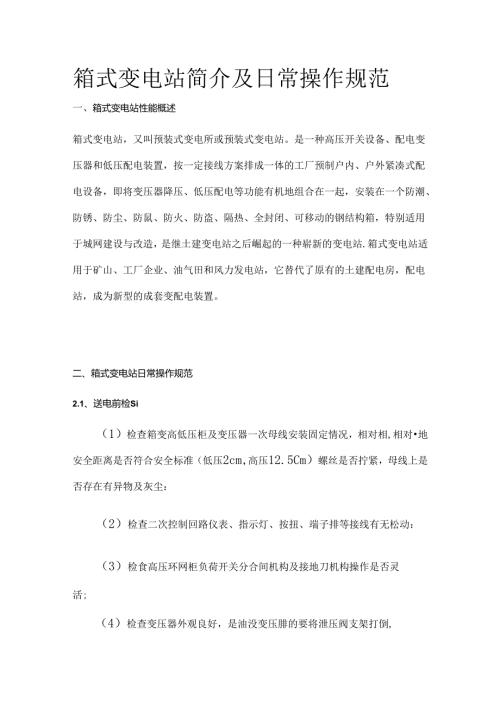

箱式变电站简介及日常操作规范一、箱式变电站性能概述箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站.箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。二、箱式变电站日常操作规范2.1、送电前检Si（1）检查箱变高低压柜及变压器一次母线安装固定情况，相对相,相对地安全距离是否符合安全标准（低压2cm,高压12.5Cm）螺丝是否拧紧，母线上是否存在有异物及灰尘：（2）检查二次控制回路仪表、指示灯、按扭、端子排等接线有无松动：（3）检食高压环网柜负荷开关分合间机构及接地刀机构操作是否灵活;（4）检查变压器外观良好，是油没变压腓的要将泄压阀支架打倒,温控仪表接线正确，温控探头安装固定良好：（5）检查高低压进出线电缆连接螺丝是否紧固，防止送电时带负荷发热烧毁电缆：（6）用摇表检查开关、母线、电缆的绝缘性能是否符合耍求：（7）断开所有高低压进出线开关及隔离刀闸：（8）关好所有高低压柜前后门及变压器室内外门，并锁好。2.2、送电掾作221、自觉提高安全用电意识和觉悟，坚持"安全第一，预防为主”的思想确保生命和财产安全，从内心真正的重视安全，促进安全用电。222、操作前必须做好安全技术防护措施，戴好安全帽，绝缘手套,穿好防护服及绝缘鞋。223、高压环网柜送电的操作流程（1）观察进线柜带电显示器，将带电显示装置开关按下，三相指示灯（1.1.1.21.3）亮。确认外线电源已送至本柜，进线电缆带电：（2）将进线柜门关好闭锁，将手柄插入操作孔，分开联锁机构同时合上隔离开关，再合负荷开关，此时高压母线带电：（3）然后依次将计量柜负控开关，PT柜隔离开合上,检查PT后电压转换开关三相电压是否正常；（4）将出线柜柜门关好，关上柜门闭锁，将操作手柄插入接地开关操作孔分开接地刀闸，将操作手柄插入负荷开关操作孔内，合上负荷开关,变压器带电。224、低压柜送电操作流程（1）将低压进线柜电压转换开关转动，分别切换三相电压，检查电压是否正常（ABBCCA各线电压正常为380-41OV）：（2）将刀开关操作手柄插入操作孔顺时针旋转合刀开关，此时进线断路器上端带电，分闸指示灯绿灯亮，按合闸按钮合闸，合闸指示红灯亮，电源已送到母线；（3）将操作手柄插入出线柜D2隔离刀闸操作孔内，顺时针旋转合刀开关，依次将出线空开合上：（4）将电容柜内一次微断空升全部合上,将门关好，合柜内总空开。将转换开关打到自动位置，控制器有显示（一般为C-O）布负载时显示当前功率因数（0.95-1之间）。3.3、 停电检修（I）停电切断电源并验电。捡修设备前应先切断电源，电源的断开点应有明显的断开间隙。切断电源后应用险电笔脸电，验电前先将试电笔在有电的设备上进行试验，以确保试电笔良好；（2）挂接地。在断开的电源开关和闸刀的线路上短路后挂临时接地线放电（高压电缆般都存有余电，需挂接地放电），这根接地线我们一般叫它生命线。它的作用是：万一突然来电，大量的电流则经接地线入地，从而保护了作业人员的生命安全；<3）悬挂警示牌。停电检修时必须在检修设备附近的带电设备前装设安全遮拦，挂“止步有电危险”的警示牌，在切断电源的开关上挂"有人工作，严禁合闸"。3.4、 停电掾作（1）先分出线柜开关，再分隔离刀开关，（隔离刀开关严禁带负荷拉闸或带负荷合刀间，防止电弧伤人）；（2）依次分进线断路器总开关，分隔离刀开关：（3）将高压出线环网柜，用手柄插入操作孔，将负荷开关分闸，和接地刀闸，变压器正常检修：（4）如检修高压柜需停上-级进线电源，打开柜门，用验电棒进行验电，确认无电后再进行例行检修。
