线缆选型及线损设计要求(集电线路设计要求).docx

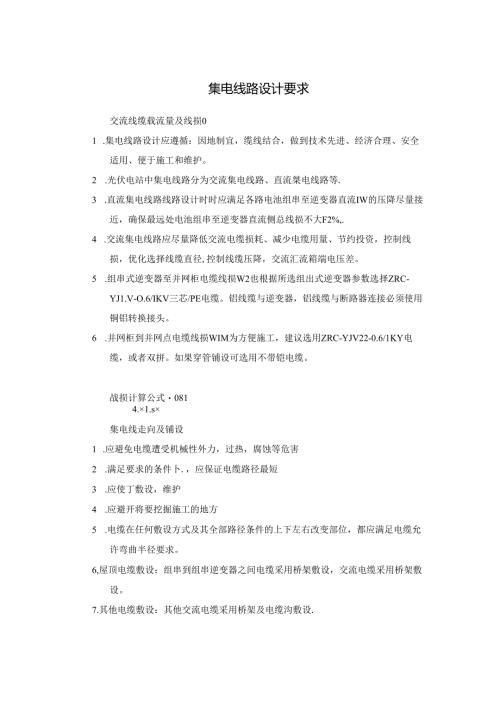

集电线路设计要求交流线缆载流量及线损01 .集电线路设计应遵循：因地制宜，缆线结合，做到技术先进、经济合理、安全适用、便于施工和维护。2 .光伏电站中集电线路分为交流集电线路、直流桀电线路等.3 .直流集电线路线路设计时时应满足各路电池组串至逆变器直流IW的压降尽量接近，确保最远处电池组串至逆变器直流侧总线损不大F2%,.4 .交流集电线路应尽量降低交流电缆损耗、减少电缆用量、节约投资，控制线损，优化选择线缆直径,控制线缆压降，交流汇流箱端电压差。5 .组串式逆变器至并网柜电缆线损W2也根据所选组出式逆变器参数选择ZRC-YJ1.V-O.6/IKV三芯/PE电缆。铝线缆与逆变器，铝线缆与断路器连接必须使用铜铝转换接头。6 .并网柜到并网点电缆线损WIM为方便施工，建议选用ZRC-YJV22-0.6/1KY电缆，或者双拼。如果穿管铺设可选用不带铠电缆。战损计算公式0814.×1.s×集电线走向及铺设1 .应避免电缆遭受机械性外力，过热，腐蚀等危害2 .满足要求的条件卜.，应保证电缆路径最短3 .应使丁敷设，维护4 .应避开将要挖掘施工的地方5 .电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。6,屋顶电缆敷设：组串到组串逆变器之间电缆采用桥架敷设，交流电缆采用桥架敷设。7.其他电缆敷设：其他交流电缆采用桥架及电缆沟敷设.
