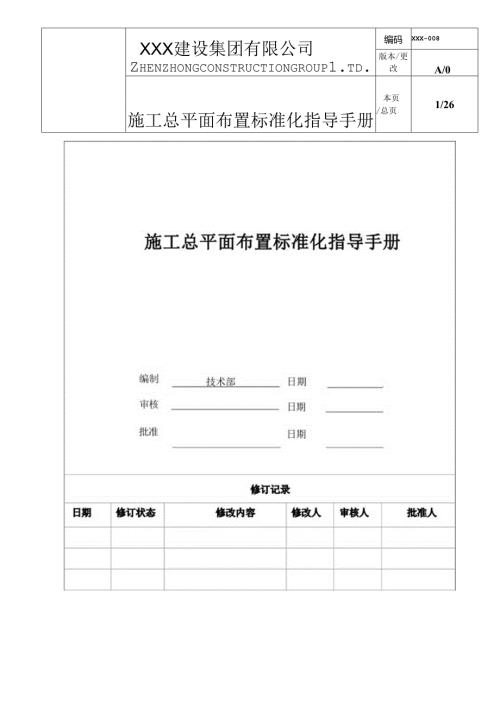

XXX建设集团有限公司Zhenzhongconstructiongroup1.td.编码XXX-008版本/更改A/0施工总平面布置标准化指导手册本页/总页1/26目*21 .AM12 .MI总平!布12枢述11. 1.1施下通工阶段12. 1.2地上施工阶段22.1.3装饰装传.艳工阶段32.2办公区,生活区（临时用济）的消防要求32.2.1防火何距32.2.3办公Jn为'宿舍的防火设计要求41.1 3施工区（在建工程的防火与涧防燮求42.4 临时消防设趟52.5 临时消防给水系统62.6 应急照明82.7 防火件理技术密求82.8 工地大门82.9 工地Ifi挡92.10 IO场内道路92.11 标准化设施布置92.11.1 成品化及池、为油池、沉淀池92.11.2 车辆冲洗设被IO2. 11.3坨研及地磅间103. 11.4工艺样板间IO4. 11.5标准笄护空115. 11.6安全体验馆126. H.7集装IS1.W所和移动式卫生间127. 11.8纲筋加工场128. 11.9水电/机传管忖堆放架及加工车间139. 11.10材设备半成品临时烧场133.塔吊布量133.1 塔吊致用143.2 塔吊选型143.3 塔吊布置143. 3.1方便使用143 .3.2方便拆除144 .3.3可靠附养153. 3.4群塔作业1610. 3.5方使后期施工173.3.6基SS施工184.工电梯布置194.1 t6rWtt194.2 施工电梯造型194.3 3施工电梯布置191.为了推动企业标准化建设，规范施工现场安全文明施工管理,促进公司的健康发展,将制定本标准：2,本标准适用于公司所属各单位及项目部施工现场：3 .本标准根据国家有关法律、法班及上级有关规定编制：4 .本标准在实施过程中,除应符合本标准设定外,还应符合国家和本工程所在地的现行有关标准的规定，2It工总平面布置2.1 «J£施工总平面管理是保证施工组织、安全生产、文明施工的重要前提条件，是施工过程管理的核心，施工总平面布置的合理与否是项目成败的关犍.66工总平面图主要分为三个阶段：2.1.1 地下缸阶段地下室基坑开挖及地下结构施工阶段.该阶段的主要特点是土方开挖阶段泥头车数及多、出入城繁,现场安全文明管理难度大：基坑开挖后余卜红城范围内的可供使用的场地狭小，钢筋加工场面积不足，是制约地卜室结构施工的一个重要因素；为确保基坑支护（边坡）的安全，临近基坑23m范困大型车辆不能通行，大宗材料、机械设需进场困难：施工受雨季等恶劣天气影响大，施工进度管理班度大,因此，应依序监点落实以下内容：1 .大土方开挖阶段（至基坑设计底标高）：一般由土方专业分包单位完成，施工时应严格监悌其执行“先支护，后开挖”的基木原则，即按暴坑支护与土方开挖设计图和审批后的旗坑支护与土方开检施工方案的要求,每层支护施工完成.2 .小土方开挖阶段核心简、承台、集水井等土方开挖）：一般由土建总包单位完成，施工时应严格执行“放坡开挖”的基本原则，即按结构设计图地卜室底板图纸的要求和审批后的土方开投及降水方案8的要求,完成地卜室底板以下各部位的上方开挖。放坡开挖的放坡系数（高：宽=IQ应根据设计及施工方案确定,对于常见的有一定自立性的粘性土、粉质土等可参照下.表放城，对于有一定调动性的淤呢质土，应根据现场实际情况另行确定，放坡系数时土方工程域影响很大，应在施工方案里详细注明,并与项目预算人员交底清楚，施工过程做好除蔽记录（实施照片和书面确认书）.开挖深度h（11）H1.5<1.5o<h<3,0fi3.OmEhV5.On(1.:n>1：0.51：0.751：13.基坑内的核心筒等“坑中坑”，应包含在基坑支护设计中，并有专项施工方案.4 .基坑降排水：基坑除按专项设计及施工方案做好截水围幡和降水系统外，在土方开挖过程中，仍应做好集水明排.将地下水降至作业面以下50ftna以下,以利于作业面其它工序施匚主要有：沿基坑四周设置排水明沟,截面尺寸不小于300×300mm,排水坡度N1.%,排水明沟每隔20-30三设置集水坑,尺寸不小于1.m×1.m×1.11深度）：根据现场实际禹要.可在基坑内增设排水百沟.较高基底土层的滑透能力。5 .退土坡道：根据地下室底板后浇带划分，在非塔楼范围的作关键线路区域，以及不彰病基坑例壁支护施工的基坑中间区域,设置退土坡道，以便作为地卜室土方外运及底板结构施工的通道，坡道路面应铺设200厚的出液等基层材料，两偏坡脚设设置排水系统，坡道顶面宽度不宜小于8m.坡道横向放坡系数（1：=坡新：坡宽）不应小于1.纵向放坡系数I1.不应小于8,两侧应设置高度不小于1.2«防护栏杆,栏杆与坡顶边线的水平距离不小于0.5.,且在栏杆上饵隔2m设置夜间安全警示灯。6 .边坡困护要求：土方开挖形成的峪时边坡，土方放坡系数m根据土质情况确定，任何情况不应小于0.5,边坡在雨天后应检查土体稳定性，当出现同部土体开裂、滑动等异常情况时.应及时采用机械螃缓坡,增大放坡系数，确保边坡安全.7 .格时施工遒路设置：基坑内供土方运输车辆行驶的临时施工道路或便桥，便道地基较为软弱无法保证正常通行时，可临时燃筑典渣等垫层材料，也可铺设20所原钢板，死者两者兼而有之：双向便道有效宽度不宜小于6»,单向便道有效宽度不宜小于4m,便道宜形成环形道路，当条件受限时，单向便道应按实际情况设置会车道或回车场，保证进出车辆的行驶安全；便道穿越沟渠处设置圆管涵，来用<1.>50011n<HOOOwn圆管涵（根据当地降水和防洪条件），If1.I皆涵顶填筑厚度不得少于50cm。8 .场内土方平衡：土方小开挖时，应提前根据放坡系数计算好土方回填;匕并在土方外运时在新要网填的部位附近，预留所需的利于回填夯实的土方（如砂性土等，避免退士通道封闭后I可填土无法进入.9 .临时钢筋加工场：地下室施工阶段场地狭小，地面别筋加工场地不足时,可考虑在地I：室非关键路线的底板位置布置临时钢筋加工场地：或采用弁地加工二次转运的措脩.2.1.2 地上本口段地上结构随工,以应考虑楼层穿辅施工的砌筑'抹灰、安装、室内外装修等阶段.该阶段的主要特点是主体结构菰工材料用量大、湿作业多：室内施工分包单位多、材料设备多、工序间交叉多、专业之间图纸矛盾多.统筹管埋和沟通协刑碓度大.因此，应依序景点落实以下内容：1 .IE新规划施工总平面，但应尽量利用地下施工阶段己有的设施，充分利用己对顶的地下室顶板作为施工道路或施工场地,及时施工地下室外堵防水层及保妒层，尽快完成地下室的同域,以利于盘活整个施工场地.2 .完善施工区各项生产及安全文明设施，如给排水系统、喷淋降生系统、临时用电系统、安全通道、临时材料堆场附挡、混凝土都送泵隔音房、场地施工噪音捽制、楼层层间止水等设施搭建为施匚现场进入常态化管理提供条件，3 .轻向分段完碎土建及水电的收尾工作，分段做好外墙淋水试脸及好上芾水试脸，及时处理齐神质累跳陷和安全的患，提供明确的测M基准点，按总包合同要求亚测结构的垂S1.度、平整度等去观顷t指标尽快做好工作面移交装蟋单位的交接任务并形成书面记录.2.1.3 装饰装修It工阶段装饰奘修阶段专业分包单位多、材料谀备种类多、工作面要求高、施工工序交错复杂,总包管理雉度大，是影响工程以终顺利交工的主要因素，因此，应依序正点落实以下内容：1,督促设平位尽快完成装饰装脩的深化设计、工程招标、材料样板确定及样板间的牖工,及时发现和解决存在的各类问题.为后期大面积随工创造良好的基础条件.2.根据总进度计划要求.做好会向分段工作面移交工作,根据建设单位要求在修定楼层提前做好室内外裁水措施，与上部结构施工完全分隔，避免互相交叉影响造成装修成品保护困难，确保结构施工与装修施工同时进行，互不干扰。22办公区、生活区(临时用房)的消防要求根据国家标准学建设工程施工现场消防安全技术现苞(GU5O72O-2O11)中的要求：221防火闾距1.临时设施与在建工程的防火间距设施名称易燃SJ爆世险品嫁房可燃材*1堆场及其加J.场其它临时用房、施时设的防火间距15»10»Gtn2.办公用房、宿舍成组布置时，每组临时用房的桩数不应超过10栋,组组之间的防火间施不应小于8%组内临时用房的防火间距不应小于3.5m,(从外墙外边跷起眸，阳台不计)表2.2.1施工现场主要整隹设施相互间的最小防火间矩(m)公用惟,存金发电帆窗.佥配电需嚼mMHW再用呵慢件网.愕炉焦同IBHMHr场及KftUI场四*助火件W¼於四仙摩用办公M房.窗含44S$7710发电机懦,光肥电房44$S?7IOBnBII中中唐S6SS7710忸席！什.WS%565577IOOrttHHMTMAKin1场17777IOIO阳比动火行业场777710IO12悔啮IOIOIOIOKO1212222消防车道1 .施工现场内应设置略时消防车道，与在建工程、临时用房及可燃材料堆场及其加工场的距离，不宜小于5m.且不宜大于40m.2 .临时消防车道宜为环形或在车道尽端谀置尺寸不小于12mXI2m的回车场.3 .临时消防车道的道路净宽度打1m,道路上空净高度1.幅时消防救援场地位在在建工程装饰装修阶段设置，场地宽度36m；与外脚手架的净距不宜小T2m.且不宜超过6m.2.2.3办公用房、宿舍的防火设计要求1 .隹筑构件燃烧性能等级应为A级，当采用金属夹芯板材时，其芯材的燃烧性能等级应为A级。2 .建筑层数不应超过2层，每层建筑面积不应大于：*(超过2层时尚向当地专项消防报建)，沿海地区需考虑防台风抗场照措施.3 .每层建筑建筑面枳大于200m时，应设置2部疏波楼梯，房间疏散门至疏散楼梯的最大距离不陶大于25m.4 .单面布置用房时疏散走道的净宽度，1m：双而布置用房时,疏散走道的净宽度NI.5三.5 .流效楼梯的冷宽度不应小于畸微走道的净宽度.6 .宿舍房间的建筑面积不应大于30m",其它房间的建筑面积不宜大于1007 .房间内任一点至堆近疏散门的距离不应大于15b,房门的净宽度不应小于08m,房间建筑面枳超过5(W时,房间的净宽度不应小于1.2m.8 .隔墙应从楼地面基层隔断至顶板基层底面.9 .发电机房、变配电房、用房操作间的防火设计要求：(1)建筑构件燃烧性能等级应为A级。(2)层数应为1层，建筑面积不应大于2004(3)可燃材料库房单个房间的建筑面枳不应超过30m:,易燃易爆危险品库房单个房间的建筑面枳不应超过20mJ(力房间内任点到最近疏欣门的距离不应大于IOm,房门的净宽度不应小于。8°10 .其他防火设计应符合下列规定：(1)宿舍、办公用房不应与用房操作间、斜炉房、变配电房等组合建造.(2)会议室、文化娱乐室等人M密集的房间应设位在临时用房的第一层，其畸散门应向域故方向开启。2.3MIE(在工程)的防火与消防要求1.消防车道：要求详见办公、生活区的消防车道谀三1.要求.2 .在建工程作业场所在临时烧侬
