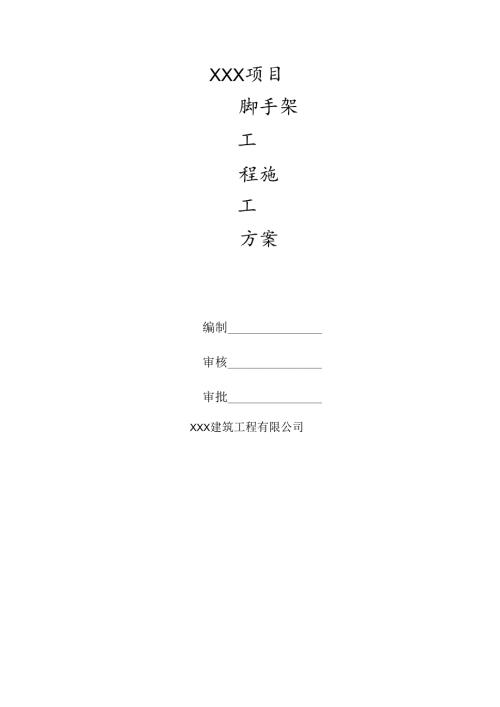

XXX项目脚手架工程施工方案编制审核审批XXX建筑工程有限公司目录一、编制依据2二、工程概况2三、施工部署2四、脚手架的搭设及拆除施工工艺2五、安全防护措施5六、劳动力及材料、机具配备7七、质量保证体系8八、安全技术措施1O九、安全文明施工要求12脚手架工程施工方案一、编制依据1、项目施工组织总设计（方案）2、项目建筑施工图纸3、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114.6建筑结构荷载规范（GB5（XXW-2（）I2）5、建筑淹工裔作业安全技术规范（JGJ8O-2OI6）以及本工程的施工图纸二、工程概况1、本项目位于海南省澄迈县，采用筏板基珈，属于混凝土框架结构；共1栋丁类厂房及1栋地下室设备房，该项目规划建设用地面积为4941.58m2，总建筑面积为15763.66m2,其中地上建筑面积为15524.62m2,地下建筑面积为239.04m2本建筑地面总高度为23.75m,岐高层数为5乂，建筑的类别为多层公共建筑。用地主入口位于北侧：设计使用年限50年：建筑物耐火等级二级，屋面防水等级I级,抗震设防烈度8度03g。2、本本建筑地面总高度为23.75m,最高层数为5层，一层底至地上五层部分为落地双排钢管脚手架搭设。计外脚手架采用普通钢管（悬挑横杆采用16a槽钢），沿建筑物周边搭设。三、见工部署安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故责任分工如下：组长：生产副经理副组长：技术部长（工程部长）组员：（技术员）（安全员）的必然保障，也是我项目部创建“文明现场”、“样板工地”的根木要求。为此，经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及负点协侬:作技术总部署现场施工总指挥方案编制、技术交底现场施工指挥、质量检在四、脚手架的搭设及拆除籁工工艺1、落地式钢管脚手架搭设施工工艺（从地卜室一层至地上一层顶及塔楼部分）.1）施工程序扣件式双排普通钢管脚手架的搭设顺序为：（钢管为Q235A（3号）钢18,壁厚3.5mm）本工程落地式脚手架地基借助外扩的筏板上搭设一搓放扫地杆一逐根竖立杆并随即与扫地杆扣紧一装扫地小横杆并与立杆或扫地杆扣紧一安第一步大横杆与各立杆扣紧一安第步小横杆一安第二步大横杆一安第二步小横杆一第三、四步大横杆和小横杆一连堵杆一接立杆r加设剪刀撑一铺脚手板和装设作业层栏杆、挡脚板或图护，封闭措施。2立杆下面需要垫底托,底座下庖垫脚手板，立杆距脚手板（宽大于20011nn）端头距高不小于650mm,3）在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆，配件.4）脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：（1）按设计要求放线、铺垫板、设置底座或标定立杆位置.（2）周边脚手架应从一个角部开始并向两边延伸交圈进行搭设：“一”字形脚手架应从-端开始并向另一端延伸搭设。（3）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵向和横向水平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。5）在设置第一排连墙杆前，"一'字形脚手架应设置必要数量的抛撑：以确保构架稔定和架上作业人员的安全。边长20m的周边脚手架，亦应适量设出抛掾。6）剪刀撑、斜杆等整体拉结杆件和连堵件应随搭开的架子一起及时设置.7）脚手架处于顶层连地点之上的自由高度不得大于6m。当作业层高出其下娃堵件2步或Im以上、且其上尚无连端件时，应采取适当的临时掾拉措施。8）脚手板或其它作业层板铺板的铺设应符合以下猊定：（D脚手板或其它铺板应铺平铺稳，必要时应予绑扎固定。（2）脚手板采用对接平铺时，在对接处,与其下两侧支承横杆的距离应控制在1002OOmm之间。(3)脚手板来用搭设铺放时，其搭接长度不得小于200>rm.I1.在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。(4)长脚平板采用纵向铺设时，其下支承横杆的间距不得大T1.OnU纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔15-20W；坡道的两端：其它可能发生滑动和翘起的部位。9)装设连堵件或其它挣拉杆件时，应注意掌握挣拉的松紧程度，避免引起杆件和整架的显著变形。10)工人在架上进行搭设作业时,作业面上宜铺设必要数星的脚手板并予以临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较歪杆配件和其它易发生失衡、脱手、碰撞、滑跳等不安全的作业。11)在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作2100三的构架尺寸放大。确有实际楮况，需要对构架作调整和改变时，应提交技术主管人员解决。12)在装修脚手架的搭设过程中，主体结构还在施工，因此，耍求在装修脚手架的搭设过程中应将未搭设完的脚手架上部用脚手板和密目安全网封严。2、斜拉钢挫绳并钢管用撑卸荷(1)斜拉钢丝绳用手动葫轴拉紧后再固定，做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。吊点必须在立杆与大横杆、小横杆的交点处，钢丝绳必须由大横杆底部兜紧。(3)在吊点下方及内立杆与小横杆节点下附加斜撑杆，与钢丝绳共同受力。每个斜拉点设水平杆支拽在建筑物水平梁上，抵消斜拉钢丝绳水平方向拉力，防止脚手架水平方向变形。3、脚手架的拆除施工工艺拆架程序应遵守由上向下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀摔,而后拆小横杆、大横杆、立杆等(一般的拆除顺序为安全网一脚产板一剪刀撑一小横杆一大横杆一立杆)不准分立面拆架或上卜两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆在拆开最后两个扑。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后架体的稳定性应不被破坏，如附堵杆被拆除前，应加设临时支捽防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后根氏钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连堵杆。4、脚手架出入口的构造该出入口挑空三根立杆，大小为5.41mX6.5m（宽X高）。出入口处搭设6.Om×5.44mX6Om（长X宽X高）的防护棚，上铺50E厚的双层脚手板。在出入口两侧的内、外排脚手架堆立杆处分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撞相互联系。上方悬空柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定，洞口上方增设两道横向支撵，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15Cm内.当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上，斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。五、安全防护措施1、结构临边、洞口防护措茶在结构四周边线内50cm处设理全封闭式护身栏.使用材料采用48X3.5钢管,其高度不小于1.2m,立杆间距不大于2.5m,竖向每隔0.6m设一道通长大横杆，每隔一根立杆设一道三角架。沿钢管长度方向刷红白间隔的油漆，挂醒目标识牌，护身栏杆四周满挂密目安全网，白天设警示牌，夜间设红色标志灯，临边四周E范围内不准堆料、停放机具。楼板洞口边长大于150Omm时周边应设防护栏杆，并兜水平安全网，防护栏杆采用048X3.5钢管扣接，上横杆距地100omnb卜横杆距地200mm,横杆距地60()un,边长介于500mm15001111的楼板洞口,洞口上设置200mm×200mm间距的扣件钢管网格，钢管网上铺设脚手板：边长介于250e500三的楼板洞口、缺件临时形成的洞口，用木板作盖板固定在洞口位置；边长介乎25mm-250胸的楼板孔口，用坚实盖板盖设，盖板应防止挪动移位.满挂安全网1.48钢管1=3500清挂安全F8rz1.S边长1500-2000洞口防护边长2000TOOo洞口防护边2、楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做道1.2m高的护身栏，侧边底部设18Cm高的挡脚板。3、电梯井洞口防护措施电梯井口设置不低于1.2m高的开启式防护门，用G15的螺纹钢筋，按水平间距30cm,竖向间距40Cm焊制而成，并在防护门上要刷漆、上锁、挂牌。电梯井筒内每隔四至六层在入口处设置一个用15钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网i道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道.(1)立面图(2)剖面图电那井口命护门4、窗洞口防护措籁窗洞口的防护采用钢管架设的安全网“具体做法为：用钢管张挂安全网的斜杆时，其直径为648X3.5。横杆I放在上层窗口的墙内与安全网的内横杆绑牢，横杆2放在下层窗口的墙外与安全网的斜杆绑牢，横杆3放在墙内与横杆2绑军。支设安全网的斜杆间距应不大F4mo六、劳动力及材料、机具配备1、劳动力配备工种人数任务架子工15负责架了搭设及拆除测量放线工2负责脚手架垂直度控制2、材料配备名称ft量规格无缝的管65001811m×3.5mm脚手板1500亚5cm,宽203On1.m密目安全网35000水平安全网6000直角扣件12000旋转扣件5000对接扣件10000惊悴铁丝600直彳仝1.211un3、机具配备名称数量备注架子扳手20架子工搭设和拆除架子用力矩扳手20检查架子扣件拧猿力度是否达到要求倒链4调整架子水平弯曲度七、质量保证体系1、构配件允许偏差项次项目允许偏差4(Im)示意图检查工具1无钢管尺寸外径厚48mm壁厚3.5mm-0.5-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺拐角尺II/3堀管外表面抗蚀深度<=.+2)0.5071游标卡尺4立杆钢管弯曲3m1.4m3m1.4m12204钢板尺水平杆、斜杆的钢管弯曲16.5m302、脚手架搭设的允许偏差和检验方法项次项目技术要求允许偏差4(E)检杳方法与工具1地基基础表面坚实平整-10观察排水不枳水垫板不晃动底座不滑动不沉降2球后验收垂Iii度±100用经玮仪搭设中检查偏差的高度（ru>H=2H=IOH=20H=3011=40H=50±7+20±40±60+80±1003间距步距±20钢板尺纵距+50横距+204纵向水平杆高差一根杆的两端+20水平仪或水平尺同跨内两根纵向水平杆高差+105小横杆外伸长度外伸500mm-50钢板尺3、扣件拧紫抽样检查数量及质量判定标准
