通信系统维护要求-第一部分（征求意见稿）.docx

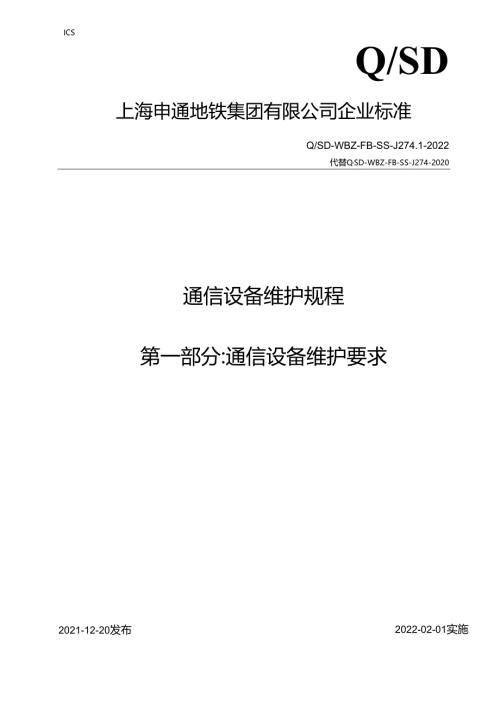

ICSQ/SD上海申通地铁集团有限公司企业标准Q/SD-WBZ-FB-SS-J274.1-2022代替Q,SD-WBZ-FB-SS-J274-2020通信设备维护规程第一部分:通信设备维护要求2021-12-20发布2022-02-01实施上海申通地铁集团有限公司上海地铁维护保障有限公司发布目次通信系统维护规程HII范围12规莅性引用文件13通信系统分类14传输系统24.1设备种类24.2维护方式及频次24.3维护内容24.4应填写质量记录表式35专用电话系统35.1设备种类35.2维护方式及嫉次35.3维护内容45.1应填写质量记录表式56公务电话系统66.1设备种类66. 2维护方式及猱次66.3 维护内容66.4 应埴耳质量记录表式87专用无线系统87.1 维护方式及版次87.2 维护内容97.3 应埴写质量记录表式158公安无线系统161.1 1维护方式及猱次161.2 维护内容161.3 应埴耳质量记录表式189消防无战系统189.1维护方式及版次189.2维护内容189.3应埴写侦第记录表式2010技术防范系统2010.1 维妒方大及频次2010.2 维护内容2110.3 应填写质量记录表式2311广播设备24U.1维护方式及频次2411.2 维护内容2411.3 应填写质量记录表式2612时间系统2612.1 设爵种类2612.2 维护的方式及频次2612.3 维护内容2612.4 4应填写演懵记录表式2813通信城路设符2813.1 设备种类2813.2 维妒的方式及频次2813.3 维护内容2813.4 应填写质量记录表式2914通信电源系统2914.1 设备种类2914.2 维护的方式及频次2914.3 维护内容3014.4 应填写防贵记录表式3215维护支持系蛟3315.1 维护的方式及频次3315.2 维护内容3315.3 应填写质量记录表式3416记点系统3416.1维护方式及频次3416.2 维护内容3416.3 应填写成筮记录表式3517附属设备3617.1 设备种类3617.2 维护的方式及频次3617.3 维护内容3617.4 应填写质埴记录表式37本标准根据GB/T1.1-2020规则进行编制.木标准代普QSD-WBZ-FB-SS-J274-2020£通信设备维护规程和Q/SD-WBZ-FB-SS-J227-2021£通信设备维护规程（14号线、15号线、18号线J,除编辑性修改外主要技术变化如下I洲除r乘客信息系统,乘客信息系统的独成册：一-合并既有线路与新三线（14号规、15号线、18号设维护作业相关要求一根据最新运营设施设备结构树大中小类划分对通信、乘齐信息设备；£新进行定义分类，并对部分设备维护内容进行补充、修改、优化：本标准的上海申通地赚团有限公M提出.本标准由上海申通地铁集团有限公司标准化室归口.木标准起点部n：上海中通地铁集团有限公司上海地铁维护保障有限公司。本标准主要审核人：魏宗浩、樊盈、袁志寿。本标准主要起草人：沙宏、张羽中、顾臻浩、杨建忠.赵晓朴、徐立煜、王盛、任唯、杜琦转、吴双飞、杨子贤、袁旭滨.通信系统维护规程1范固本标准规定了上海申通地铁集团有限公司（以下简称集团公司）通信系统中的传输系统、专用电话系统、公务电话系统、专川无线系统.消防无线系统、公安无线系统、技术防范系统、广播系统、时间系统、通信线路、通信电源系统、维护支持系统、记点系统、附属设备的维护周期、维护内容、维护要求等，本标准内规定的雉护频次为法本要求，现场可根据雄路和设备特点、设备运行质修等情况适当增加维护频次，遇暴雨、大风、田电、高温、低ifi等可能对设施设符及其所处环境有较大影响的情况时，应增加对设施设备和机房的巡检频次.本标准适用于集团公司管辖线路的上海轨道交通通信设备的维护工作.2规范性引用文件下列文件对于本标准的应用是必不可少的.凡是注日期的引用文件，仪所注日期的版本适用于本标准。凡是不注11期的引用文件，其最新版本（包括所有的修改单）适用于木标准，GB/T15831标点符号用法ISO80000（所有部分）Ift和单位IEC60027（所有部分电工技术用文字符号IEC80000所有部分也和单位3通信系统分类通信系统设备分类如下:a）传输系统：b）专用电话系统：C）公务电话系统（1）£用无战系统：e）消防无线系统行公安无线系统：g）技术防范系统：h）广播系统：i）时间系统：j）通伯线路：k）通信电源系统：1）维护支持系统：m）记点系统：n）附蚓设备.4传推系统4.1 设备种类通信传输设在主要包括以下几种制式：SDH传输设备、PcV设备、增强型MSTP传输设备、OTN传输设饴。按照功能分类主要分为城路传输与高速数据网.4.2 维护方式及频次维护方式及频次如下：a）巡检；1次/F1；b）日常养护：1次/月：c）集中维护：I次/年：d）检修；1）轮脩；1次/5年；2）故障修，e）调测：返修件谓测.4.3 维护内容4. 3.1巡检的维护内容如下：5. 3.2线路传输a）通过网管检杳传输设法系统运行状态；b）通过网管检查传愉设招的风扇状态：c）检查传输网管状态.<0通过网管检杳传输电源模块状态（如有）。4.3.3高速数据网（轨交总队节点现场巡检内容不做）a）现场检查高速网所有节点传输设备、数通设备系统运行状态：b）现场检食高速网所有节点传输设备的风图状态：c）现场检查高速网所有节点传输配套直流电源模块（若有）,>d）检查传情设备网管、数通设备网管状态.4.3.4日常养护的维护内容如下：4.3.4.1跷路传输a）现场检食传输设备机柜；b）现场检查传输设需运行状态：c）现场检查传给设自电源状态：d）现场检查传输设备的风扇状态：e）检在传输网管状态网元各板卡状态、告警信息等）.4.3.4,2高速数据网a）检查传怆网管、数通网管自动备份执行状态得b）呼出数通设法配置文件至网管终然。O传输设的'数通设符淋网济灰。4.3.5集中维护的雄护内容如下:4.3.5.1坡路传输a）通过网管爵份控制中心网管数据：b）通过网管备份车站网元数据：c）现场测试各类传输设备性能指标.4. 3.5.2高速数据网a）通过网管备份高速数据网传输设备密点及服务器数据,并导出至网管终端：b）测试传怆设备节点、数通设备节点性能指标：c）冽试离速数据网网络保护功能。4. 3.6桧修的内容如下：a）轮修：更换网管电脑、双标、犍盆：b）故障修：排杏故障点，更换故Mi件并调测，5. 3.7调测内容如下：a）现场测试返修件的功能：b）实裟室测试关键设备返修件的功能：c）建立侦保内返修记录。6. 4应填写质记录表式a）巡检表格如下：1）详见质St记录管理规范附录表A.OO1.控制中心通信机房巡检表（日B：2）详见质量记录管理规范附录表A.0043C大楼琮合机房（通信）巡检（日）：3）详见颇玳记录管理规范附录表A.（HOWC大楼路网核心欲设备巡检友（日）1）详见质砒记录管理规范附录表B.0064海速网设备巡检记录表（FB。b）日常养护表格如K：D详见质量记录管理规范附录表BOO1.传输设备巡检记录表月）:2）详见版疑记录管理规范附录表比007高速网设备日常养妒记录表（月.c）集中维护表格如下：1）详见质量记录管理规范冏录表B.002网管光性能测试记录表（年）$：2）详见质量记录管理规范附录表从003光箍机测试记录表年）：3）详见质量记录管理规范附录表比004以太网性能测试记录入（年）:I）详见质疑记录管理规范附录表B.005£传输设备在份记录表年3；5）详见质量记录管理规范冏录表B.008高透网设符笛份、性能检测家中维护记录表（年X；6）详见质量记录管理规范附录表B.009高速网网络保护集中维护记录表（年B.5专用电话系统5.1 设备种类专用电话系统设得主要包括以下几种制式：专用电话程控交换机、专用电话软交换.5.2 维护方式及频次城护方式及频次如下：a）巡检：1次/日（控制中心）,2次/周（1-13、16、17车站、基地），1月/次（14.15.18车站、基地）：b）日常笄护：I次/月：C）集中维护：1）集中维护h1次/年;2）集中维护2、3：1次/2年.d）检修：1）轮修：1次/5年：2）故障修，e）调测：返修件调测.5.3 维护内容5. 3.1巡检的内容如下：5. 3.1.1专用电话程控交换机a）目测检查程控交换机的控制单元状态、专用工器具.电源模块状态：b）检查设备机柜顶部风扇状态：c）检食程控交换机各子框和落板卡状态；（1）检查程控交换机所属录音系统、公议系统状袭：e）检查程控交换机的网管操作终端状态：f）检查调度台终渊设备.5.3. 1.2专用电话状交换a）检查设备机柜顶部风扇状态：b）简单检查软交换核心平台服务器状态：C）筒单检衽中继网关设备状密：<1）简单检查软交换核心调度模块眼务器状态：e）简单检查软交换核心网络设备状态：。简单检查软交换核心录音模坎服分器状态：g）检在战路核心网络设备状态：h）检查调度台终端设备。5.3.2日潴养护内容如下：5.3.2.1专用电话程控交换机a）清扫程控交换机机架、MDF限线架、录音设备、会议设备、网管终端：b）检食程控交换机各子框和各板卡状态；C）检杳调度服务器、会议服务器及录音服务器；d）检查及测试调度台、调度分机：e）检查程控交换机设备的台账.5.3. 2.2专用电话软交换a）清扫相关设备机架、MDF配线架：b）深入检查软交换核心平台服分器状态：c）深入检ft中继网关设备状态：d）深入检置软交换核心调度模块眼务涔状态；e）深入检查软交换核心网络设齐状态：f）深入检查软交换核心录音模块眼务湍状态：g）检查线路核心、车站、段场同络交换机状态：h）检食及测试调度台、调度分机：i）检杳相关设符的台账。5.3.3集中维护1内容如下：5. 3.3.1专用电话程控交换机a）登入网管查看告警：b）备份专用电话交换机的相关数据；C）中央控制单元及调度模块的主修切换。6. 3.3.2专用电话软交换a）份软交换核心平台服务器的相关数据；b）需份软交换核心调度模块眼务甥的相关数据；c）备份软交换核心网络设备的相关数据：d）备份软交换核心录音模块服分器的相关数据：e）在份线跖核心、车站、段场忖络交换机的相关数据；f）得份我路核心、车站、段场的接入网关及IP电话的相关数据。g）中维网关冗氽测试.5. 3.4集中维护2的内容如下：5.3,4.1专用电话软交换a）软交换平台及调度模块的容灾演练。5.3.5集中维护3的内容如下：5. 3,5.1专用电话软交换a）软交换网络备用链路的切换测试.5. 3.6检修的内容如下：a）轮修：更换网管电脑、取标、雄盘：b）故障修：排任故障点
