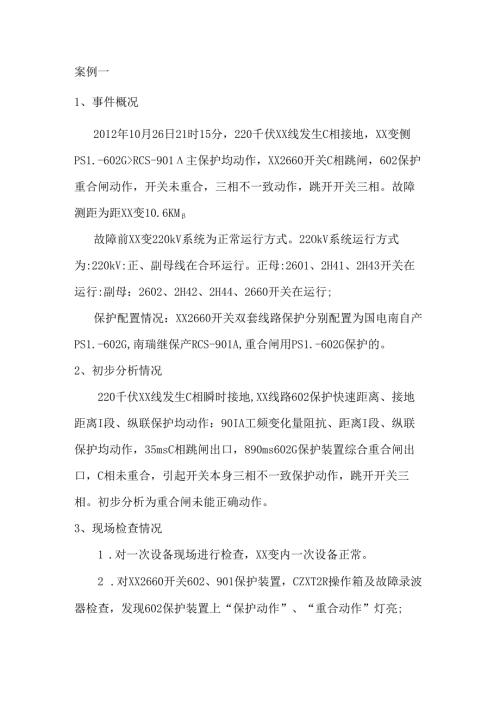

案例一1、事件概况2012年10月26日21时15分，220千伏XX线发生C相接地，XX变侧PS1.-602G>RCS-901主保护均动作，XX2660开关C相跳闸，602保护重合闸动作，开关未重合，三相不一致动作，跳开开关三相。故障测距为距XX变10.6KM故障前XX变220kV系统为正常运行方式。22OkV系统运行方式为:220kV:正、副母线在合环运行。正母:2601、2H41、2H43开关在运行:副母：2602、2H42、2H44、2660开关在运行;保护配置情况：XX2660开关双套线路保护分别配置为国电南自产PS1.-602G,南瑞继保产RCS-901A,重合闸用PS1.-602G保护的。2、初步分析情况220千伏XX线发生C相瞬时接地,XX线路602保护快速距离、接地距离I段、纵联保护均动作：90IA工频变化量阻抗、距离I段、纵联保护均动作，35msC相跳闸出口，890ms602G保护装置综合重合闸出口，C相未重合，引起开关本身三相不一致保护动作，跳开开关三相。初步分析为重合闸未能正确动作。3、现场检查情况1 .对一次设备现场进行检查，XX变内一次设备正常。2 .对XX2660开关602、901保护装置，CZXT2R操作箱及故障录波器检查，发现602保护装置上“保护动作”、“重合动作”灯亮;CZX-12R操作箱上两组“TC”灯亮，“CH”灯不亮。602G保护装置综重已经出口，初步怀疑602保护重合闸出口回路到操作箱这一段回路有故障。4、现场处理情况将2660开关运行方式改为冷备用后，对装置进行全面检查，首先检查压板是否紧固，未见异常，再检查压板上桩头至端子排连线，发现PS1.602G保护屏后右侧端子排1D79内侧线（重合闸出口回路用11.P6T）有明显松动的现象，拧紧后通过多次整组实验，确认保护动作正确，缺陷消除。虽然这次事故原因非常简单，回路也非常清晰，但是通过这次事故，在以后二次设备周期校验时，应该检查二次回路的各端子、压板是否松动并重新拧紧，做好整组传动试验，确保.次回路可靠运行。
