钢结构防火涂料施工工艺流程.docx

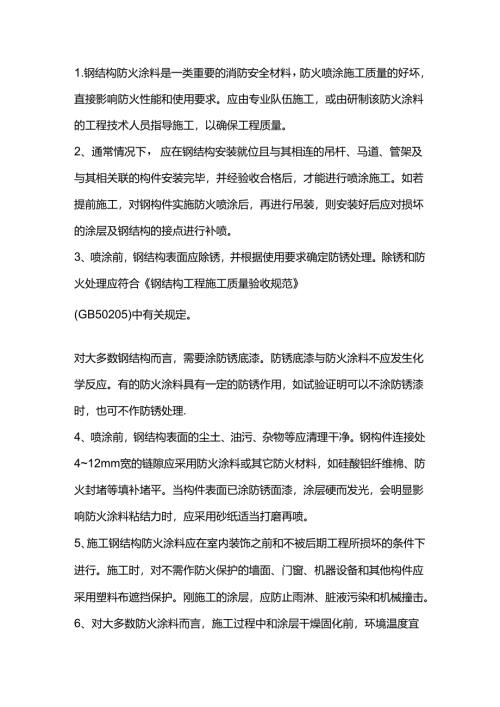

1.钢结构防火涂料是一类重要的消防安全材料，防火喷涂施工质量的好坏，直接影响防火性能和使用要求。应由专业队伍施工，或由研制该防火涂料的工程技术人员指导施工，以确保工程质量。2、通常情况下，应在钢结构安装就位且与其相连的吊杆、马道、管架及与其相关联的构件安装完毕，并经验收合格后，才能进行喷涂施工。如若提前施工，对钢构件实施防火喷涂后，再进行吊装，则安装好后应对损坏的涂层及钢结构的接点进行补喷。3、喷涂前，钢结构表面应除锈，并根据使用要求确定防锈处理。除锈和防火处理应符合钢结构工程施工质量验收规范(GB50205)中有关规定。对大多数钢结构而言，需要涂防锈底漆。防锈底漆与防火涂料不应发生化学反应。有的防火涂料具有一定的防锈作用，如试验证明可以不涂防锈漆时，也可不作防锈处理.4、喷涂前，钢结构表面的尘土、油污、杂物等应清理干净。钢构件连接处412mm宽的链隙应采用防火涂料或其它防火材料，如硅酸铝纤维棉、防火封堵等填补堵平。当构件表面已涂防锈面漆，涂层硬而发光，会明显影响防火涂料粘结力时，应采用砂纸适当打磨再喷。5、施工钢结构防火涂料应在室内装饰之前和不被后期工程所损坏的条件下进行。施工时，对不需作防火保护的墙面、门窗、机器设备和其他构件应采用塑料布遮挡保护。刚施工的涂层，应防止雨淋、脏液污染和机械撞击。6、对大多数防火涂料而言，施工过程中和涂层干燥固化前，环境温度宜保持在538°C,相对湿度不宜大于90%,空气应流动。当风速大于5m/s、雨后或构件表面结晶时，不宜作业。化学固化干燥的涂料，施工温度、湿度范围可放宽，如1.G钢结构防火涂料可在-5施工。.膨胀型防火涂料当涂层加热到某温度时,在涂层中会产生泡沫气体,使涂层膨胀,形成泡沫碳绝缘层,该碳绝缘层将火焰与基础层隔离开,从而防止基础层达到着火温度和破坏温度。膨胀型防火涂料的机理：1 .在火中加热涂层,涂膜的肩部变成熔融膜,此时催化剂中的含磷化合物分解而形成磷酸.2 .熔体逐渐形成均匀的碳化层,在此期间,磷酸使碳化剂连续脱水以形成脂质和均匀的泡沫碳化层。3 .在形成碳化层时,涂膜形成膨胀的泡沫层。在此期间,发泡剂分解产生气体,泡沫导致涂层膨胀,一方面防止了火焰蔓延,另一方面防止了火焰的扩散,其他基础材料分解和破坏。二.非膨胀型防火涂料非膨胀型防火涂料包括两种,即:难燃型防火涂料和不燃的防火涂料，难燃防火涂料包括乳胶型防火涂料和含有阻燃添加剂的防火涂料.乳胶型防火涂料,其乳胶本身是一种阻燃物质,并添加一些无机颜料,以形成包含阻燃添加剂的防火涂料。大多数防火涂料都使用卤素使基材阻燃,然后再添加阻燃剂。一方面,包含阻燃剂的阻燃涂层是由于其阻燃性另一方面是由于这些添加剂与基材之间的相互作用,具有防火功能.不燃性的防火涂料主要是无机涂料,这种涂料是通过在无机基材中添加一些无机颜料和成分而制成的不燃的防火涂料,这种涂料还具有耐水性装饰性差和难于固化等不足。与非膨胀型涂料相比两种膨胀型防火涂料都可以抑制火焰,但是就绝热性能而言,膨胀型防火涂料要优于非膨胀型防火涂料。防火涂料的施工流程是什么要注意哪些施工以前我们需要做好以下工作：1 .待涂表面的处理(1)在施工之前,应将支承构件表面处理干净(包括除锈、清除焊渣及其它污物)。(2)检查钢结构表面有无漏刷防锈底漆的现象,及时修补。2 .防火涂料的储存涂料的储存:经检验合格的涂料,应存放在干燥通风的仓库内。应将涂料摆放整齐,防止风雨淋、阳光晒,如结块变质的涂料,不得使用。步、通过做好施工前的充分准备,现在进行正式的防火涂料施工具体分为以下两个步骤：1 .采用喷涂方式。2 .涂装施工:施工前必须将防火涂料搅拌均匀方可施工,如涂料太稠可加入少量水,直至适合喷涂为止。喷涂遍涂料是其厚度不应超过3mm为宜,当遍基本干燥后再喷涂下一道,直至达到规定厚度。防火涂料涂装前,钢构件表面除锈及防锈底漆涂装应符合设计要求世达金尊水性环保防火涂料，易施工、起厚快、刚性强、不脱粉！
