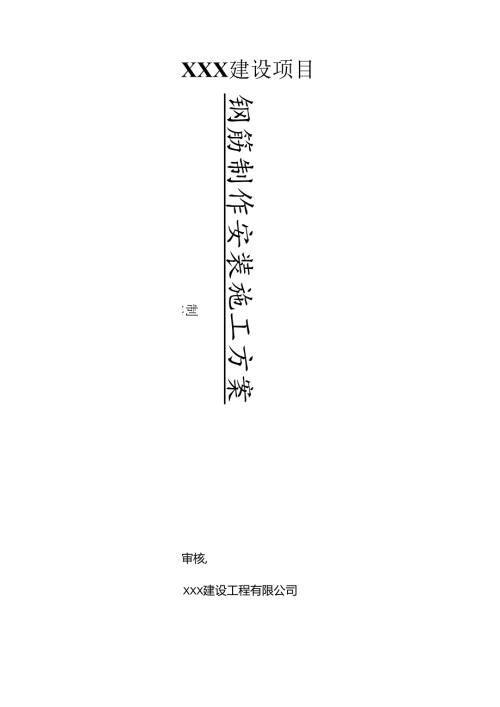

XXX建设项目钢筋制作安装施工方案制编审核,XXX建设工程有限公司一、编制依据1二、工程概况1三、钢筋工程1四、钢筋加工3五、钢筋焊接4六、绑扎搭接6七、钢筋混凝土结构的一般规定8八、钢筋弯钩及下料9九、钢筋绑扎与安装10十、电渣压力焊接12H一、注意事项15十二、安全文明施工16钢筋制作安装方案一、编制依据1、工程施工图纸;2、混凝土结构工程施工图平面整体表示方法制图规则和构造详图3、混凝土结构工程施工质量验收规范(GB50204-2015)：4、钢筋焊接及验收规范(JGJ18-2012):5、钢筋机械连接通用技术规程(JGJ107-2016)：6、建筑工程施工质量验收统一标准(GB5O3OO-2O13)7、有关本工程技术洽商和图纸会审记录二、工程概况本工程为：总建筑面积45240.82m',共12栋，其中垃圾房建筑面积20m2,地上一层，高度4.35m：门卫房一、门卫房二，建筑面积分别都16.48m2,高度435m,地上一层；1#厂房建筑面积7112.8011f,地上一层，高度12.15m：2"厂房建筑面积5415.75m2,地上一层,高度12.15m；6#厂房建筑面积5956.26m2,地上一层，高度12.15m；7#厂房建筑面积881.52m2,地上一层，高度12.15m：8#综合楼建筑面积5445.96m2,地上4层，高度17.55m：9#厂房建筑面积980.20m2,地上一层，高度12.15叱10#厂房建筑面积6211.76m2,地上一层,高度12.15m；11#厂房建筑面积1213.51m2,地上一层，高度12.15m；12#科研楼建筑面积1669.10m2,地上4层，高度17.35m；结构类型均为钢结构。建筑的类别为多层工业建筑。用地主入口位于北侧：设计使用年限50年；建筑物耐火等级.级，屋面防水等级I级，抗震设防烈度8度0.2g。正负标高厂房为T.8m,基础开挖深度-1.8m；8#综合楼及12#科研楼为-2.5m,基础开挖深度-2.5m。三、钢筋工程1、钢筋采用HRB400():焊条采用E4303、E5003、E5503(>2、根据设计要求，钢筋连接宜优先采用机械连接或焊接。3、钢筋施工机械：机械名称型号数量功率钢筋调直机2T27.5KW钢筋切断机RJ40035.5KW钢筋弯曲机GW40C230,交流电焊机BX3-50063.6KW电渣压力焊机4100KVA钢筋焊接及验收见钢筋焊接及验收规程图集：JGJ1.8-2003、J253-2003o4、各类钢筋连接要求见卜表：钢筋的连接分类及要求钢筋连接分类同一连接区段纵向受拉钢筋的接头面积百分率同一连接区段长度要求梁、板、墙柱绑扎搭接25%50%1.3UF(1)最小搭接长度见图集07FG01第57页：(2)梁、柱受力钢筋搭接范围内应配置箍筋，直径不应小于搭接钢筋较大直接的0.25倍，箍筋间距不应大于搭接钢筋较小直接的5d且不应大于100mm：（3）梁、柱受力钢筋直径d>25mm时,应在搭接接头两个断面外100mn1.范围内各设置两个箍筋。机械连接50%50%35d1.（1）连接件的混凝土保护层厚度宜满足纵向钢筋最小保护层厚度的要求；（2）连接件之间的横向净距不宜小于25mm；（3）应符合钢筋机械连接通用技术规程JGJIo7-2003规定；焊接50%50%35d1.且不小于500mm（1）应符合钢筋焊接及验收规程JGJ18-203规定。注：1.、d1.为纵向受力钢筋的较大直径：2、纵向受力钢筋连接接头位置宜避开梁端、柱端箍筋加密区，当无法避开时，应采用满足等强度要求的高质量机械连接接头。3、悬臂部分不允许有接头和搭接。一、钢筋应按设计要求，优先从大型物资供销部门采购进货，钢筋进场时要严格验收。1、检查钢筋外观是否满足要求，严禁验收已锈蚀、裂纹或有严重缺陷的钢筋；2、检查钢筋有无合格证，合格证上的品种及有关指标是否与实物相符：3、钢筋进场后进行抽样送试验室做拉伸和冷弯试验。每验收一批同型号同规格的钢筋不得多于60吨，超过时应分批验收。属于进口钢筋还应抽样进行化学分析。经物理试验合格和各项化学成分均满足国家标准后方可使用该批钢筋。4、每批钢筋进场后应分型号、品种和规格集中堆放，并挂上产品标识。四、钢筋加工：钢筋调直一按规格下料一除锈一弯曲成型一分品种堆放一张挂标识。钢筋调直、断料和弯曲均采用机械作业。加工现场拟配备2台钢筋调直机(或卷扬机)，3台钢筋切断机和2台钢筋弯曲机。五、钢筋焊接1、一般在工地现场施工中常使用电弧焊和电渣压力焊：(1)电弧焊接头搭接方法有：搭接单面焊、搭接双面焊、搭接单面帮条焊、搭接双面帮条焊。(2)电渣压力焊。(3)焊条宜用E4303、E5003、E5503o2、焊接的要求：(1)搭接焊(单面、双而)：钢筋的预弯和安装，应保证两钢筋的轴线在同一直线上，再行施焊，焊缝长度不小于搭接长度。搭接焊适用于1、I1.级钢筋直径为10-40mmo(2)帮条焊(单面、双面)：帮条焊宜采用双面焊，不能采用双面焊时，也可采用单面焊，其帮条长度较双面焊增加一倍。帮条焊适用于【、H级钢筋直径为10-40mmo布条长度钢筋级别焊缝型式帮条长度HPB235单面焊双面焊N8dEdHRB335-400单面焊双面焊>10dN5d31）:电渣压力焊：在焊接过程中，如发现裂纹、未熔合、烧伤等缺陷，应及时查找原因，不合格的接头应将其切除重焊，适用于I、II级钢筋直径为10-4Oiiun»2）：电渣压力焊适用于竖向钢筋接头，其施工方法：先清理钢筋端部120廊的污物，根据上部钢筋的长度，搭设相应的脚手架，以供辅助工，扶直上部钢筋，将夹具的下钳口夹车，下部钢筋70-80mm部位，将上部钢筋扶直，并夹牢于上钳口内约15mm处，保持上下钢筋同心，安放焊剂盒，用石棉布等密封焊剂盒下口，同时装满焊接，采用直接引弧法。焊接时，先将上钢筋与下钢筋接触，接通电源后，立即将上钢筋提升2Fmm,引燃电弧，使电孤稳定。燃烧后，随着钢筋的熔化而逐渐下送，并转入电渣过程，待钢筋熔化达到定程度后，在切断焊接电源的同时，迅速进行顶压，持续数秒后，可松开操作杆，以免钢筋偏斜或接合不良，钢筋上提和下送均应适当，防止断路或短路。4：机械连接：1）、机械连接采用套筒连接。钢筋加螺纹时，下料后钢筋断口处如果不平整，必须采用机磨平断口，才能加工螺纹;2）、对接头钢筋的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级评定。当3个接头试件的抗拉强度均符合要求时，该验收批为合格。如有1个试件的强度不符合要求，应再取6个试件进行复检。复检中如仍有1个试件的强度不符合要求，则该验收批评为不合格。5、严禁两钢筋互搭轴线不在同一直线上的搭接做法；6、焊接接头的要求：（钢筋接头范围均以I1.G1.O1.-I说明为准）a）:焊接接头位置应相互错开：在有焊接头的钢筋一个截面面积占钢筋占总截面面积的百分率不应大，见图纸各类钢筋连接要求表。b）：焊接接头限制：构件全长钢筋应尽量少设焊接接头，在受力钢筋35倍直径范围内一根钢筋不得有二个接头。C）焊接接头位置限制：接头距钢筋弯曲处不应小于10倍的钢筋宜径，也不宜位于构件最大弯矩处。六、绑扎搭接1、交叉点处理：钢筋的交叉点应用铁丝扎牢，板、墙的钢筋网，除靠近外闹两行钢筋相交点全部绑扎外，中间部分的相交点可以相间隔交错绑扎，双向受力钢筋须全部绑扎；2、绑扎接头位置应相互错开：在受力钢筋宜径35倍范围内，绑扎接头受力钢筋截面面积占受力钢筋总截面面积，受拉区不得超过25%,受压区不得超过50%：3、绑扎接头位置限制：搭接长度的末端与钢筋弯曲处的距离，不得小于钢筋宜径的10倍，也不宜于构件最大弯矩处；4、绑扎接头的弯钩设置：受拉区内，1级钢筋绑扎接头末端应做弯钩。5、构件钢筋搭接和锚固长度见下表:纵向受力钢筋最小锚固长1.a见下表钢筋种类混凝土强度等级C20C25C30C352C40UPB300级（）31d27（124d22d20dIKB335级（）39d34d30d27d25dIIRB400级（）46d40d36d32d30d注：1）在任何情况下，纵向受力钢筋的锚固长度不应小于25OmnU2）当钢筋直径大于25mm时，其锚固长度应乘以修正系数1.1o3）1IPB300级钢筋（）末端应做180°弯钩，弯后平直段3d4）当HRB33当HRB400级纵筋末端采用机械锚同时,1.a表内值可乘0.7。这时锚固长度内的箍筋须3个，其直径0.25d,间距5d,当纵筋保护所厚度5d时，可不配上述箍筋，（d均为纵筋直径）,5）受压钢筋的锚固长度取0.71.a06、纵向受力钢筋的搭接长度1.I应根据位于同连接区段内的纵向钢筋搭接接头面积百分率按1.1.=1.a计算，计算见下表纵向钢筋搭接接头面积百分率（）25501001.21.41.6注、1、）在任何情况下，纵向受力钢筋的搭接长度不及小于300廊。2、）当不同直径钢筋搭接时，1.I按较小的直径计算。7、有抗震设防要求的混凝土结构构件，其纵向受力钢筋的抗震锚固长度1.OE下表:1.aE,不碎小等6，MpaC20C25C30C353C40270()一、二级36d30d28d24d23d三级33d28d25d23d21d四级31d27d24d22d20d300()一、二级44d(48d)38d(42d)33d(36d)31d(41d)29d(32d)三级40d(44d)35d(39d)31d(34d)29d(31d)26d(29d)四级38d(42d)33d(36d)30d(32d)27d(30d)25d(28d)360()一、二级53d(58d)46d(51d)41d(44d)37d(41d)35d(39d)三级48d(53d)42d(46d)37d(41d)34d(37d)32d(35d)四级46d(51d)40d(44d)36d(39(i)36d(35d)30d(33d)七、钢筋混凝土结构的一般规定：1、本工程所处的环境类别，±0.000以上的卫生间、厨房为（八）类，±0.000以上其它室内部分为一类，±0.000以上室外部分及±0000以下为（b）类，结构混凝土耐久性的要求见现行混凝土结构设计规范钢筋的碎保护层厚度为（t三）板、%梁柱5ffitC25CWC45覆Cso石25C25-C45C50C25C25-C45>C50受力的
