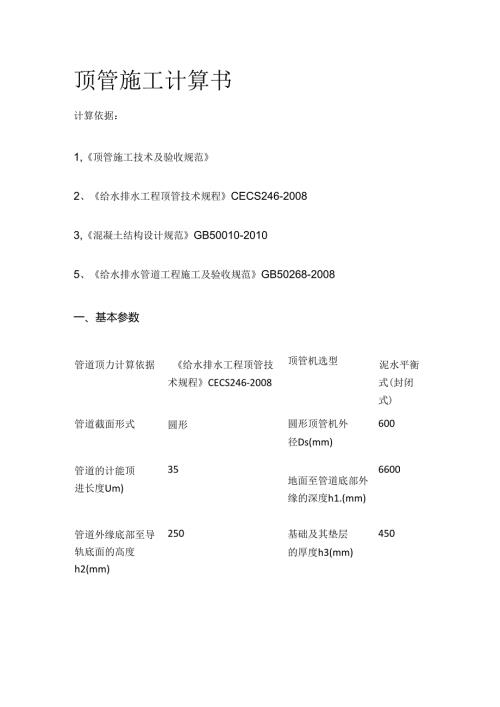

顶管施工计算书计算依据：1,顶管施工技术及验收规范2、给水排水工程顶管技术规程CECS246-20083,混凝土结构设计规范GB50010-20105、给水排水管道工程施工及验收规范GB50268-2008一、基本参数管道顶力计算依据给水排水工程顶管技术规程CECS246-2008顶管机选型泥水平衡式(封闭式)管道截面形式圆形圆形顶管机外径Ds(mm)600管道的计能顶进长度Um)35地面至管道底部外缘的深度h1.(mm)6600管道外缘底部至导轨底面的高度h2(mm)250基础及其垫层的厚度h3(mm)450顶管机进入接收坑后支撵垫板厚度h4(mm)1600顶进坑地面至坑底的深度H1.(mm)7300接收坑地面至8660后座墙支撑作考虑坑底的深度用H2(mm)后座墙的尺寸2500X2500十.抗力安全系1.5(mm)：【宽BX数高H】后座堵顶至地3300基坑支护基础ISOO而高度h5(mm)底至后座墙底高度h6(mm)计算简图:工作坑后座墙示意图二、土层参数土的重度y(kNm3)17±的内聚力c(kPa)5士的内摩擦角。C)5被动土压力系数KP1.42后座墙土体允许施加的顶进力：F=KpH1.B(h5+2H+h6)(211)=1.42×17×7.3×2.5×(3.3+2×2.5+1.5)(2×1.5)=1439.146kN三、管道参数管材类型钢管管道管道尺寸(mm)：【外径DX420X10壁厚t管道最小有效传力面1.8积A(m2)顶力分项系数Vd1.3管材受压强度折减系1数巾1管材脆性系数巾31钢管顶管稳定系数0.454管材受压强度设计值215fc(Nmm2)管道管道许用顶力：Fr=1.34fcAd=1.×1.×0.45×215×1800(1.3)=133961.538KN四、主顶工作并顶进井布置只设主顶主顶工作井千斤顶吨位500工作井Pz(kN)主顶工作井千斤顶个数1主顶工作井千斤顶液压0.7nz作用效率系数11h管道外壁与土的平均摩5擦力fk(kNm2)挤压阻力R(kNm2)400顶管机的迎面阻力Nf=11Ds2sHd4=3.14×0.6×0,6×17×(6.6-0.42)4=29.69KN总顶力：P=11D1.fk+Nf=3.14×0.42×35×5+29.69=260.48KN主顶工作井的千斤顶顶推能力：Tz=hnzPz=0.7×1.×500=350KNP=260.48KNFr=133961.538KNP=260.48KN满足要求！五、导轨间距导轨高d1.(mm)200导轨上顶面宽d2(mm)150管外底距导轨底距离e(mm)50导轨间距：A=2(D-d1.+e)(d1.-e)0.5+d2=2×(420-200+50)×(200-50)0.5+150=552mm
