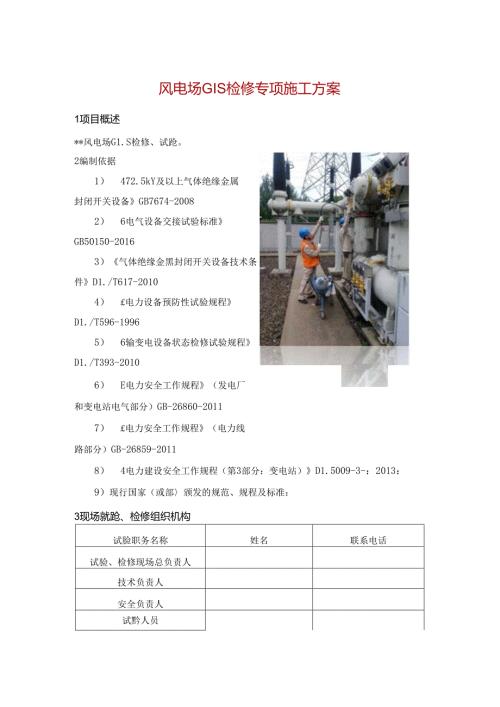

风电场GIS检修专项施工方案.docx
风电场GIS检修专项施工方案1项目概述*风电场G1.S检修、试跄。2编制依据1） 472.5kY及以上气体绝缘金属封闭开关设备GB7674-20082） 6电气设备交接试验标准GB50150-20163）气体绝缘金黑封闭开关设备技术条件D1./T617-20104） £电力设备预防性试验规程D1./T596-19965） 6输变电设备状态检修试验规程D1./T393-20106） E电力安全工作规程（发电厂和变电站电气部分）GB-26860-20117） £电力安全工作规程（电力线路部分）GB-26859-20118） 4电力建设安全工作规程（第3部分：变电站）D1.5009-3-：2013：9）现行国家（或部颁发的规范、规程及标准：3现场就跄、检修组织机构试脸职务名称姓名联系电话试验、检修现场总负责人技术负责人安全负责人试黔人员检修人员3.1试就、检修总负责人职责1.1 本次测试的质量、安全、环境保护负全责。2）负责落实本次测试项目时间。3）负责本次测试的安全.保卫及对外联系协调工作。负责组织试验人员学习与执行上级有关安全生产、卫生健康与环境保护的规程、规定和措施，组织编制本次试舲安全健康与环保措施，经批准后组织实施。带头遵章守纪，及时纠正并查处违章违纪行为。在计划.布置、检查时，把安全文明环保施工工作贯穿到每个环节，在确保安全的前提下组织试舲。在试验开始前，负责组织参加本次试验的人员接受安全.环保交底并签字。对未签字的人员，不得安排参加该试股项目的工作。对危险作业的施工点，必须设安全监护人。1.2 技术负责人1）负责编制搜集本次测试所需的各种技术资料,搐好现场施工技术措施的检查。2）博助总负责人进一步完善测试方案。3）负责试验数据记录的整理、审核、归档工作。负责本次试验的安全技术、环保技术工作。协助测试负责人组织人员学习与执行上级有关安全施工、卫生健康与环保的规程、规定和措施。负责本次试验项目安全环保施工措施的编制和安全施工作业票的填写.审资及交底工作，井监督检有措施的执行情况。协助测试负责人进行本次试验场所的安全、环保检交和施工项目开工前安全、环保施工条件的检交。1.3 专（兼）职安全员职责I）怖助测试负责人组织本次试验人员学习贯彻电力建设安全工作规程、环保工作管理规定和上级有关安全工作的指示与要求。2）协助测试负责人进行施工班安全环保建设,开展各项安全环保活动。3）协助测试负责人组织安全施工和文明施工。有权制止和纠正违章作业行为。检查作业现场的安全环保施工情况：检查和督促本次试疆人员做好安全环保施工措施及正确使用劳动防护用品、用具。4）协助测试负责人开展环境宣传教育工作。协助测试负责人审查安全施工作业票,做好安全活动记录；如果发生伤亡事故应及时报告，枳极抢救伤员.保护事故现场。3.4试验人员职责1）认真学习并自觉执行安全环保施工的有关规定、规程和措施,不违章作业。2）正确使用、维护和保管所使用的工器具及安全防护用品、用具，并在使用前进行检交。不操作自己不熟悉的或非本专业使用的设备及工器具。试检开始前,认真接受安全环保施工措施交底，并在交底书上签字。试舲前检查工作场所，做好安全措施,以确保不伤害自己,不伤害他人，不被他人伤害。试舲结束及时清扫整理现场。3）试股中发现不安全问题应妥善处理或向上级报告。4）爱护与正确使用安全设施,未经安环员批准，不得擅自拆除或挪用安全设施。认真除加安全/环保活动,积极提出改进安全环保工作的合理化建议。对无安全施工措施和未经安全交底的试毅项目.有权拒绝并可越级上告。有权制止他人违章；有权拒绝违章指挥；射危害生命安全和身体健康的行为，有权提出批评、检举和控告。尊重和支持安全监察人员工作，服从安全监察人员监督与指导。5）发生人身事故时应立即抢救伤者，保护事故现场并及时报告，调查事故时必须如实反映情况；分析事故时应枳极提出改进意见和防范措施。4检修要求I）检修维护要求：检修准备技术准备GIS使用单位在检修前必须将GIS出现的问题、检修内容、检修时间通知制造厂家.征得厂家同意并有厂家派人参加的条件下进行检修。检修前应做以下技术准备工作：熟悉该电站G1.S图纸，编制检修组织设计、检修拆装方案及措施等，并进行相关作业的技术交底。检修开工前首先由检修项目经理组织大家对站内、站外环境情况进行详细调查,结合现场实际，编制详细的检修级税方案作为检修的指导性文件。5检修工序总体安排查看图纸及技术资料,了解GIS内部结构；编制设备检修作业方案：圈出GIS检修场地，也看土建情况，落实电源的布置及检修准备；按检修部位申造停电区间，并做好带电区域禁止入内的围桂；按检修作业方案.将需要停电的部分停电(包括G1.S相关的本体部分和间隔汇控柜相关的二次部分)；需要接地的部位用接地线与地网相连：按检修作业方案规定，使相应的接地开关合闸,将GIS须检修的主回路的导体接地；按检修作业方案规定,如要求测量主回路电阻的，应进行测量并记录测量结果。按检修作业方案规定,时检修过的GIS高压开关进行调整，达到动作灵活、分合到位并手动操作不少于2次、电动操作不少于5次。检出与核实二次接线是否与图纸相符。按检修作业方案规定，若提出某GIS高压开关需要测量其动作时间或动作特性，则及时请有关试脸部门来完成这些测量并做好记录。配合远动调试。具备投运条件。6检修有关注意事项1） 开工前7天，向有关部门上报本次工作的材料计划。2） 在工作前5天提交相关停电申请。3） 开工前三天，准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料，仪器仪表、工器具应试验合格,满足本次施工的要求，材料应齐全.图纸及资料应附合现场实际情况。4） 开工前确定现场工器具摆放位置，现场工器具摆放位置参考定置图，确保现场施工安全、可靠。5） 根据本次作业内容和性赋确定好检修人员,并组织学习本指导书，要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项。6） 填写第一种工作票，在开工前一天交值班员,工作票应填写正确，并按电力安全工作规程执行。7施工程序1） 检修前的准备工作讨论确定检修项目后,做好人员的分工落实工作。提前作好物资供应准备工作；必要的材料、备品备件、工器具.试脸设备等均提前2'3天准备好并运至现场。作好场地布置。准备好各柠技术记录表格,并指定专人负责作好技术记录。8GIS本体的检修1）G1.S断路器检查维护清除G1.S表面的灰尘和污垢用干布和吸尘器将GIS表面的灰尘和污垢清除干净.实在不能清除干净的地方可用白布沾少许汽油擦拭。外观检查2）检查GIS外壳表面漆是否有异常变化，是否出现局部漆膜颜色加深、起泡、皱皮；3）检查环氧树脂浇注的绝缘子外露部分是否有颜色异常、裂纹；4）检查是否从GIS内部发出异常的声响,机构内部是否有烧焦的气味或痕迹；5）检瓷断路器分、合指示是否到位，正确；6）检查机构输出轴上和外露的传动装配上的卡图或开口销是否脱落；7）检套是否有紧固件松懈.线头脱落；8)气室微水的测量：G1.S气室微水按国标规定：断路器运行时最大允许300pj>m(V/V)；其他气室运行叶最大允许500P1.wI(V/V)；9)整组传动试般。9现场验收试脸项目检修过程或者快要结束、G1.S基本恢复时，往往箔要做一些试脸,验证检修工作是否合格有效。以下舲收试脸项目不是每次检修梆得全部做，根据检修部位，有针财性地选择其中几项。决定做那些项目.应由检修公司召集GIS业主、G1.S制造厂家等共同协商.这一决定妓迟在检修过程中找出问邈的原因之后作出，并形成文件,以便不出现遗留或错过试脸的机会。此次检修内容按照检修合同进行。
