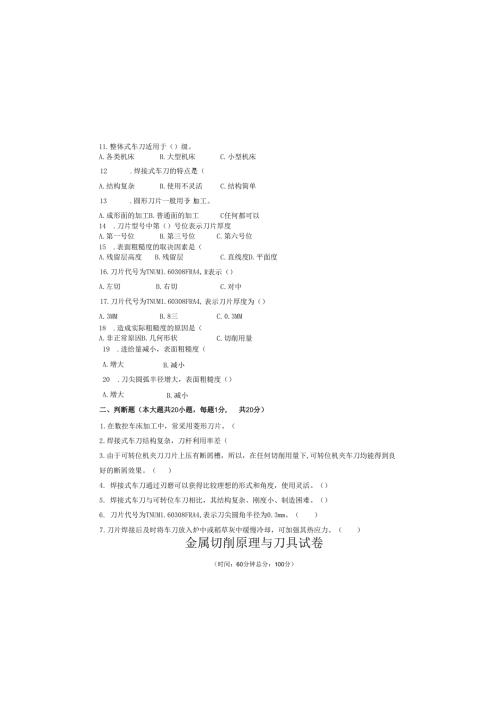

《金属切削原理与刀具》试卷 (7).docx
11.整体式车刀适用于（）级。A.各类机床B.大型机床C.小型机床12 .焊接式车刀的特点是（)oA.结构复杂B.使用不灵活C.结构简单13 .圆形刀片一般用于（）加工。A.成形面的加工B.普通面的加工C任何都可以14 .刀片型号中第（）号位表示刀片厚度A.第一号位B.第三号位C.第六号位15 .表面粗糙度的取决因素是（A.残留层高度B.残留层C.直线度D.平面度16.刀片代号为TNUM1.60308FRA4,R表示（）A.左切B.右切C.对中17.刀片代号为TNUM1.60308FRA4,表示刀片厚度为（）A. 3MMB. 8三C. 0.3MM18 .造成实际粗糙度的原因是（A.非正常原因B.几何形状C.切削用量19 .进给量减小，表面粗糙度（B.减小A.增大20 .刀尖圆弧半径增大，表面粗糙度（）B.减小A.增大二、判断题（本大题共20小题，每题1分,共20分）1 .在数控车床加工中，常采用菱形刀片。（2 .焊接式车刀结构复杂，刀杆利用率差（3 .由于可转位机夹刀刀片上压有断屑槽，所以，在任何切削用量下,可转位机夹车刀均能得到良好的断屑效果。（）4 .焊接式车刀通过刃磨可以获得比较理想的形式和角度，使用灵活。（）5 .焊接式车刀与可转位车刀相比，其结构复杂、刚度小、制造困难。（）6 .刀片代号为TNUM1.60308FRA4,表示刀尖圆角半径为0.3mm。（）7 .刀片焊接后及时将车刀放入炉中或稻草灰中缓慢冷却，可加强其热应力。（）金属切削原理与刀具试卷（时间：60分钟总分：100分）说明：1 .答题前请在试卷的指定位置填写班级'姓名'准考证号。2 .使用中性笔答卷，作图使用铅笔，修改使用橡皮擦干净。3 .作答时请注意书写工整，字迹清楚，卷面整洁。一、选择题（本大题共20小题，每题1分，共20分）1 .刀片代号为TNUMI60308FRA4,表示刀片形状为（）。A.正三边形B.正四边形C.圆形D菱形2 .一般我们国家表面粗糙度用（）表示A.RAB.RYC.RZ3 .减小表面粗糙度的途径是（）表示A.中等切削速度B.较大刀尖圆弧半径C.较大主偏角4 .焊接式车刀的刀杆用（）制造。A.45钢B.合金工具钢C.高速钢5 .目前广泛采用的断屑方法是在（）磨出断屑槽。A.前刀面上B.前、后刀面上C.后刀面上6 .副偏角（）减小表面粗糙度。A.减小B增大7 .材料的塑性和韧性越好，切削加工性（）oA.越好B.越差C.不变8 .衡量零件加工表面质量的标志是（）oA.平面度B.表面粗糙度C.尺寸精度D.直线度9 .刀片代号为TNUMI60308FRA4,表示刀片的精度等级为（）级。A.TB.NC.UD.M10 .造成理论粗糙度的主要原因是（）。A.积屑瘤B.加工表面C.刀具几何形状D.鳞刺1.2.3.4.（8分）2.把下列图片中所表示的夹紧方式写在横线上。答案：a.b.c.d.（8分）3.写出下面可转位车刀各部分结构的名称。1.2.3.4.（12分）问题：此刀具按照结构分属于类型刀具。（2分）8 .机夹重磨式车刀不可以随意刃磨（）9 .焊接式车刀在钎焊时容易产生内应力而使刀片出现裂缝，影响其使用寿命。（）10 .刀片代号为TNUM1.60308FRA4,表示刀片厚度为3mm（）11 .焊接式车刀参加工作的切削刃长度应不超过刀片长度的60%70%°（）12 .刀片代号为TNUMI60308FRA4,4表示槽宽为4mm（）13 .刀片代号为TNUMI60308FRA4,R表示供左切的外圆刀。（）14 .车刀按照结构分可以分为整体式和机夹式。（）15 .刀片代号为TNUMI60308FRA4,表示刀尖圆角半径为0.8mm（）16 .机夹可转位式车刀结构复杂，制造成本高（）17 .可转位车刀的型号一共有十个号位组成，前七个必须有（）18 .增大刀尖圆弧半径可以减小表面粗糙度（）19 .中等切削速度下会产生积屑瘤，因此表面粗糙度会减小（）20 .实际粗糙程度是指刀具几何形状和切削运动引起的表面不平度。（）三、填空题（本大题共11小题，每空1分，共30分）1 .可转位机夹车刀刀片共有四种刃口形状，它们是、和2 .可转位机夹刀的法后角有种型号，其中，型最常用，刀片后角靠刀片形成。3 .车刀按结构的不同可分为：车刀、车刀和车刀车刀。4 .焊接式车刀由和通过焊接而成。5 .在我国，硬质合金焊接刀片型号由一个字母和三位数字组成，字母与第一位数字表示刀片的,左偏刀刀片在型号后面加"Z"，右偏刀刀片则O6 .可转位车刀的刀片型号一共有号位，其中前号位必须要有。7 .带孔的刀片一般用夹紧，不带孔的刀片一般用夹紧方法。8 .整体式车刀一般用（填材料）制造。9 .一般可转位车刀的结构由、组成。10 .刀片精度一共有12个等级，其中级精度最低，级精度最高。11 .刀片代号为TNUMI60308FRA4,其中，T表示,16表示,03表示四、识图题（本大题共3小题，第1题8分，第2题8分，第3题14分，共30分）1.根据下面的图纸选择合适的车刀，图纸中需要车削外圆、倒角、螺纹和圆。
