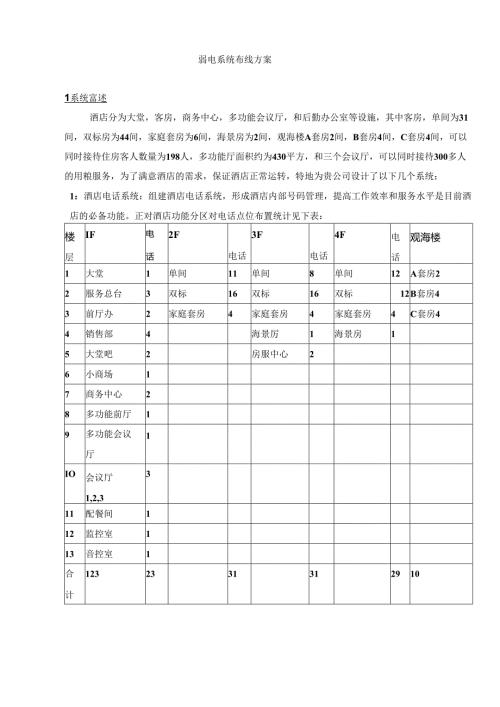

弱电系统布线方案1系统富述酒店分为大堂，客房，商务中心，多功能会议厅，和后勤办公室等设施，其中客房，单间为31间，双标房为44间，家庭套房为6间，海景房为2间，观海楼A套房2间，B套房4间，C套房4间，可以同时接待住房客人数量为198人，多功能厅面积约为430平方，和三个会议厅，可以同时接待300多人的用粮服务，为了满意酒店的需求，保证酒店正常运转，特地为贵公司设计了以下几个系统：1：酒店电话系统：组建酒店电话系统，形成酒店内部号码管理，提高工作效率和服务水平是目前酒店的必备功能。正对酒店功能分区对电话点位布置统计见下表：楼层IF电话2F电话3F电话4F电话观海楼1大堂1单间11单间8单间12A套房22服务总台3双标16双标16双标12B套房43前厅办2家庭套房4家庭套房4家庭套房4C套房44销售部4海景厉1海景房15大堂吧2房服中心26小商场17商务中心28多功能前厅19多功能会议厅1IO会议厅1,2,3311配餐间112监控室113音控室1合计12323313129102:监控系统：酒店共分为4层，其中2楼至4楼为客房，走廊有2个消防楼梯.走廊长度68米，每层每隔15米安装个，外加2层观海楼，安装4个，户外停车场主要是出入口各一个，4楼制右点一个全景摄像头监控整个停车场能满意要求。监控设计位置和数量见卜.表：户外停车场IF2F3F4F观海楼大门出入口2出入口2走廊4走廊4走廊4走廊44楼外墙半球1大堂1电梯1前台2行李房1卫生间通道I小商场1宴会厅24104444合计：303:网络系统：酒店房间的网络信息点通过桥架布线到每层楼的弱电井，再由弱电并走垂直系统到网络机房.针对本方案需求网络信息点需求见下表：楼层IF网络2F网络3F网络4F网络观海楼1大堂1单间11单间8单间12A套房22服务总台4双标16双标16双标12B套房43前厅办2家庭套房4家庭套房4家庭套房4C套房44销售部4海兔房1海景房15大堂吧2房服中心26小商场17商务中心49多功能会议厅110会议厅1,2,3412监控室113音控室1介计12525313129104：背景音乐：为J'营造酒店舒适的环境和优雅品尝，提升酒店的档次，酒店背景音乐系统成为综合布线不行或城的部分，安照喇叭声音传输的范围和声音传输的距离，每层楼安装5个天花吸顶喇叭，观海楼每层3个。就能满意需求。音箱线全部走回监控限制中心机房，如发生寻人，车辆挡道，火灾，地麴和其他突发事务，监控员可以通过喇叭通知和疏散客人。5考勤系统：为便利酒店房工管理，上下班制度和考勤的制度的建立，快速海效投入运行，考情系统在酒店筹建和聘请的时候尤为重要。6酒店信息发布系统：综合布线系统一股由五个独立的子系统组成，采纳星型结构布放线缆，可使任何个子系统独立的进入综合布线系统中，其五个子系统分别为：工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。结构化综合布线系铳结构示意图系统功能A、工作区子系统工作区是建筑内占据由定空间的组相互联系的通讯终端设备。该溺电项目中工作区的子系统包括语音、网络、网路电视与插座相连的晚件语音部分本子系统选用商品版安普AMPRJ45网络模块与RJU讲音模块，保证用户端的网络的通畅和语音通话的质量.B、水平布线子系统水平布线是链接通讯间和工作区的一部分。网络电缆（四对非屏蔽超五类双绞线）的运用是基于工作区的不I用终端通讯设备的须要.超五类线缆是一种主干级的的高性能线缆，其性能指标完全满意并超过ANSITIAEIA-568A.CST52995和1S0/1EC11801对五类线缆的要求，该线缆具有很低的传输延时特性，是PS5级的产品“线缆采纳美国AWG线规24AM'G直径为0.5mm实心裸铜为线芯，同时在线缆外皮上有递减国标单位长度标记，使淹工便利快捷。线缆绝缘层除了有一般的聚乙烯绝缘聚氯乙烯护套的产品外，还具有阻燃绝缘护套和低烟无毒绝缘护套等产品可供选择，以满意用户不同的场合多种多样的应用，IBDNPIUS线缆可以支持多媒体、语音、数据、图形图象的多种应用。C、通讯间子系统通讯间包括通讯设备（主要是局域网交换机）和水平连接硬件（线缆终端和交叉布线硬件）.水平配线室为主干布线和通讯设备和水平布线间供应交叉连接。语音部分：采纳超五类双绞线作为语音通讯线缆，并接入UO配线架数据部分：采纳AMP机架式配线架。垂亶主干子系统垂直主干系统的连接通讯间与设备间之间的线缆。系统将针对不同的应用运用不同的线缆作为主干线。语音主干线运用25对的大对数电缆。垂直主干线电缆，为i速应用设计，本系统基于用户要求和更好适应以后应用的改变，所以运用大25对电缆。.IBDNP1.us25对电缆传输特性满意并超出ANSI/TIA/EIA568A中关于五类性能的标准。包括关于功率和近端串扰（PowersumNEXT）的要求。线缆具有高抗电磁干扰性，使传输信号的中断降致显低：较小的线缆外径和电缆外皮上的递减国标单位长度标记使施工便利快捷。数据主干线考虑楼层高度和实际运用效率，本设计中干脆采纳六类纯铜线缆连接每个楼房的交换机.E、机房子系统机房是针对包括语音、数据（计算机局域网等）、监控等网络基点的生配线问。主配线间在大楼建筑内或场地环境下，为通讯设备（PBX和/或电脑设法电话系统）和水平配线或中间配线供应连接，大汉餐饮服务有限公司结构布线系统的数据部分主设备间设在层计算机中心机房内。数据部分设备室主要运用光纤配线设备机架式光纤配线架工作区的设计工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。工作区子系统示意图A、系统信息插座安装位置确定工作区信息模块采纳标准模块化插座，为r与其他系统所运用面板统一，所以安装面板采纳单孔式国标86型面板进行埋入式安装，与其旁边的220VAC沟通电电源插座应保持20cm的距离,信息插座的安装高度为30cm(即插座面板底边沿线距地板水平面30Cm).网络电视插座安装高度为电视下端IOCM左右:水平区的设计水平布线是将开放区域或通讯间内的配线架交又连接系统与工作区的通讯插座相连接.主要采纳四时非屏蔽超五类双线线作为传输介质，走廊的吊顶上安装有金属线梢，进入房间时，从线槽引出PC管，以埋入方式沿墙壁而下（或上）到各个信息点。垂直干线设计主干布线系统遵从分层星形拓朴结构。垂直干线应运用特地的弱电登井，弱电井中应立有金属桥架，I1.至少每隔米有一支撑横条，以安奘和固定垂直子系统的电缆，分散支控电缆自身重用以避开电缆自身重量对电缆自身的物理特性产生.影响。弱电井中的线槽应和各层配线室之间的金属线槽构成完好的电气连通。垂直主干的选型实现计算机设备，语音设备，限制中心与各管理子系统间的连接。A.语音主干采纳二十五对非屏蔽大对数电缆，每个水平语音信息点对应一对线,并预留50%的余量备用。B.数据主干采纳六类双屏蔽线缆，用以连接主配线架和各安扑线间配线架。在布线系统的组成结构上，本弱电综合布线系统主要包括语音电话、网络电视、电脑网络、视频监控和机房设备等。依据弱电设计要求，本依据布线设计规范，网络线缆长度应当尽量小于100米，网络距离大于100米信号会有衰减。考虑到网络的日益普及重要，本次布线采纳单屏蔽六类无氟铜线缆。监控设备采纳海康红外半球监控摄像机，保证图像的质量。监控每层采纳12V变JK器集中供电。全部线缆律集中埋入150*60的弱电桥架内，然后通过PVC管材从弱电桥架内引出各类线缆到宾馆的每个房间。由于机房线缆的汇合增多，进入机房的弱电桥架应当采纳300*100的中型桥架。机房需配理2米高的机柜便于放置企业路由器、企业交换机、监控硬盘录像机等设备，以及便利捆绑线缆。弱电机房建议采纳防静电地板铺设。信息点配Jt大汉宾馆信息点位表楼层网络电话语音网络电视视频监控合计5611'151314115321'1111115383F1111115384F1211115395F111111538,16336is合计66606137224方案详侑设备名称品牌数=单价（元）总价（元）摄像头海康威视红外彩色半球型摄像机2cc50237台摄像头12V电源12V10电源适配器8套硬盘录像机海康成视嵌入式DS-78163台录像机硬盘»【）/西部数据WD2EARS2TB3块路由器华为3co<nSMB-ER5100千兆双核企业专用路由器1台交换机华为3ComH3CS1224R24口全千兆交换机3台桥架150*60规格镀锌板0.8300米桥架300*100规格镀锌板1.080米托架380个380个网线安普六类千兆单屏敏无氟铜5000米电话线安普超五类无氧铜4800米IPTV网线安普六类千兆单屏蔽无氧铜5000米监控视频线75-396编纯铜3500米监控电源线专业监控电源线2*1.02000米网络面板AMP电口信息面板80网络模块AMP六类网络模块80电话面板AMP语音面板80电话模块AMP语音模块80IPTV网络面板AMP六类网络模块80IPTV网络模块AMP六类网络模块80暗线盒暗线盒200机房机柜图腌201.2米高1台网络配线架安普AMP六类配线架24口镀金3个语音配线架50口电话配线架2个PVC管材800米PVC800米机架式1.IPSIKVA延时1小时MT100O
