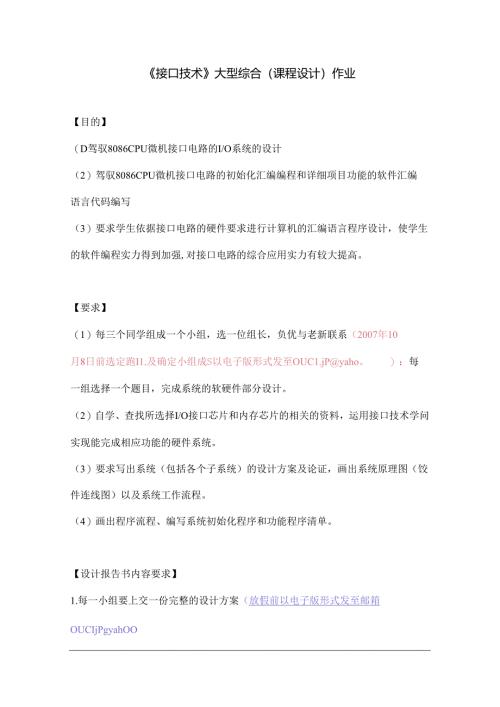

接口技术大型综合（课程设计）作业【目的】（D驾驭8086CPU微机接口电路的I/O系统的设计（2）驾驭8086CPU微机接口电路的初始化汇编编程和详细项目功能的软件汇编语言代码编写（3）要求学生依据接口电路的硬件要求进行计算机的汇编语言程序设计，使学生的软件编程实力得到加强,对接口电路的综合应用实力有较大提高。【要求】（1）每三个同学组成一个小组，选一位组长，负优与老新联系（2007年10月8日前选定跑I1.及确定小组成S以电子版形式发至OUC1.jPyaho。）：每一组选择一个题目，完成系统的软硬件部分设计。（2）自学、查找所选择I/O接口芯片和内存芯片的相关的资料，运用接口技术学问实现能完成相应功能的硬件系统。（3）要求写出系统（包括各个子系统）的设计方案及论证，画出系统原理图（饺件连线图）以及系统工作流程。（4）画出程序流程、编写系统初始化程序和功能程序清单。【设计报告书内容要求】1.每一小组要上交一份完整的设计方案（放假前以电子版形式发至邮箱OUCIjPgyahOO）.内容包括：（1）报告封面（设计题目、小组成员）（2）设计题目（3）小组成员分工及成果（4）设计方案以及论证（5）硬件原理图（包括芯片的选型介绍）（6） 程序流程图（包括各个子系统和子过程的程序流程）（7） 程序清单，要有适当的注释（8） 程序运行结果分析与预料（9）系统改进（升级）建议或者方案等.2.每一个同学须要上交一份设计报告，简洁介绍在课程设计过程中所做的工作，遇到的问题以及解决方法，阐述综合作业的收获等等。【设计成果讦定】本次设计的成果占接口技术课程期末总评成果的15也详细评定方法如下：（1）报告内容的完整性占20%的比例。（2）硬件原理图占20%的比例.（3）程序流程图占20%的比例。（4）程序清单占10%的比例.（5）程序运行结果分析与预料占20%的比例。（6）系统改进（升级）建议或者方案占10¾的比例.【系统要求】1 .交通灯限制(1)要求：十字路口1) 正常状况卜.，两路口轮番放行，且以一位8段数码管显示剩余时间:2) 夜间，两路口均为黄灯闪辘，均可放行.(2)提示:交通灯规律：状态1:南北绿灯通车,东西红灯：状态2:南北绿灯闪耀3次转黄灯亮,东西仍旧红灯,延时3秒；状态3:东西绿灯通车,南北红灯：状态4:东西绿灯闪耀3次转黄灯亮,延时3秒南北仍旧红灯。以开关限制正常状态与夜间。2 .时钟设计(1)要求：设计一个时钟，uj以用来显示时间，用六位数码管显示。1) 显示格式为时时分分秒秒：2) 每逢整点让1.ED第一个红灯闪瘠一次。:工具有第位功能(2)提示：用8253实现定时功能，以开关限制员位。3 .电压报警(1)要求：设计一个电压报警器1) 采集0'5丫的电压：2) 当输入电压在3V以内，用数码管显示电压值，如2.4,同时由D/A输出：3) 当输入电压超过3V,数码管显示E.0,并将此电压限制到3V后输出。(3)提示：由A/D进行电压转换，密意小数转换为整数处理的方法。4.多通道温度采集与显示系统(1)要求：1) 4个温度通道：2)轮番显示各通道温度，同时表明通道号：3)可以用键盘选择须要视察的通道状况“(2)提示:假定已经得到检测的温度数据。5 .计算机并口运用。(1)要求：1) .限制8个1.ED发光管，循序点亮发光管，点亮时间可控。2) .用4位1.ED发光数码管,显示计算机的时间“分”“秒”.3) .用两个开关作输入，分别限制1.ED发光管的点亮时间。4) .用两个开关作输入，分别限制1.ED发光数码管的内容.5) .从井口采集数据，在显示屏上输出采集的内容。6) .实现两台计算机之间的申行通信。6 .计算机串口运用.(1)要求：D通过8251的限制口写入其工作方式或读入当前状态，2)以IS询方式从数据口发送或接收串行口数据，3)并在1.ED上显示.7,直流电机调速限制器(1)要求：1)8253的定时器通道0,作为P仆I脉冲的基本周期.2)8255的B口作为数码管的笔划码驱动：C口的低4位作为段码限制，显示占空比的百分值，即转速凹凸，同时，也用下输出键盘的列扫描码3) PWM脉冲宽度的产生限制电机转速。8 .里程计价器(1)要求：D本设计是在直流电机限制器的基础上，增加了一个电机测速电路而构成的。2)8255的B口作为数码管的笔划码驱动：C口的低4位作为段码限制，显示实际里程，同时，也用于输出键盘的列扫描码3)电机的转数，通过呢尔元件变换为脉冲个数，送入8253的通道2,计数后，将转数转换为里程数，最小单位为0.01公里。9 .数字式电压表(1)要求:D采纳系统供应的8259A芯片的IR7作为D转换完成后的中断申谙输入端。2)8255的A作为数码管的笔划码驱动：C口的低4位作为段码限制，显示测量的电压值。3)AD转换罂运用ADCO809,运用通道0作为模拟电压输入揣10 .电子显示屏(1)要求：1)由若干1.ED级合在个模块上，2)用语在公众场合发布信息。IK竞赛抢答叁(I)要求：1)同时供多名选手或代表队竟赛，分别用相应按钮表示2)设艮系统定时和由主持人限制的抢答限制开关。3)抢答器具仃优先锁存与编号显示功能.保持到系统清除为止。4)另外设置抢答定时时间。12、流水灯限制（1）要求：D实现对装饰灯点亮和关断.2）另外设置数码管显示效果编号，3）功能犍选择自动/手动转换、流水方向、选择效果和调整流水速度.13、串行口通信（1）要求：I）利用RS232C方式（两台以上用RS485）,用电缆将两台或两台以上的微机连接，2）要求编写串行通信软件，从一台微机向另一台微机传送数据。3）数据可以键盘输入、接口输入或是来自文件等，运用干脆限制台方式或点对点文件方式，传送通信协议可以选择.14 .简易计算器系统设计设计一个可以进行2位数四则运算的计算器，要求：1 .用按键输入数和运算符号：2,用1.印显示运算过程和结果（十进制数）；3,可以表示出当前的运算类型：3,具有清零和豆位功能：4,具有连续运算功能。15 .压力清试系统设计:利用压力传感涔和ADCO809采纳中断方式设计一个压力测试系统，并将测试结果（十进制）在1.ED上显示出来，并定义一个测试最大值按键，当按卜.该键时，可进行最大值测量（按键不动作时为正常测量显示），即：只有当当前测量值大上次测址值时才刷新显示，显示格式为：P=XXX.可以每隔0.3秒测量一次。16 .函数发生器1的设计：利用D/A设计一个函数发生器，并利用按键选择输出波形，能分别产生三角波、阶梯波（每阶梯IV）、正向据齿波、负向锯齿波和方波。并利用按钺（自行定义）进行输出波形选择，同时将当前输出波形代号显示在1.ED上（左边位）：0为方波、1为正向锯齿波、2为负向锯齿波、3为三角波、4为阶梯波.17 .温度窝控系统的设计，利用AI）CO809采纳中断方式设计一个温度测控系统，在1.ED数码显示器上显示温度值，并对温度进行测减和限制，当检测温度到达温度上限60'C时开风扇（即开启电动机），低了下限30C时关闭风扇，1.ED上的显示内容为：XX-C（采纳十进制显示）.留意：每一个小组的成果原则上基本一样，同时也会依据每个同学的个人报告拉开肯定差距。同学们可以参考一些相关资料，但报告必需有白已做的东西，不能全部拷贝,一旦发觉作零分处理.附件：例：交通灯限制（硬件，软件，流程）K硬件连接图硬件连接说明:8253和8259米纳系统连接，8253的定时器通道0.输入频率为1.19MHz.输出产生0.05秒的定时信号，通过8259的IRo向CPU申请中断,即每产生一次中断，则说明定时0.05秒.8255的A口输出，限制8个发光:极管的亮灭，作为指示灯,实际只用二个绿灯和红灯。8259的B口输出，作为4个数码管的宅划码,其显示码与显示数据的关系如卜表：C的Pa）RC3为字段码限制，限制就一个数眄管显示“显示数值显示码显示数值显示码DPgfedCbaDDgfedCba0001111115011011011OOOOO1.106011111012010110117000001113010011118011111114011001109011011118259的C1.1.输入，依据开关K1K4的值，设汽通行时间从00-90秒，间隔10杪,2、程序漉程图中断处理程序如下:主程序流程如下:3、Wf:I字路口交通限制器SE1MEDB?;用户设置的超行时间NOWTIMEDB?;当前计时时间TIMEIEQUIOT1MEOIDBTIMEI；0.5秒定时单元TIME2EQU2T1MEOT2DBTIME2；1秒定时单元F1.AGDB1:闪耀标记ONOFFDB1:亮灭标记1.EFTDBI；南北向和东西向标记TABDB3FH.06H.5BH.4FH.66H.6DH.7DH.07H.7FH.6FH;0-9的显示码DATAENDSSTACKSEGMENTSTACKDW64DUP(?)；定义堆栈段STACKENDSCODESEGMENT；代码段定义ASSUMECS:CODE,DS：DATA:段指定START:MOVAX.D.ATAMOVDS.AXPUSHDS:当前用户DS段入栈保存MOVAX.OO()OUMOVDS.AX:蟋改DS=OOooH.指向中断矢Ift表所在段MOVAX,OFFSETIRQ(>取出中断处埋了程序的入11偏移地址(以O为堪选)ADDAX,2000H；修正.实际地址=装入地址的值移瞅MB对于O起始的偏移最MOVSI.2OI1JRO中断矢星号为08H.处于矢崎表的2OH23HMOVS1.AX:将保移地址装入矢量表MOVAXO(MX)HMOVSi.0022HMOVS1).AX:将段地址(X)OOH)装入矢量表POPDS:复原用户数据段DSMOVA1.OFCH;D1.DO位复位为OOUT2IH.A1.:写入OCwI(IMR):开放8259A的IRI和IRo中断MOVA1.,34H改定8253通道O的J1.作方式,001IO1.(X)BOUT43H.A1.：CHO采纳先写低8位.后写高8位,方式2二进制计数MOVAX.595(K):计数初值为59500阁出20HZ信号,定时0.05秒OUT4()H,AI.:写入CHOMOV1.HOUT40H.A1.DATASEGMENTsn:开中断MOVOUT1.88H63H.A1.;写入8255A的方式
