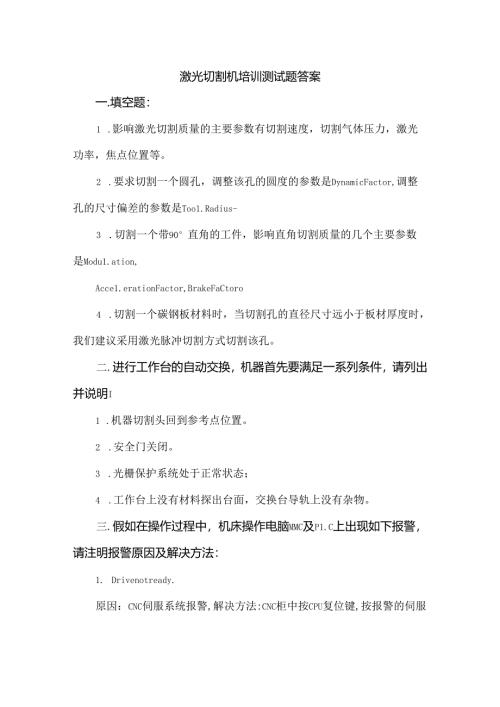

激光切割机培训测试题答案.docx

激光切割机培训测试题答案一.填空题：1 .影响激光切割质量的主要参数有切割速度，切割气体压力，激光功率，焦点位置等。2 .要求切割一个圆孔，调整该孔的圆度的参数是DynamicFactor,调整孔的尺寸偏差的参数是Too1.Radius-3 .切割一个带90°直角的工件，影响直角切割质量的几个主要参数是Modu1.ation,Acce1.erationFactor,BrakeFaCtoro4 .切割一个碳钢板材料时，当切割孔的直径尺寸远小于板材厚度时，我们建议采用激光脉冲切割方式切割该孔。二.进行工作台的自动交换，机器首先要满足一系列条件，请列出并说明I1 .机器切割头回到参考点位置。2 .安全门关闭。3 .光栅保护系统处于正常状态；4 .工作台上没有材料探出台面，交换台导轨上没有杂物。三.假如在操作过程中，机床操作电脑MMC及P1.C上出现如下报警，请注明报警原因及解决方法：1. Drivenotready.原因：CNC伺服系统报警,解决方法:CNC柜中按CPU复位键,按报警的伺服单元复位键。2. Gasjeterror>Waitingfor<AB0RT>原因：切割气体报警，解决方法:检查切割气体瓶是否压力过小，是否需要换瓶。3. Stopby1imitswitchY+>Waitingfor<B0RT>原因：Y+方向因超出行程范围停止，解决方法：按CABoRT后，用手动方式向Y-移动到工作台界内。1.1 nterna1.EmergencyStop>Waitingfor<AB0RT>原因：<STOP>键被按下，安全链中断，解决:在MVC上按CABORT退出。5. NoCompressedAir>Check原因：压缩空气压力小于设定值，解决方法：检杳压缩空气压力。6. ExhaustairFi1.ter>Check原因：除尘系统未开，解决方法：将除尘系统开关开至AUTO位置。7. Tab1.eUndefined>Check原因：上料区域交换台位置丢失，解决方法：检查交换介答行程开关，尤其S26状态。8. StartconditionMissing>Check原因：机器参考点位置丢失，解决方法：机器切割头回参考点位置。9. Stopbyp1.ausibi1.itytest>waitingfor<ABORT>原因：传感器感应错误，解决方法：切割头回参考点重新进行探10. StopduetoCrash>Waitingfor<AB0RT>原因：切割时喷嘴碰到材料，或喷嘴太脏，解决方法：清洁并检查喷嘴，恢熨工作。四.假如在操作过程中，激光控制柜显示屏显示如下报警，请注明报警原因及解决方法：1 .ConverterError原因：变频器错误，解决方法：检杳激光控制柜后的变频器开关Q2是否跳闸。2 .TubeoutNo.2原因：第2号放电管电流报警，解决方法:按MCS柜上的复位键，或联系百超服务。1. WaterError原因：冷却水报警,解决方法:在MCS面板上检查水流量参数，如必要则检查冷却系统。2. irPressure原因：压缩空气压力小于设定值，解决方法：检查压缩空气压力。5. EmergencyStop原因：机器被紧急停机，解决方法：松开急停按钮，从新开机。一.机器上的精密齿条是保证加工精度的重要部件，应怎样维护保养？用什么润滑脂？请在手册中找出该润滑脂的备件号码。1 .定期打开防护罩，检查并清理导轨。如有必要，用干净他将导轨完全清理干净，将专用润滑脂用刷子均匀涂抹在导轨上，然后装好防护罩。2 .该润滑脂的备件号为1973610。二.工作中发现激光气体N2用光，应如何更换气瓶？应注意哪些事项？请列出换气主要步骤：1 .关闭激光系统，关闭激光气体N2减压阀，关闭并移走空的激光气体N2气瓶。2 .换来一满瓶激光气体N2,快速开启关闭瓶阀3-5次,将瓶口吹净后，接上高压软管.3 .打开气瓶阀，开启N2减压阀侧的排气阀5T0秒钟后关闭该排气阀。4 .开启N2减压阀开关，开激光正常工作。三.压缩空气在百超激光切割机上起什么作用，为什么压缩空气要干净，无油，无水？请简要说明：1 .激光器和机床的气动元件以压缩空气为动力源。2 .激光输出镜片和切割透镜随时由压缩空气冷却，清洁。3 .激光外光路保护罩中充满压缩空气，防止污物侵入：并保持外光路镜片干燥，干净，防止镜片表面结冷凝水。四.在工作台交换过程中，发现危险情况，操作员按下紧急停车开关。危险情况排除后，怎样操作才能将机器恢复到正常状态，并将工作台交换完成？1 .松开被按下的紧急停车开关，将激光控制柜的钥匙开关旋至POWER位置。2 .按亮ST1.控制柜上的急停复位灯，然后重新开启激光。3 .进入PPC的P1.C菜单，进入A1.ARM菜单，清除紧急停车报警。4 .进入并激活P1.C的MANUA1.菜单，按F5或PARK键完成工作台交换。
