砂浆稠度仪检定规程.docx

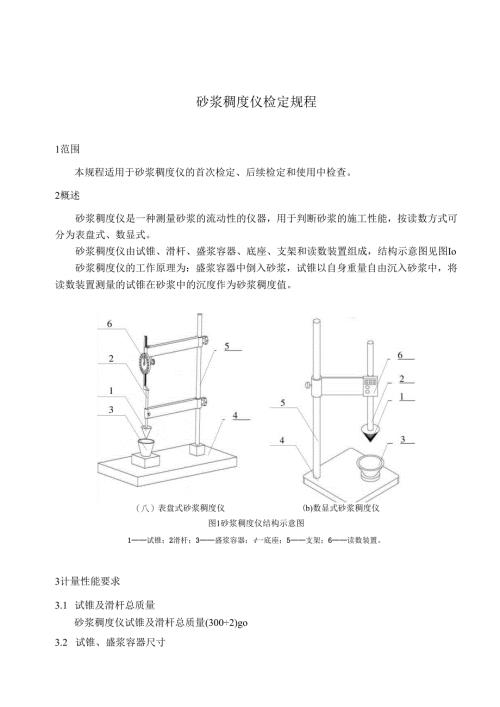

砂浆稠度仪检定规程1范围本规程适用于砂浆稠度仪的首次检定、后续检定和使用中检查。2概述砂浆稠度仪是一种测量砂浆的流动性的仪器，用于判断砂浆的施工性能，按读数方式可分为表盘式、数显式。砂浆稠度仪由试锥、滑杆、盛浆容器、底座、支架和读数装置组成，结构示意图见图Io砂浆稠度仪的工作原理为：盛浆容器中倒入砂浆，试锥以自身重量自由沉入砂浆中，将读数装置测量的试锥在砂浆中的沉度作为砂浆稠度值。（八）表盘式砂浆稠度仪(b)数显式砂浆稠度仪图1砂浆稠度仪结构示意图1试锥；2滑杆；3盛浆容器；4一底座；5支架；6读数装置。3计量性能要求3.1 试锥及滑杆总质量砂浆稠度仪试锥及滑杆总质量(300÷2)go3.2 试锥、盛浆容器尺寸砂浆稠度仪试锥、盛浆容器尺寸应符合表1要求。表1试锥、盛浆容器尺寸要求参数名称参数要求试锥高度(145±2)mm锥底直径(75±1)mm试锥锥角(30±1.)o盛浆容器上口直径(150±1.)mm3.3 示值误差砂浆稠度仪读数装置示值最大允许误差为±1.mmo4通用技术要求4.1 外观砂浆稠度仪外观应无变形，试锥外表面光滑，尖端无损伤，依靠自重自由下落，无紧涩和晃动现象，读数装置显示正常。4.2 铭牌砂浆稠度仪应有清晰的铭牌，标明制造厂或厂标、型号、测量范围、出厂编号及出厂日期等内容。5计量器具控制5.1 检定条件5.1.1 检定环境条件环境条件要求如下：a）温度：（20±5）；b相对湿度：应不大于80%；0应在清洁且周围无强电磁场干扰、振动等影响的室内进行。5.1.2 检定设备检定设备及要求如下：a）电子天平：测量范围（0-500）g,准确度等级级；b）游标卡尺：测量范围（0-300）mm,最大允许误差±0.04mm;c）量块：测量范围（0100）mm,4等；d）万能角度尺：测量范围（0360）°,最大允许误差±55.2 检定项目检定项目见表2,检定记录表见附录Ao表2检定项目一览表检定项目首次检定后续检定使用中检查外观与铭牌+试锥及滑杆总质量+试锥高度+-锥底直径+-试锥锥角+-盛浆容器上口直径+-示值误差+注：凡需检定的项目用表示，不需检定的项目用表示。5.3 检定方法5.3.1 外观采用目测和手检的方法检查外观。5.3.2 铭牌采用目测方法检查铭牌。5.3.3 试锥及滑杆总质量试锥及滑杆总质量检定步骤如下：a）将电子天平放置在平整、稳固的平台或平板上，调整至水平位置；b）将电子天平接通电源，预热30min,达到平衡、稳定状态后调零；c）旋松砂浆稠度仪支架滑杆处固定螺丝，将试锥及滑杆从砂浆稠度仪上取出；d）用电子天平对试锥及滑杆总质量进行称量，重复测量3次并计算平均值，按公式（1）计算试锥及滑杆总质量偏差。m=mim0（1）式中：m砂浆稠度仪试锥及滑杆总质量偏差，g；m砂浆稠度仪试锥及滑杆总质量3次测量算术平均值，g；m。砂浆稠度仪试锥及滑杆总质量标称值，go5.3.4 试锥高度试锥高度检定步骤如下：a）拧紧砂浆稠度仪支架滑杆处固定螺丝，使试锥处于固定且平衡状态；b）使用游标卡尺测量锥尖与锥平面之间的距离，记录试锥高度，重复测量3次并计算平均值，按公式（2）计算试锥高度偏差。z=hih0（2）式中：z试锥高度偏差，mm；5.3.8 示值误差示值误差检定步骤如下：a）将砂浆稠度仪试锥及滑杆固定于支架上，调节读数装置和试锥的高度，使试锥可下落距离大于砂浆稠度仪测量范围；b）在砂浆稠度仪的读数装置和试锥中垫入5mm量块，使得读数装置和试锥紧贴，并将砂浆稠度仪读数清零；c）选取30mm>60mm>90mm、120mm>150mm作为测量点，调节试锥高度，将30mm量块放入砂浆稠度仪读数装置和试锥的连接处；d）调节试锥高度使得读数装置与量块紧贴后，以量块示值为标准值，读取砂浆稠度仪读数装置示值；e）将60mm、90mm、12Omm、15Omm量块依次放入砂浆稠度仪读数装置和试锥的连接处，重复d）步骤，按公式（6）计算各点示值误差。P=PPo（6）式中：P砂浆稠度仪示值误差，mm；P砂浆稠度仪第i个测量点测量值，mm；P0量块第i个测量点的标准值，mmo5.4 检定结果的处理经检定合格的砂浆稠度仪，发给检定证书，检定证书内页格式见附录B；检定不合格的砂浆稠度仪，发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式参见附录Co5.5 检定周期砂浆稠度仪的检定周期一般不超过1年。附录A砂浆稠度仪检定记录表格式证书编号:仪器名称制造商送检单位规格型号仪器编号检定地点检定依据温度相对湿度%序号检定项目结果123算术平均值1外观与铭牌2试锥及滑杆总质量3试锥、盛浆容器尺寸试锥高度锥底直径试锥锥角盛浆容器上口直径4示值误差量块厚度砂浆稠度仪示值误差检定日期检定证书号检定员核验员附录B砂浆稠度仪检定证书内页格式检定证书第2页证书编号XXXXXX-××××检定机构授权说明检定环境条件及地点：温度地点相对湿度%其他检定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差检定/校准证书编号有效期至第2页共3页证书编号XXXXXX-××××检定结果序号被检项目检定结果结论1外观与铭牌2试锥及滑杆总质量3试锥高度4锥底直径5试锥锥角6盛浆容器上口直径7示值误差注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。以下空白附录C砂浆稠度仪检定结果通知书内页格式检定结果通知书第2页证书编号XXXXXX-××××检定机构授权说明检定环境条件及地点：温度地点相对湿度%其他检定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差检定/校准证书编号有效期至第2页共3页检定结果通知书第3页证书编号XXXXXX-××××检定结果序号被检项目检定结果合格判断1外观与铭牌2试锥及滑杆总质量3试锥高度4锥底直径5试锥锥角6盛浆容器上口直径7示值误差注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。附加说明说明检定结果不合格项以下空白
