生产线视频智能巡检系统解决方案.docx

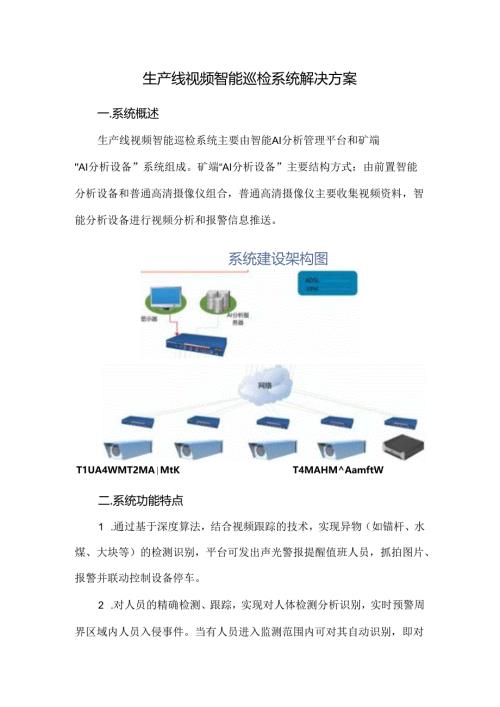

生产线视频智能巡检系统解决方案一.系统概述生产线视频智能巡检系统主要由智能AI分析管理平台和矿端''AI分析设备”系统组成。矿端“AI分析设备”主要结构方式：由前置智能分析设备和普通高清摄像仪组合，普通高清摄像仪主要收集视频资料，智能分析设备进行视频分析和报警信息推送。系统建设架构图T1UA4WMT2MAMtKT4MAHMAamftW二.系统功能特点1 .通过基于深度算法，结合视频跟踪的技术，实现异物（如锚杆、水煤、大块等）的检测识别，平台可发出声光警报提醒值班人员，抓拍图片、报警并联动控制设备停车。2 .对人员的精确检测、跟踪，实现对人体检测分析识别，实时预警周界区域内人员入侵事件。当有人员进入监测范围内可对其自动识别，即对其抓拍并将当时图像传输到管理中心，在管理中心输出报警信号。3 .通过视频监测人员是否站在划线区域内，或其他不允许进入人员的区域。当有人员出现时，可以抓拍图片及录像，形成报警记录，并可以提供联动控制信号。4 .通过视频闩动识别、监测值班人员的在岗情况，24小时检测识别，对工作人员的脱岗行为进行报警提醒高效监管，既能提高监控区域的安全性，避免因脱岗而造成损失或意外，减少人力监管成本,乂能考核监控人员的工作质量。5 .人员违章违规行为识别：实现井下人员各种常见违章违规行为的视频自动识别、图像抓拍、声音预警、实时自动统计分析，防止各类人员伤亡事故发生。6 .视频A1.分析软件和应急广播分站、1.ED显示屏等设备进行对接，实现文字、语音、声光告警，并联动。7 .与绞车、强力胶带等设备联动，在设备运行期间，发现人员闯入进行自动抓拍并语音报警，在设备非运行期间不进行抓拍。三、系统功能结构设计生产线视频智能巡检系统利用通用数字摄像仪、A1.智能摄像仪、控制主机、智能分析装置、远程控制设备等组成一个智能化、多功能、全天候的动态视频智能识别系统，做到视频机器视觉识别与工业控制相结合，既能实现对人员行为的识别，也能实现对矿井环境及物品（设备）状态等的识别，并能实现对生产关联机电设备的H动保护停机、智能调速控制等，达到安全、节能的目标。实现全天24小时不间断的实时监测与预警，实现全F1.动化的生产安全管控，全面提高生产安全系数，整个系统基本采用无感依配合式的方式，从安全的角度实现无痕化的管理。主要应用场景：1、皮带机状态识别；2.皮带跑偏监测；3、皮带堵料监测；4、皮带流量监测；5、皮带异物监测；6、皮带坐人监测;7、行车不行人检测：8、佩戴自救器入井识别；9、人员巡检：10、入侵检测；IK区域超员预警；12、未戴安全帽检测：13、未穿工作服：14、倒地事件;15、离岗睡岗事件;16、火焰检测算法：17、摄像头遮挡、挪动识别：18、工作面刮板机监测；19、掘进而敲帮问顶监控:20、护帮板支护监测：21、风门监测。四、应用平台介绍1、实时监控2、数据大盘W11Wff1.IW5MWn,zWWitamw、“、.J三声菽国丽一',1,W*三三三.一、针对工矿定制投送拼接屏内容界面，主要山工矿的GIS地理信息模块（模拟时间发生和派单处理），事件统计柱状图，饼状图，趋势图，热力潮汐图，事件属性，异常声光报警，事件截图，事件现场图像等模块组成。3、声光报警业务服务器接收到事件后，解析获取到对应的事件属性（包括但不限于事件事件，点位位置，事件类型，事件描述，截图，录像等）。服务器通过11s文本转语音技术，对事件内容进行组合，当前端通过浏览器进行监测时.，可以实时播报对应事件语音。在数据大盘的事件详情描述区域，通过高亮闪动框提醒监控人员有异常事件产生，弹出异常事件信息框，内容不限于现场视频流宜播，事件类型等。示例图如下I4、事件查询智能摄像机前端发生告警事件后，平台软件会记录各个事件发生的事件、事件类型、处理结果，便于后续的查询。
